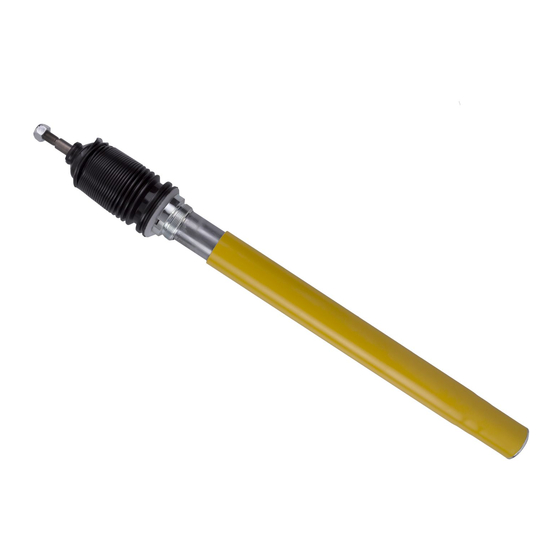

Bilstein E4-WM5-Y116A00 Mounting Instruction

E4-WM5-Y116A00
EINBAUANLEITUNG/ MOUNTING INSTRUCTION
Vor dem Umbau sind folgende Maßnahmen
unbedingt durchzuführen:
- Lesen Sie die Hinweise auf den folgenden Seiten
aufmerksam durch.
Alle Fahrwerkselemente werden gemäß den
Vorgaben und Richtlinien der Fahrzeughersteller
aus- und eingebaut, sofern in unserer
Einbauanleitung keine davon abweichenden
Maßnahmen beschrieben werden.
- Kontrollieren Sie ob das vorliegende Produkt für
Ihren Fahrzeugtyp richtig ausgewählt ist.
- Kontrollieren Sie vor Beginn der Umbauarbeiten
das Produkt auf Vollständigkeit!
- Vergleichen Sie die Maße und Befestigungs-
punkte/ -hilfen der Original- Stoßdämpfer mit den
BILSTEIN – Stoßdämpfern.
- Entfernen Sie den negativen Batteriepol.
- Richtungsangaben erfolgen immer in Fahrtrich-
tung gesehen.
- Die Prüffahrzeuge sind Linkslenker.
Nach dem Umbau sind folgende Maßnahmen un-
bedingt durchzuführen:
- Spur, Sturz und, falls notwendig, die Bremskraft
regelung ( lastabhängig) und ABS- Sensoren
sind gemäß Werksangaben zu kontrollieren und
anschließend einzustellen.
- Die Scheinwerfereinstellung ist zu
prüfen und bei Bedarf einzustellen.
- Die Freigängigkeit der Rad-/ Reifen-
kombination ist zu überprüfen.
- Federbeine/ Dämpfer die in Gummiaufhängun-
gen gelagert sind, dürfen erst angezogen wer-
den, wenn das Fahrzeug wieder auf dem Boden
steht. Andere Befestigungen (z. B. Schellen)
müssen vor dem Herablassen des Fahrzeugs
angezogen werden.
- Den negativen Batteriepol wieder anschließen.
Darstellungen in diesen Unterlagen sind
schematisch und nicht maßstabsgetreu!
Möglicherweise sind Halter o. ä. am Feder-
bein nicht oder nur angedeutet dargestellt!
erstellt am: 21.03.00 E4-WM5-Y116A00_14 Seite 1 von 4 Seiten
Before installation please observe
Read all information in this manual carefully.
All suspension components are fitted and
removed acc. to the manufacturer's
specifications for installing and removal, if not
otherwise required in these instructions.
Check that your vehicle type is listed in the
certificate as being specified for this product.
Check the product for all components before
Check that dimensions and fastening points are
comparable between the original and Bilstein
Remove the negative battery pole. -
Directional references (left, right, front, rear) are
always with reference to the driving direction.
The test vehicles are left- hand drive vehicles. -
After installation please observe
After installing the suspension system, caster
and camber must be checked and adjusted
according to manufacturer's specifications.
Check and reset load- dependent brake
compensator and ABS system according
to manufacturer's specifications.
Check and adjust headlight setting. -
Because the vehicle has been lowered,
freedom of movement for all wheel-/
tire- combinations must be checked.
All rubber- mounted strut/ damper attachments
must not be fully tightened
until AFTER the suspension system is loaded
(wheels on the ground). Other mounting
fasteners (for example brackets)
must be securely tightened BEFORE load
is placed on the suspension system.
Connect the negative battery pole. -
All diagrams are generalized
brackets, etc. specific to
the following points:
starting installation!
shock absorbers.
the following points:
and not to scale!
strut are not shown!
geändert am: 08.01.2019
-
-
-
-
-
-
-
-
