Code 3 CD5031 Installation & Operation Instructions page 13

Montaje de superficie posterior:
Paso 1. Pase el cable del cabezal de luz a través del orificio central
del soporte de montaje del perno. Los orificios avellanados y los
pernos deben estar orientados en dirección opuesta al cabezal
de luz. Fije el soporte de montaje del perno al cabezal de luz con
los dos tornillos de cabeza plana M2,5 x 10 mm (no se muestran).

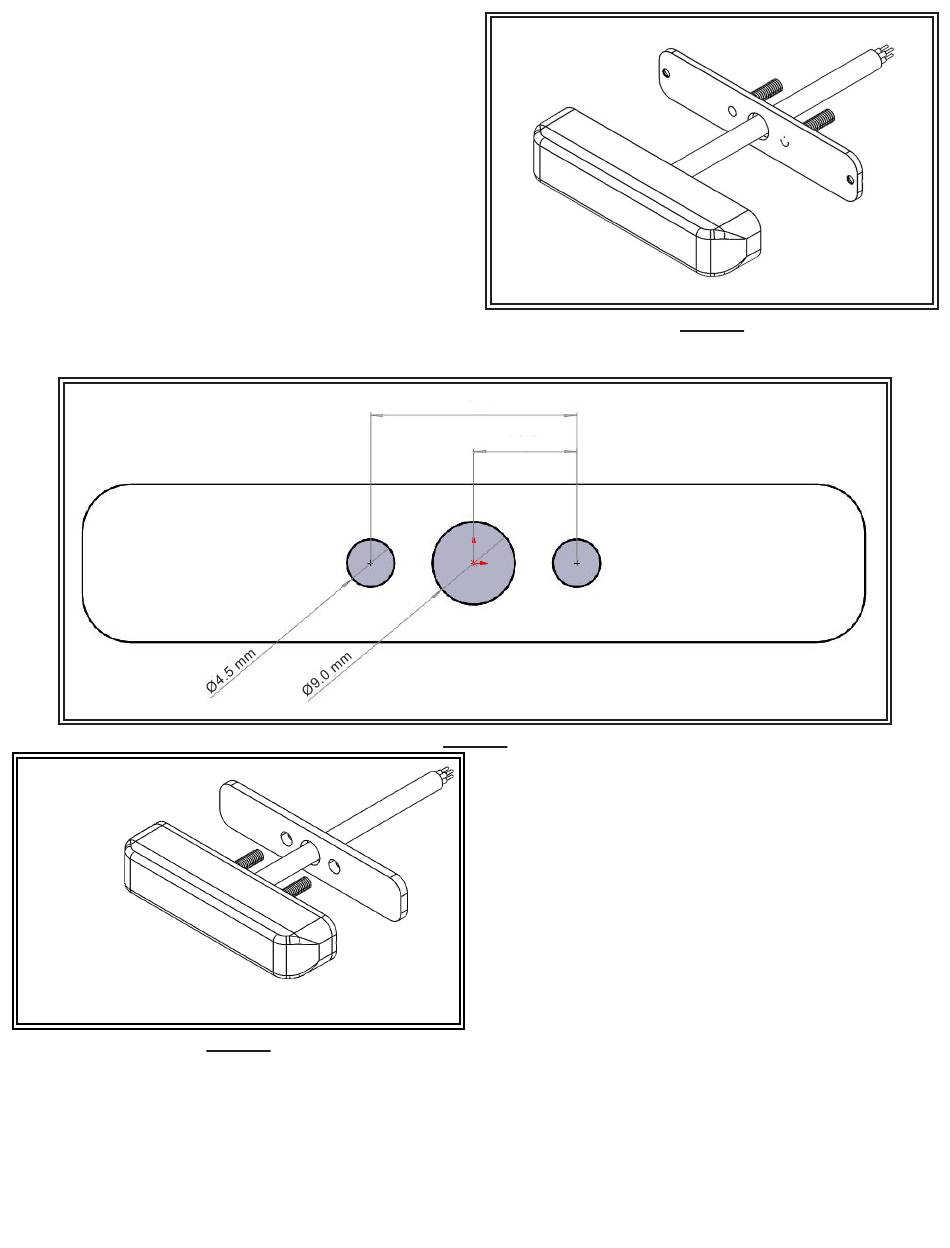

Consulte la Figura 4.
Paso 2. Con la junta corta como plantilla, marque dos orificios en
una superficie de montaje plana para la inserción del perno y un
tercer orificio central para el enrutamiento del cable. Perfore los dos
orificios para pernos con una broca de 4,5 mm o n.º 16. Perfore el
orificio central con una broca de 9 mm o en T. Consulte la Figura 5.
Paso 3. Pase el cable del cabezal de luz a través de la junta
corta. Pase el cable a través del orificio central perforado en la
Figura 4
superficie de montaje. Monte el conjunto en la superficie con las
dos contratuercas de brida M4 (no se muestran). Apriete a un par
máximo de 10 in-lb. Consulte la Figura 6.
21.6 mm
10.8 mm
Figura 5
Figura 6
Página 3 de 5
