ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal PoE (Mode) Pin
1 BI_DA+ VCC+ (A)
2 BI_DA- VCC+ (A)
3 BI_DB+ VCC- (A)
4 BI_DC+ VCC+ (B)
Status LEDs:
PoE LED
Keine Funktion
LED Name Farbe LED Funktion
An: PSE Spannung
PoE Gelb
Aus: Kein PSE Gerät angeschlossen
Grün Keine Funktion
-
12V DC-Stecker:
ACHTUNG!
Stromversorgungs-AUSGANG, KEIN Anschluss für externe Netzteile!
Bitte auf die richtige Polarität achten!
- +
2

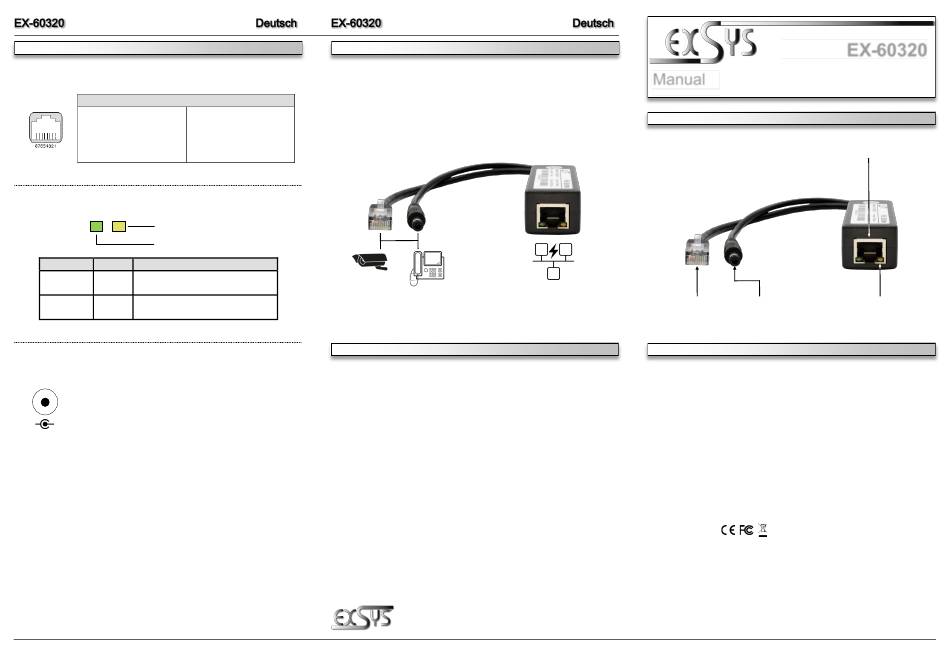

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1. Verbinden Sie den RJ45 Netzwerk- und den DC-Stecker (auf Spannung und Polarität
achten!) des EX-60320 mit Ihrem Ethernet Endgerät (z.B. IP-Kamera, IP-Telefon...).
2. Verbinden Sie Ihr PoE PSE (Power Sourcing Equipment) mit dem PoE-In Anschluss.
Signal PoE (Mode)
3. Die PoE LED leuchtet gelb, das Gerät ist betriebsbereit.
5 BI_DC- VCC+ (B)
6 BI_DB- VCC- (A)
7 BI_DD+ VCC- (B)
8 BI_DD- VCC- (B)
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
oder
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 01.12.22
LAYOUT
RJ45-Downlink Power-out
(Data) 12V DC
DESCRIPTION & TECNICAL INFORMATION
The Ethernet PoE+ Splitter EX-60320 splits the signal of a PoE supplier (PSE) into data and
power supply and outputs both signals separately. This allows non-PoE-capable Ethernet end
devices (IP cameras, WLAN access points...) to be connected to a PoE switch or other PSE
and use their power supply. It is compliant with the PoE+ standard IEEE 802.3at and provides a
voltage of 12VDC at the DC connector with a power of max. 21W to feed the end device. The
compact design as adapter cable offers extremely flexible application possibilities.
Compatibility: Ethernet 10/100Base-TX
PoE: IEEE 802.3af/at (PoE+)
Output: 12VDC, max. 21W
Operating System: All operating systems
Connectors: 1x RJ45-plug, 1x RJ45-socket, 1x DC Jack 5.5/2.1 mm, 12VDC
Extent of Delivery: EX-60320, Manual
Certificates:
4
EX-60320
RJ45-Uplink
(PoE/Data)
PoE LED
