Related Manuals for Exsys EX-1348HMV
Summary of Contents for Exsys EX-1348HMV

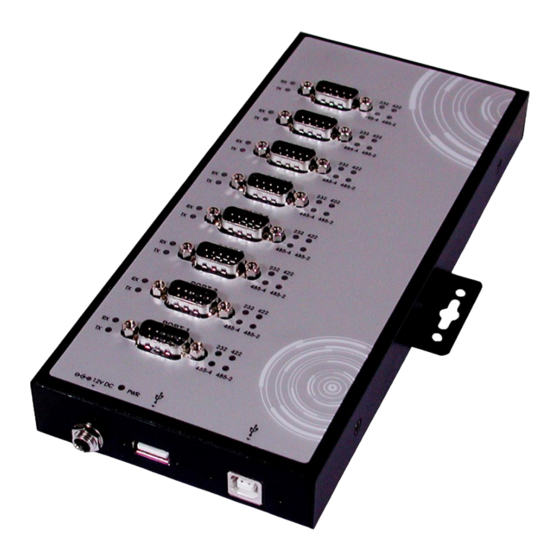

- Page 1 Manuale EX-1348HMV 8 porte da RS-232/422/485 a USB 2.0 Vers. 1.0 / 20.10.15 Manual...
-
Page 2: Table Of Contents
EX-1348HMV INDICE Descrizione Contenuto Confezione Struttura e Attacchi Struttura Attacchi Settaggio Jumper 7-12 Installazione Hardware Installazione Driver Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout and Connections 16-18 Layout Connections 17-18 Jumper-Settings 19-24 Hardware Installation Driver Installation Technical Data... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1348HMV è un modulo per la conversione da USB 2.0 a otto interfacce RS- 232/422/485 con porte FIFO 16C550 per il collegamento di dispositivi periferici seriali ad alta velocità (ad esempio modem, plotter, ecc.). Il modulo USB è compatibile con Hot Plug &... -
Page 4: Struttura E Attacchi
RS-232/422/485 LED di Funzionamento USB Type-B Collegamento al PC (avvitabile) 12V Presa per alimentazione esterna (avvitabile) USB Type-A per espandere un secondo EX-1348HMV LED per visualizzare la modalità Nome LED Colore Funzione LED Verde Lampeggiante: ricezione dati Verde Lampeggiante: invio dati... -
Page 5: Attacchi
EX-1348HMV Italiano 3. Struttura e Attacchi 3.2 Attacchi Connettore da 12 Volt: ATTENZIONE!!! Da utilizzare solo con alimentatore opzionale! Connettore USB Type-B: Connettore USB 2.0 Type-B Segnale Segnale DATA+ DATA- Connettore DB 9M: DB9 (EX-1344HMV) DB9 (Terminale) DB9 (EX-1344HMV) DB9 Terminale) - Page 6 Italiano EX-1348HMV 3. Struttura e Attacchi 3.2 Attacchi Connettore DB 9M: DB9 (EX-1344HMV) DB9 (Terminale) 1 DATA- 1 DATA- 2 DATA+ 2 DATA+ 3 NC 3 NC 4 NC 4 NC 5 GND 5 GND...
-
Page 7: Settaggio Jumper
9 del connettore DB9 e gli altri 8 ponticelli sono per la terminazione (JP17-JP24) (vedi immagine sotto). Per modificare la posizione del ponticello, è necessario aprire il coperchio sul fondo dell'EX-1348HMV con 2 viti. Il ponticello è numerato e quindi è possibile vedere quale ponticello è per quale porta. - Page 8 Italiano EX-1348HMV 4. Settaggio Jumper Modalità Ponticello (JP1-JP8) Jumper Descrizione RS-232 (impostazione di fabbrica) Modalità RS-422 Modalità RS-485 a 4 fili Modalità RS-485 a 2 fili...
- Page 9 EX-1348HMV Italiano 4. Settaggio Jumper Alimentazione al ponticello a 9 pin (JP9-JP16) Jumper Descrizione Nessuna alimentazione sul pin 9 (impostazione di fabbrica) +5V DC sul Pin 9 Potenza dell'alimentatore sul pin 9...
- Page 10 Italiano EX-1348HMV 4. Settaggio Jumper Ponticelli di terminazione (JP17-JP24) ON OFF Jumper Descrizione Entrambi i terminatori per RX+/RX- e TX+/TX- sono inattivi (impostazione di fabbrica) N OFF Il Terminatore è attivo RX+/RX- N OFF Il terminatore TX+/TX- è attivo (Terminatori per DATA+/DATA– per la modalità...
- Page 11 EX-1348HMV Italiano 4. Settaggio Jumper Terminatore per modalità RS-422 e RS-485 a 4 fili ON OFF ON OFF...
-
Page 12: Installazione Hardware
Italiano EX-1348HMV 4. Settaggio Jumper Terminatore per modalità RS-485 a 2 fili ON OFF 5. Installazione Hardware Si prega di notare le seguenti istruzioni di installazione. Poiché ci sono grandi differenze tra i PC, possiamo darti solo istruzioni generali per l'installazione. Se qualcosa non è... -
Page 13: Installazione Driver
EX-1348HMV Italiano 6. Installazione Driver Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx Windows rileva automaticamente un nuovo “FT232R USB UART”. Inserire il CD dei driver nell'unità CD-ROM (ad es. unità D:). Non lasciare che cerchi automaticamente il driver. -
Page 14: Dati Tecnici
Italiano EX-1348HMV 7. Dati Tecnici Consumo energia: 5V/0.7A (USB) oppure 12V/0.3A (Alimentatore) Temperatura d’esercizio: Da 0°C fino a 55°C (32°F fino a 132°F) Temperatura di conservazione: Da -20°C fino a 85°C (-4°F fino a 185°F) Umidità d’esercizio: Dal 5% fino al 95% RH Velocità... -
Page 15: Description
Support Windows 9.x ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC • Certificates for CE / FCC / RoHS / WEEE DE97424562 2. Extent of Delivery Before you connect the EX-1348HMV to your PC, you should first check the contents of the delivery: • EX-1348HMV •... -
Page 16: Layout And Connections
8 x 9 Pin serial connector RS-232/422/485 Power LED USB B-Port for PC (screw lock) 12V connector for external power supply (screw lock) USB A-Port to extend a second EX-1348HMV LED‘s for Display the Mode LED Name Color LED Function Green... -
Page 17: Connections
EX-1348HMV English 3. Layout and Connections 3.2 Connections 12 Volt Connector: ATTENTION!!! Only use with optional power supply! USB B-Port: USB 2.0 B-Port Signal Signal DATA+ DATA- DB 9M: DB9 (EX-1344HMV) DB9 (Device) DB9 (EX-1344HMV) DB9 (Device) 1 DCD 1 DCD... - Page 18 English EX-1348HMV 3. Layout and Connections 3.2 Connections DB 9M: DB9 (EX-1344HMV) DB9 (Device) 1 DATA- 1 DATA- 2 DATA+ 2 DATA+ 3 NC 3 NC 4 NC 4 NC 5 GND 5 GND...
-
Page 19: Jumper-Settings
English 4. Jumper-Settings There are 24 jumper at the inside of the EX-1348HMV. Of thes, 8 jumper are for the mode (JP1-JP8), 8 jumper (JP9-JP16) are for setting the power on 9 pin at the DB9 connector and the other 8 jumper are for termination (JP17-JP24) (see picture below). - Page 20 English EX-1348HMV 4. Jumper-Settings Mode Jumper (JP1-JP8) Jumper Description RS-232 (Factory Setting) RS-422 Mode RS-485 4-wire Mode RS-485 2-wire Mode...
- Page 21 EX-1348HMV English 4. Jumper-Settings Power to 9 Pin Jumper (JP9-JP16) Jumper Description Keine Power auf Pin 9 (Factory Setting) +5V DC to Pin 9 Power of the Power Supply to Pin 9...
- Page 22 English EX-1348HMV 4. Jumper-Settings Termination Jumper (JP17-JP24) ON OFF Jumper Description Both Terminator for RX+/RX- and TX+/TX- are disable (Factory Setting) N OFF RX+/RX- Terminator are enable N OFF TX+/TX- Terminator are enable (Terminator for DATA+/DATA– for RS-485 2-wire Mode)
- Page 23 EX-1348HMV English 4. Jumper-Settings Terminator for RS-422 and RS-485 4-wire Mode ON OFF ON OFF...
-
Page 24: Hardware Installation
1. Connect the USB cable (B-Plug) to the USB B-Port at the EX-1348HMV. 2. Now connect the power supply to the 12V conector at the EX-1348HMV, and then connect the power plug of the power supply with a electrical socket. -
Page 25: Driver Installation
EX-1348HMV English 6. Driver Installation Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx Windows will recognize a new „FT232R USB UART“ and open the hardware assistant. Please choose manual installation and put the driver CD into your CD-ROM drive. Do not start the automatically search for the driver. -
Page 26: Technical Data
English EX-1348HMV 7. Technical Information 5V/0.7A (USB) or 12V/0.3A (Power Supply) Power Consumption: 0 to 55°C (32 to 132°F) Operating Temperature: Storage Temperature: -20 to 85°C (-4 to 185°F) Operating Humidity: 5 to 95% RH Baud Rate: 110bps to 921.6Kbps...
