CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal PoE (Mode) Pin
1 BI_DA+ VCC+ (A)
2 BI_DA- VCC+ (A)
3 BI_DB+ VCC- (A)
4 BI_DC+ VCC+ (B)
Status LEDs:
PoE LED
no Function
LED Name Color LED Function
On: PSE Power in
PoE Yellow
Off: no PSE Power in
Green no funktion
-
12V DC Jack:
ATTENTION!
Power supply OUTPUT, NO connection for external power supplies!
Please pay attention to the correct polarity!
- +
5

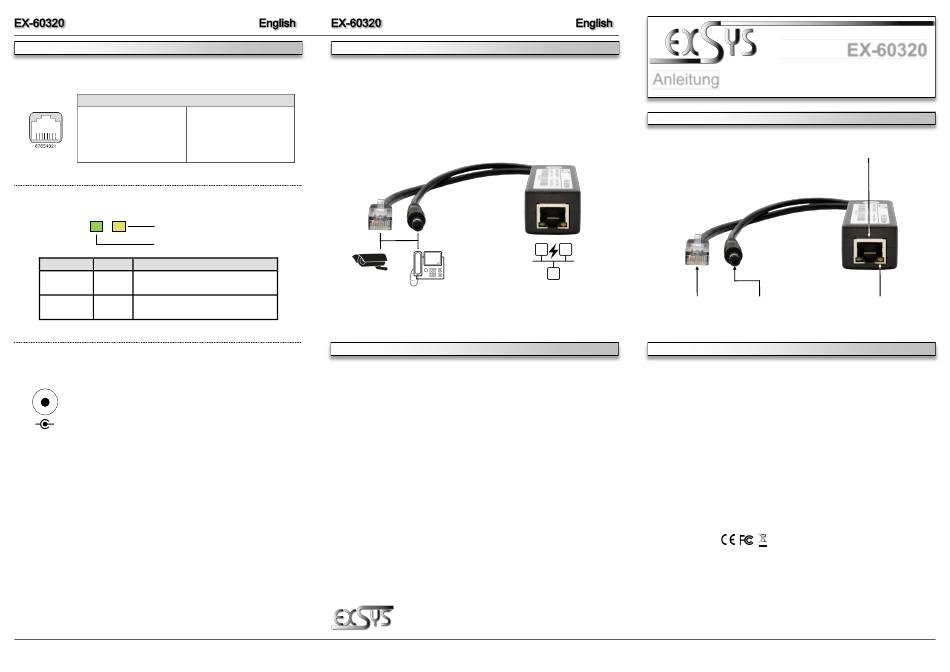

HARDWARE INSTALLATION
Please read the following installation instructions.
2. Connect the RJ45 network connector and the DC connector (pay attention to voltage and
polarity!) of the EX-60320 to your Ethernet end device (e.g. IP camera, IP phone...).
3. Connect your PoE PSE (Power Sourcing Equipment) to the PoE-In connector.
Signal PoE (Mode)
4. The PoE LED lights up yellow, the device is ready for operation.
5 BI_DC- VCC+ (B)
6 BI_DB- VCC- (A)
7 BI_DD+ VCC- (B)
8 BI_DD- VCC- (B)
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
or
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 01.12.22
AUFBAU
RJ45-Downlink Stromausgang
(Daten) 12V DC
BESCHREIBUNG & TECHNISCHE DATEN
Der Ethernet PoE+ Splitter EX-60320 unterteilt das Signal eines PoE-Versorgers (PSE) in
Daten und Stromversorgung und gibt beide Signale getrennt aus. So können auch nicht PoE-
fähige Ethernet-Endgeräte (IP-Kameras, WLAN Access Points...) an einem PoE-Switch oder
anderen PSE angeschlossen werden und deren Speisung nutzen. Er ist konform zum PoE+
Standard IEEE 802.3at und stellt am DC-Stecker eine Spannung von 12VDC mit einer Leistung
von max. 21W zur Speisung des Endgerätes zur Verfügung. Die kompakte Konstruktion als
Adapterkabel bietet äußerst flexible Anwendungsmöglichkeiten.
Kompatibilität: Ethernet 10/100Base-TX
PoE: IEEE 802.3af/at (PoE+)
Ausgang: 12VDC, max. 21W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 1x RJ45-Buchse, 1x RJ45-Stecker, 1x DC-Stecker 5.5/2.1 mm, 12VDC
Lieferumfang: EX-60320, Anleitung
Zertifikate:
1
EX-60320
RJ45-Uplink
(PoE/Daten)
PoE LED
