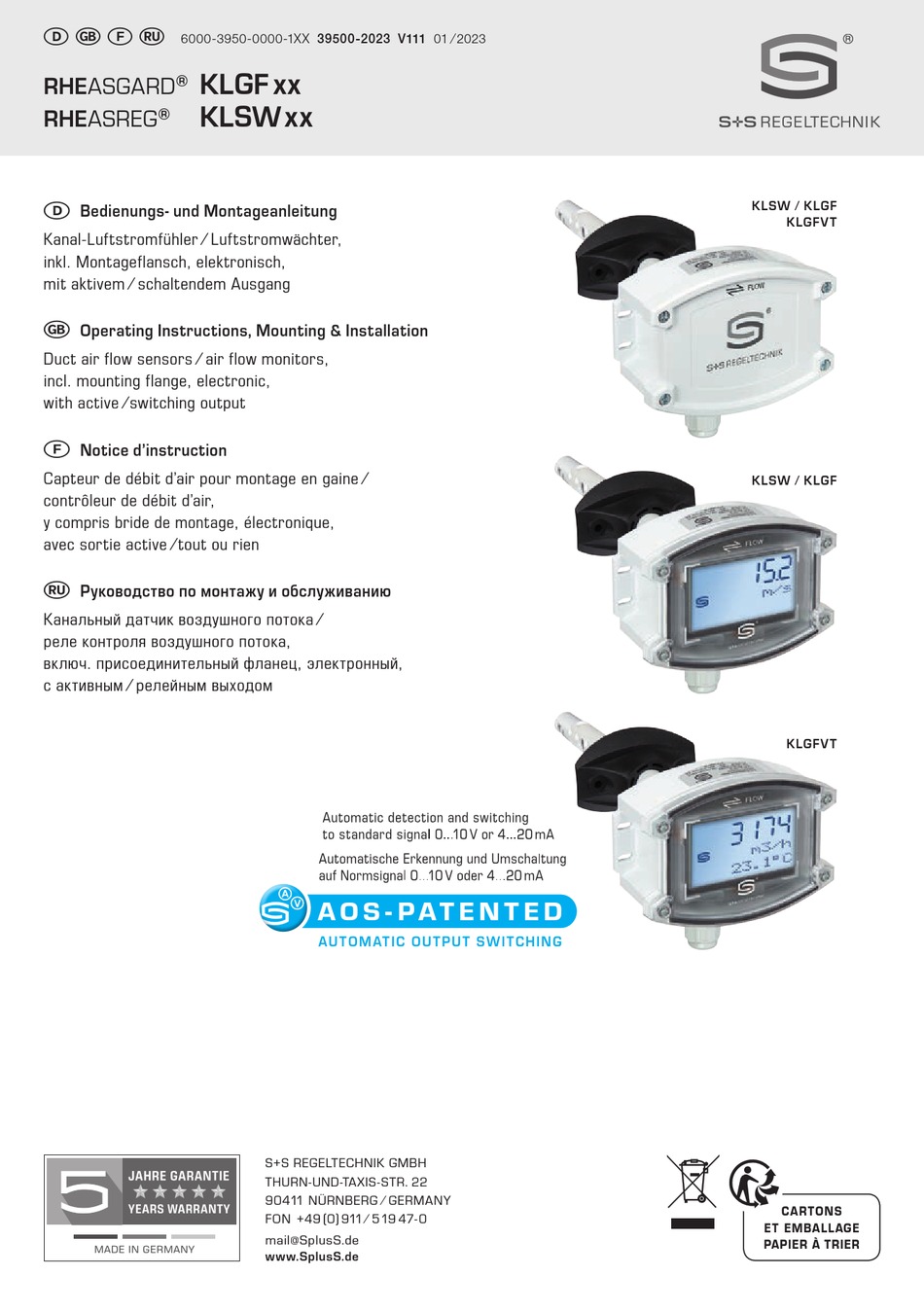

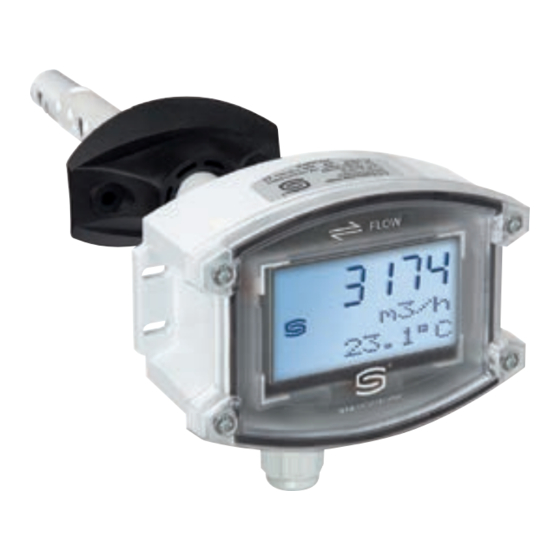

D
Bedienungs- und Montageanleitung
Kanal-Luftstromfühler ⁄ Luftstromwächter,
inkl. Montageflansch, elektronisch,
mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Duct air flow sensors ⁄ air flow monitors,
incl. mounting flange, electronic,
with active ⁄ switching output
F
Notice d'instruction
Capteur de débit d'air pour montage en gaine ⁄
contrôleur de débit d'air,
y compris bride de montage, électronique,
avec sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Канальный датчик воздушного потока ⁄
реле контроля воздушного потока,
включ. присоединительный фланец, электронный,
с активным ⁄ релейным выходом
A O S - P A T E N T E D
AU T OM AT IC OU T P U T S W I T CHIN G
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
KLSW / KLGF
KLGFVT
KLSW / KLGF
KLGFVT
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik RHEASGARD KLGF-U
Summary of Contents for S+S Regeltechnik RHEASGARD KLGF-U
- Page 1 KLGFVT A O S - P A T E N T E D AU T OM AT IC OU T P U T S W I T CHIN G S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄...
- Page 2 D G F r KLGF xx RHEASGARD ® KLSW xx RHEASREG ® Maßzeichnung KLGF x x Dimensional drawing KLSW x x Plan coté Габаритный чертеж [mm] M16x1.5 ø32.3 ø 20 M16x1.5 MFT - 20 - K Montageflansch aus Kunststoff Mounting flange, plastic Bride de montage en matière plastique Присоединительный...
-
Page 3: Technische Daten
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Elektronischer Kanal-Luftstromfühler RHEASGARD ® KLGF mit aktivem Ausgang, Gehäuse aus schlagfestem Kunststoff mit Schnellverschlussschrauben, mit Kabelverschraubung, mit/ohne Display, zur Ermittlung der Strömungs geschwindigkeit (0,1...20 m/s). Der Messumformer wandelt das Messsignal in ein Norm signal von 0 - 10 V. Elektronischer Kanal-Luftstromfühler/-wächter RHEASGARD ®... - Page 4 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 ANL AUFÜBERBRÜCKUNG Es gibt Anwendungsfälle, bei welchen Lüftermotoren und Messgeräte ab- und wieder zugeschaltet werden. Beim Zuschalten benötigen die Lüfter einige Sekunden zum Aufbau einer Strömung. Während dieser Anlaufzeit könnte die GLT auf Störung schalten (fehlende Strömung). Beim KLGFxx / KLSW xx (ohne Display) erfolgt die Aktivierung der Anlaufüberbrückung (60 s) über DIP-Schalter.
- Page 5 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schaltbild KLSW-W24 Schaltbild KLSW-W230 zero s.b. Taster DIP zero s.b. LEDs Taster LEDs thershold rel. pow. s.b. thershold rel. pow. s.b. 12 11 13 1 2 3 12 11 13 NC M NO +UB OUT GND...
- Page 6 LEDs Stecker Display ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schaltbild KLGF /KLSW-x x LCD KLGFT-W / KLGFVT-W LCD 12 11 13 NC M NO OUT1 OUT2 GND thershold offset Taster zero Relais rel. LEDs SET-Potentiometer Stecker...
- Page 7 Montage und Inbetriebnahme Hinweise zur Montage Der Einbau hat unter Berücksichtigung der einschlägigen, für den Mess ort gültigen Vorschriften und Standards (wie z. B. Schweiß vor schriften usw.) zu erfolgen. Insbesondere sind zu berücksichtigen: – VDE ⁄ VDI Technische Temperaturmessungen, Richtlinie, Mess an ordnungen für Temperaturmessungen –...
- Page 8 Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...
-
Page 9: Technical Data
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Electronic duct air flow sensor RHEASGARD ® KLGF with active output, housing made of impact-resistant plastic with quick-locking screws, with cable gland, with/without display, to determine the flow velocity (0.1...20 m/s). The measuring transducer converts the measurement signal into a standard signal of 0 - 10 V. -
Page 10: Other Parameters
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 START-UP OVERRIDE There are application scenarios in which fan motors and measuring instruments are switched off and on again. When switched on, the fans take a few seconds to build up a flow. During this start-up time, the GLT could switch to fault mode (lack of flow). - Page 11 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schematic diagram KLSW-W24 Schematic diagram KLSW-W230 zero s.b. Pushbutton DIP zero s.b. LEDs Pushbutton LEDs thershold rel. pow. s.b. thershold rel. pow. s.b. 12 11 13 1 2 3 12 11 13 NC M NO +UB OUT GND...
- Page 12 LEDs Plug for display ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schematic diagram KLGF /KLSW-x x LCD KLGFT-W / KLGFVT-W LCD 12 11 13 NC M NO OUT1 OUT2 GND thershold offset Pushbutton zero Relay rel.
- Page 13 Installation and Commissioning Notes for mounting Mounting shall take place while observing all relevant regulations and standards applicable for the place of measurement (e.g. such as welding instructions, etc.). It is particularly important to comply with the following: – VDE ⁄ VDI directive technical temperature measurements, measurement set-up for temperature measurements –...
- Page 14 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
-
Page 15: Caractéristiques Techniques
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Capteur de débit d’air électronique pour montage en gaine RHEASGARD ® KLGF avec sortie active, boîtier plastique résistant aux chocs avec vis de fermeture rapide, avec presse-étoupe, avec ⁄... -
Page 16: Autres Paramètres
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 PONTAGE DE DÉMARRAGE Il existe des cas d’application où les moteurs de ventilateurs et les appareils de mesure sont déconnectés et reconnectés. Lors de la mise en marche, les ventilateurs ont besoin de quelques secondes pour établir un débit. Pendant ce temps de démarrage, la gestion technique de bâtiment pourrait se mettre en défaut (absence de débit). - Page 17 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schéma de connexion KLSW-W24 Schéma de connexion KLSW-W230 zero s.b. Pushbutton DIP zero s.b. LEDs Pushbutton LEDs thershold rel. pow. s.b. thershold rel. pow. s.b. 12 11 13 1 2 3 12 11 13 NC M NO...
- Page 18 LEDs Plug for display ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Schéma de connexion KLGF /KLSW-x x LCD KLGFT-W / KLGFVT-W LCD 12 11 13 NC M NO OUT1 OUT2 GND thershold offset Pushbutton zero Relay rel.
- Page 19 Montage et mise en service Consignes de montage L’installation doit être effectuée en conformité avec les réglementations et les normes en vigueur pour le lieu de mesure (par ex. règles de soudage, etc.). Sont notamment à considérer : – Mesure technique de températures selon VDE / VDI, directives, ordonnances sur les instruments de mesure pour la mesure de températures –...
- Page 20 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société...
-
Page 21: Технические Данные
® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Электронный канальный датчик воздушного потока RHEASGARD ® KLGF с активным выходом, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом, на выбор с дисплеем или без дисплея, для измерения скорости потока (0,1...20 м/с). Измерительный... - Page 22 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 БЛОКИРОВК А СРАБАТЫВАНИЯ ПРИ ПУСКЕ Есть случаи применения, в которых двигатели вентиляторов и измерительные приборы включаются и выключаются. При включении вентиляторам нужно несколько секунд для создания потока. Во...
- Page 23 ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Схема подключения KLSW-W24 Схема подключения KLSW-W230 zero s.b. Pushbutton DIP zero s.b. LEDs Pushbutton LEDs thershold rel. pow. s.b. thershold rel. pow. s.b. 12 11 13 1 2 3 12 11 13 NC M NO +UB OUT GND...
- Page 24 LEDs Plug for display ® ® RHEASGARD KLGF xx ⁄ RHEASREG KLSW xx Rev. Data - V32 Схема подключения KLGF /KLSW-x x LCD KLGFT-W / KLGFVT-W LCD 12 11 13 NC M NO OUT1 OUT2 GND thershold offset Pushbutton zero Relay rel.
-
Page 25: Напряжение Питания
Монтаж и ввод в эксплуатацию Указания по монтажу Монтаж должен выполняться с учетом соответствующих, действительных для места измерения предписаний и стандартов (например, инструкции для сварочных работ). В особенности следует принимать во внимание: – указания VDE ⁄ VDI (Союз немецких электротехников ⁄ Союз немецких инженеров) к техническим измерениям температуры, директивы по устройствам... - Page 26 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
