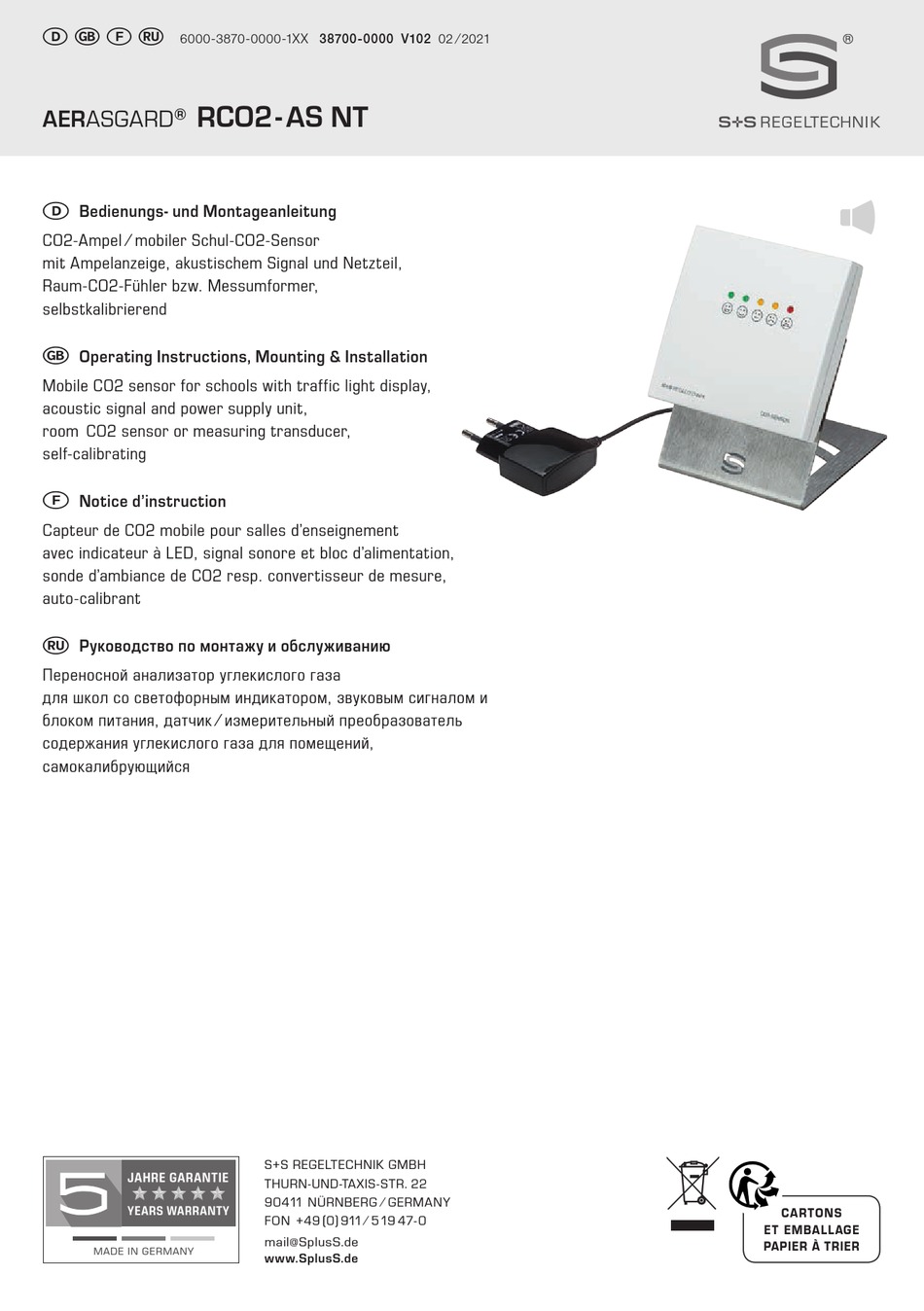

D G F r
6000-3870-0000-1XX 38700-0000 V102 02 ⁄ 2021
RCO2 - AS NT
AERASGARD
®
D
Bedienungs- und Montageanleitung
CO2-Ampel ⁄ mobiler Schul-CO2-Sensor
mit Ampelanzeige, akustischem Signal und Netzteil,
Raum-CO2-Fühler bzw. Messumformer,
selbstkalibrierend
G
Operating Instructions, Mounting & Installation
Mobile CO2 sensor for schools with traffic light display,
acoustic signal and power supply unit,
room CO2 sensor or measuring transducer,
self-calibrating
F
Notice d'instruction
Capteur de CO2 mobile pour salles d'enseignement
avec indicateur à LED, signal sonore et bloc d'alimentation,
sonde d'ambiance de CO2 resp. convertisseur de mesure,
auto-calibrant
r
Руководство по монтажу и обслуживанию
Переносной анализатор углекислого газа
для школ со светофорным индикатором, звуковым сигналом и
блоком питания, датчик ⁄ измерительный преобразователь
содержания углекислого газа для помещений,
самокалибрующийся
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik AERASGARD RCO2-AS NT
Summary of Contents for S+S Regeltechnik AERASGARD RCO2-AS NT
- Page 1 для школ со светофорным индикатором, звуковым сигналом и блоком питания, датчик ⁄ измерительный преобразователь содержания углекислого газа для помещений, самокалибрующийся S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Page 2 D G F r RCO2 - AS NT AERASGARD ® RCO2-AS NT Maßzeichnung Dimensional drawing (Baldur 1) Plan coté Габаритный чертеж 27.2 Micro USB Schaltbild RCO2-AS NT Maßzeichnung mit Standhalter RCO2-AS NT ST Connecting diagram Dimensional drawing with stand holder Schéma de raccordement Plan coté...
-
Page 3: Technische Daten
® AERASGARD RCO2 - AS NT Rev. 0000 - V11 Wartungsfreier Raumfühler AERASGARD ® RCO2-AS NT mit Ampelanzeige, akustischem Signal und Netzteil, selbstkalibrierend, im formschönen Kunststoffgehäuse, zur Ermittlung des CO2-Gehalts der Raumluft (0...3000 ppm). Der Mess umformer wandelt die Messgröße in ein Normsignal, das unmittelbar über farbige LEDs (Ampelanzeige) in fünf Stufen optisch dargestellt wird. -
Page 4: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Rev. 0000 - V11 ACHTUNG ! Die minimale CO2-Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm. Der Gasaustausch im Sensor- element erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten. -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Der CO2-Sensor ist Erschütterungsempfindlich. Bei Erschütterungen kann sich das Messergebnis bauartbedingt verändern. – Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden. Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden. -
Page 6: Technical Data
® AERASGARD RCO2 - AS NT Rev. 0000 - V11 Maintenance-free room sensor AERASGARD ® RCO2-AS NT with traffic light indicator, acoustic signal and power supply, self-calibrating, in an elegant plastic housing, for determining the CO2 content of the air in the room (0...3000 ppm). The measuring transducer converts the measurand to a standard signal, which is directly presented visually by five coloured LEDs (traffic light indicator). -
Page 7: Installation And Commissioning
Installation and Commissioning Rev. 0000 - V11 ATTENTION ! The minimum CO2 concentration of outdoor air in vegetated, hardly industrialised areas is about 350 ppm. The gas exchange in the sensor element takes place by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay. - Page 8 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The CO2 sensor is shock-sensitive. Due to the mechanism’s design, the measuring result may vary if shaken. –...
-
Page 9: Caractéristiques Techniques
® AERASGARD RCO2 - AS NT Rev. 0000 - V11 Sonde d’ambiance AERASGARD ® RCO2-AS NT sans maintenance avec indicateur à LED, signal sonore et bloc d’alimentation, avec auto-calibrage, dans un boîtier élégant en plastique pour déterminer la teneur en CO2 de l’air ambiant (0...3 000 ppm). Le convertisseur de mesure convertit la valeur de mesure en un signal normalisé, qui est représenté... -
Page 10: Montage Et Mise En Service
Montage et mise en service Rev. 0000 - V11 ATTENTION ! La concentration minimale en CO2 dans l’air extérieur est d’env. 350 ppm dans des régions vertes à faible degré d’industrialisation. L’échange de gaz dans l’élément capteur s’effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d’écoulement de l’air dans l’environnement du capteur, la réaction de l’appareil à... - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Le capteur de CO2 est sensible aux vibrations. Les vibrations peuvent modifier le résultat de mesure selon le modèle. –...
-
Page 12: Технические Данные
® AERASGARD RCO2 - AS NT Rev. 0000 - V11 Не нуждающийся в техническом обслуживании датчик для помещений AERASGARD ® RCO2-AS NT со светофорным индикатором, звуковым сигналом и блоком питания, самокалибрующийся, в элегантном пластиковом корпусе для определения содержания углекислого газа в... -
Page 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Rev. 0000 - V11 ВНИМАНИЕ! - 1 Минимальная концентрация углекислого газа в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн Газообмен в чувствительном элементе осуществляется благодаря диффузии. В зависимости от изменения концентрации и скорости потока воздуха... - Page 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Анализатор углекислого газа чувствителен к сотрясениям. При сотрясениях результат измерения может изменяться в зависимости от конструктивного исполнения. –...
- Page 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r RCO2 - AS NT AERASGARD ® Baldur 1 Gehäuse Housing Boîtier Корпус Zum Öffnen des Gehäuses einen Schraubendreher (2,0) in die Nut mittig ansetzen, nach unten drücken und den Bodenrahmen etwas anheben. Den Deckel nach vorne ziehen und halten. To open the housing, set a screwdriver (2.0) in the groove at centre, press down, and lift up the bottom frame slightly.
