System Sensor M902M Installation And Maintenance Instructions

M902M 输入

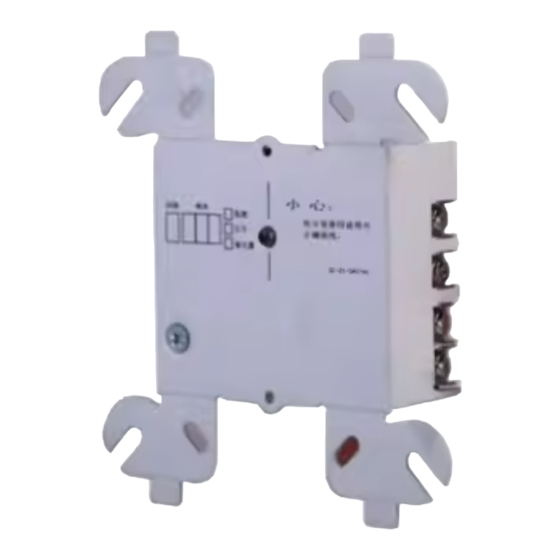

M902M输入模块仅允许与智能型控制器接口并监视两线制传统型探测器。
输入
本 １ １至１
温度 -10℃至 55℃（14℉-131℉）
湿度
5%-95%RH，无凝结
重量 92g (0.2 lbs)
124.6mm 长 x124.6mm 宽 x62mm 高
外形尺寸
（模块与预埋盒及面板安装尺寸，见图２Ｂ)
辅助器件 SMB500/W 900系列模块预埋盒
通讯线 - 端子1、2
电压 15-32VDC
电流 最大800μA@ 24VDC，不通讯时.
最大 1.8 mA 24V （红灯锁定）
回路电阻
最大40Ω
外部所供电源要求-端子3、4
电压
18-29 VDC(滤波、整形以及功率限制)
纹波
最大 100mV RMS
电流
102mA/模块
断电才能使模块复位。为了使系统正常工作，端子3、4上的接口模块
电压不能低于18VDC。短路故障检核须由控制器来完成。
执行标准：ＧＢ１６８０６－２００６ 认证标志：
Ｍ９０２Ｍ
输入
输入
1 2 3.9K
3 4
M902M 50mm , 100mm
CB500
CB500
100mm 50mm
2A
2A
3
2
2 A
3
５３８７８００
（见图１）
初始回路设备（IDC）- 端子5、6
电流 最大102mA
IDC 回路电阻 最大25Ω
静态电流 最大12mA @最大IDC 电压
配接探测器电流 最大2.4mA
报警电流 最小18 mA
类型 B型（class B）
终端电阻 3.9K 欧姆
终端电阻是使每一区域的探测器回路有足够的回
路电流，通过对回路电流的监控，来监视探测器回路
的连线及探测器的安装状态。当断线或探测器脱落
时，导致终端电阻被断开，回路电流小于额定值时，
模块报断线故障。
软件版本： Ａ
图１ 输入 指示灯示意图： 图２Ａ、模块与与隔架的安装：
输入
图２Ｂ、模块与预埋盒及面板安装外形尺寸示意图：
124.6mmmm
124.6mmmm
62mmmm
第１页共２页
I56-1902-02C
３３２９５９
Ｍ９０２Ｍ
探测器型号
JTY-LZ-881
JTY-GD-882
JTW-SD-885
JTY -GD-2451
JTY-LZ-1451
JTW-BCD-5451
JTY -LZ-1151
JTY-GD-2151
图３、M902M输入
１８－２９ＶＤＣ
换。
西安盛赛尔电子有限公司
失效的产品，不属于本保修范围，而因此造成的后果西安盛赛尔电子有限公司将不负责任。
：
探测器类型 底座型号 探测器最多数量
离子
DZ-B801 25
光电
DZ-B801 25
感温
DZ-B801 25
光电 DZ-B401/B
20
离子
DZ-B401/B
20
感温 DZ-B401/B
20
离子 DZ-B401
20
光电 DZ-B401
20
Ｂ４０１／Ｂ８０１底座配置接法：
输入模块
1 探测器信号线
2
3 6
4 5
电源总线
。
X X X X
当
如果是由于人为损坏、使用不当或自行调整改动产品而导致
第２页共２页
Ａ
。
３．９Ｋ
终端电阻
Ｂ４０１／ ８０１底座
月第几周。
I56-1902-02C
