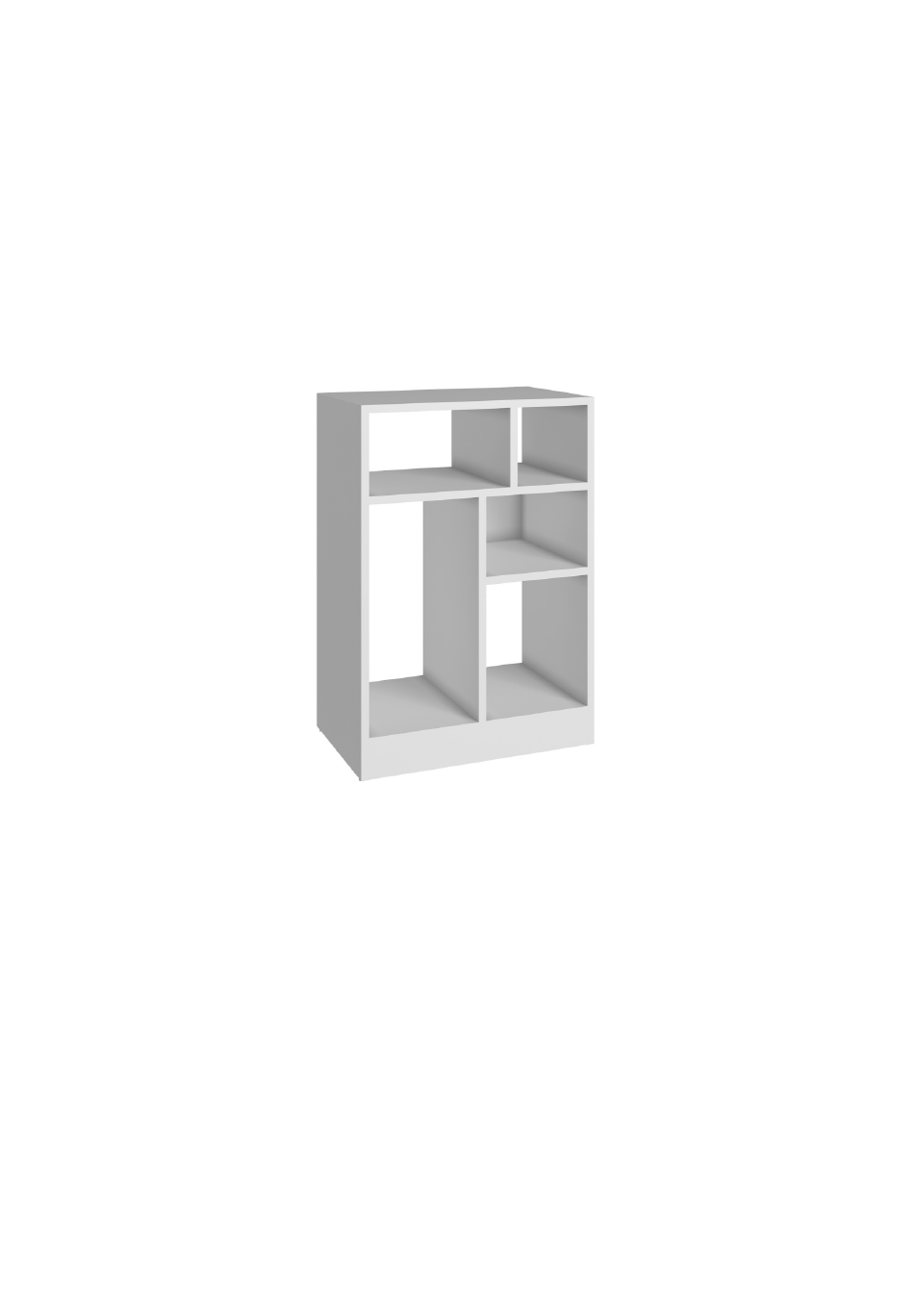

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BE 842-06 COD US: 25AMC6 V : 01...
- Page 2 V : 01...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 01...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 475 A: 676 P: 294 mm Dimensions: W: 18.7 H: 26.57 D: 11.57 inches Dimensiones: L: 475 A: 676 P: 294 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BE 842-06 COD US: 25AMC6 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LONGER DIVISION DIVISÓRIA MAIOR DIVISORIO MAYOR TAMPO TAPA PRATELEIRA SHELF ESTANTE BASE BASE BASE RODAPÉ BASEBOARD RODAPIÉ PRATELEIRA MENOR...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 PÉS REDONDOS x 04 EF 000061 X 02 EF 000033 x 24 EF 000106 x 8 ROUND FEET x 04 PIES REDONDOS x 04 GIZ x 01 TAPA-FUROS x 12 EF 000132 x 12...
- Page 8 = 2KG - 4.42LB = 5 KG - 11LB PASSO 1 / STEP 1 / PASO 1 Utilize a cola (EF 000008) antes de inserir a ferragem EF 000033 nas peças 02, 03, 04, 05, 07 e 08. Use the glue (EF 000008) before connecting hardware EF 000033 into pieces 02, 03, 04, 05, 07 and 08.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Utilize a cola (EF 000008) antes de conectar as peças 02, 04 e 05. Use the glue (EF 000008) before connecting pieces 02, 04 and 05. Utilice el pegamento (EF 000008) antes de juntar las piezas 02, 04 y 05. EF 000008 PASSO 3 / STEP 3 / PASO 3 Utilize a cola (EF 000008) antes de conectar as peças 03 e 08 a parte...
- Page 10 PASSO 5 / STEP 5 / PASO 5 Para conectar a peça 06 a peça 05, use a ferragem EF 000061 e EF 000106. To connect piece 06 at piece 05, use hardware EF 000061 and EF 000106. Para juntar la pieza 06 a pieza 05 utilice el herraje EF 000061 y EF 000106. (2x) EF 000061 EF 000106...
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe a peça 10 ao móvel utilizando a ferragem EF 000168. Fix piece 10 at the furniture using hardware EF 000168. Fije la pieza 10 al mueble utilizando el herraje EF 000168. PASSO 9 / STEP 9 / PASO 9 Utilize o tapa furos para cobrir os parafusos aparentes.
