Summary of Contents for Manhattan Comfort BE 54

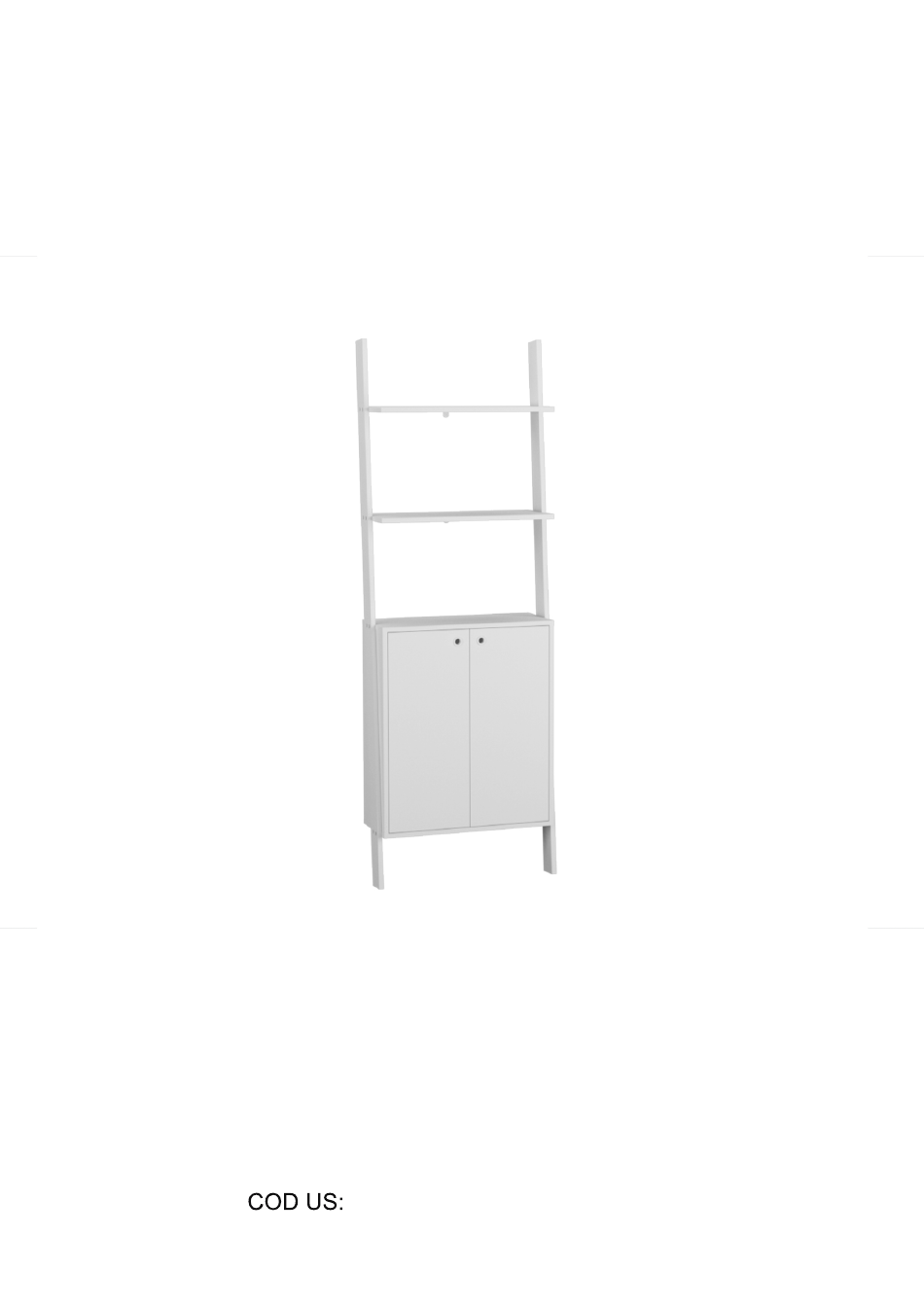

- Page 1 ASSEMBLY INSTRUCTIONS NOTICE DE MONTAGE INSTRUCCIONES DE MONTAJE COD BR: BE 54 194AMC6, 194AMC23, 194AMC153...
-
Page 2: Table Of Contents
Summary Résumé Resumen Introduction Introduction Introducción QR Code guide Guide de QR Code Guía de códigos QR Before starting Avant de commencer Antes de comenzar Avoid accidents Éviter les accidents Evitar accidentes Dimensions and tools Dimensions et outils Dimensiones y herramientas Identifying parts Identification des pièces Identificación de las piezas... -
Page 3: Introduction
Introduction Introduction Introducción Important Important Importante Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit. Lisez ce manuel et suivez les étapes afin de conserver la garantie et aussi pour un ajustement parfait. -
Page 4: Before Starting
Before starting Avant de commencer Antes de comenzar Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work. Avant de commencer l'assemblage, préparez l'environnement en le laissant complètement propre et avec un bon espace pour commencer le travail. Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y con bueno espacio para comenzar el trabajo. -
Page 5: Dimensions And Tools
Dimensions and tools Dimensions et outils Dimensiones y herramientas Dimensions: W: 24.80 H: 72.04 D: 9.84 inches Dimensions / Dimensiones: L: 630 A: 1830 P: 250 mm Cleaning Vettoyage Limpieza You can clean the product with slightly dampened cloth followed by a dry cloth. Do not use chemicals or abrasives. - Page 6 COD BR: BE 54 194AMC6, 194AMC23, 194AMC153 PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD PIÈCE DESCRIPTION QUANT. Side Côté Lateral Shelf A Étagère A Repisa A Shelf B Étagère B Repisa B Cabinet base Base d'armoire Base armario Cabinet top Dessus d'armoire...
-
Page 7: Hardware Included In Box
Hardware included in box SCAN TO WATCH THE VIDEO Accessoires inclus dans la boîte Scannez pour regarder la vidéo Accesorios incluidos en la caja Scanea para ver el vídeo EF 000248 X 2 EF 000762 X 16 EF 000529 x 2 EF 000015 X 2 GIZ x 1 EF 000763 x 1... - Page 8 = 5KG - 11.02LB STEP 1 / ÉTAPE 1 / PASO 1 Insert hardware EF 000094 into pieces 05, 06 and 07. Insérez le matériel EF 000094 dans les pièces 05, 06 et 07. Añade el herraje EF 000094 en la pieza 05, 06 y 07. PLASTIC SUPPORT SUPPORT PLASTIQUE SOPORTE PLASTICOS...
- Page 9 STEP 2 / ÉTAPE 2 / PASO 2 Insert hardware EF 000033 into piece 08. Insérez le matériel EF 000033 dans le pièce 08. Añade el herraje EF 000033 en la pieza 08. STEP 3 / ÉTAPE 3 / PASO 3 SCAN TO WATCH THE VIDEO Attach hardware EF 000025 into pieces 06 and 07 using Scannez pour regarder la vidéo...
- Page 10 STEP 5 / ÉTAPE 5 / PASO 5 Attach hardware EF 000529 to pieces 02, and 03 using hardware EF 000248. Fixez le matériel EF 000529 aux pièces 02 et 03 à l'aide du matériel EF 000248. Fije el herraje EF 000529 en las piezas 02 y 03 utilizando el herraje EF 000248.
- Page 11 STEP 8 / ÉTAPE 8 / PASO 8 Connect piece 04 using hardware EF 000132. Connectez la partie 04 à l'aide du matériel EF 000132. Junte la pieza 04 utilizando el herraje EF 000132. STEP 9 / ÉTAPE 9 / PASO 9 Fix pieces 11 to the furniture using hardware EF 000168.
- Page 12 STEP 11 / ÉTAPE 11 / PASO 11 Use hardwares EF 000130 and EF 000015 for fixing the furniture to the wall. Use as ferragens EF 000130 e EF 000015 para fixar o móvel na parede. Utilice los herrajes EF000130 y EF000015 para fijar el mueble en la pared.
