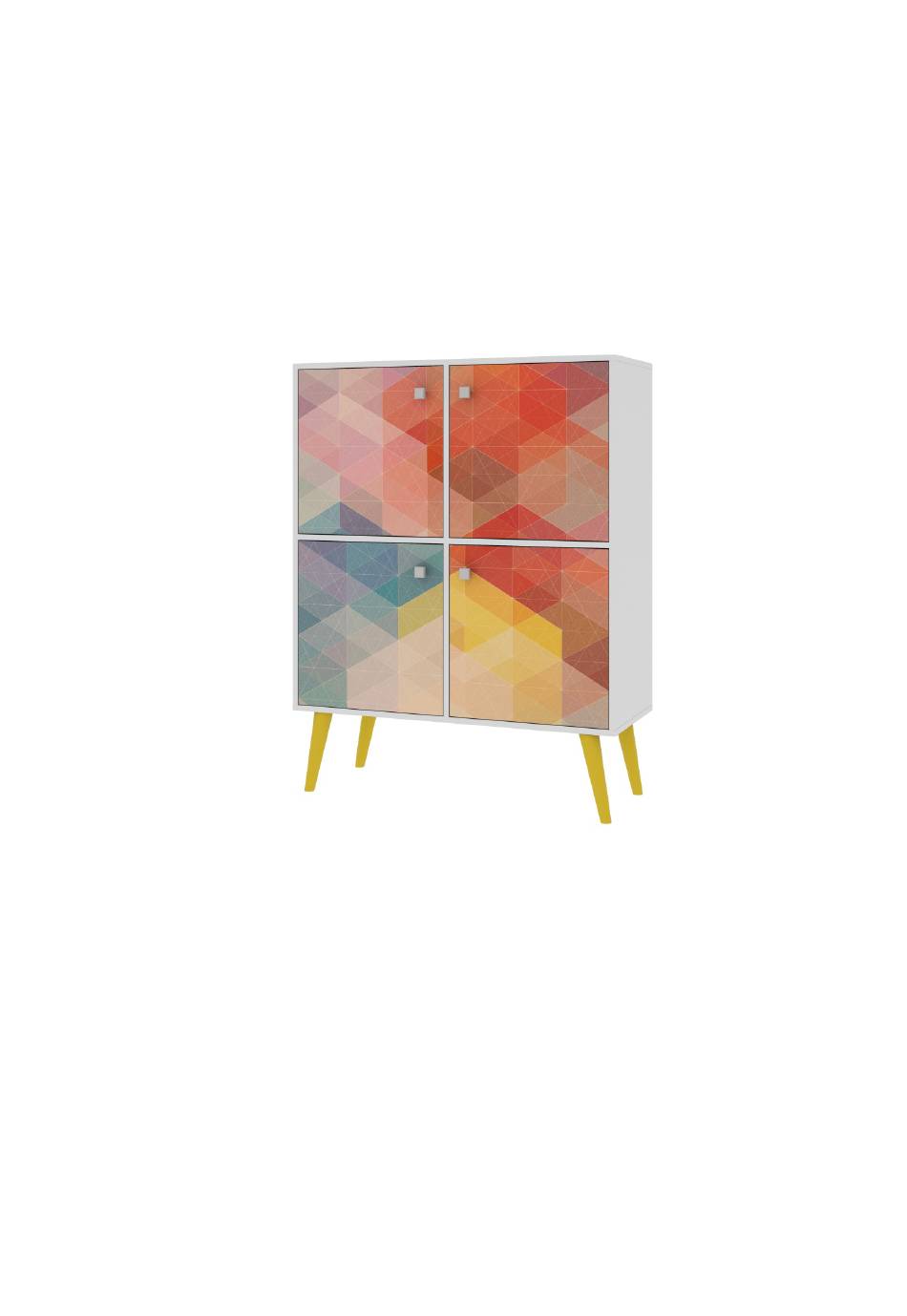

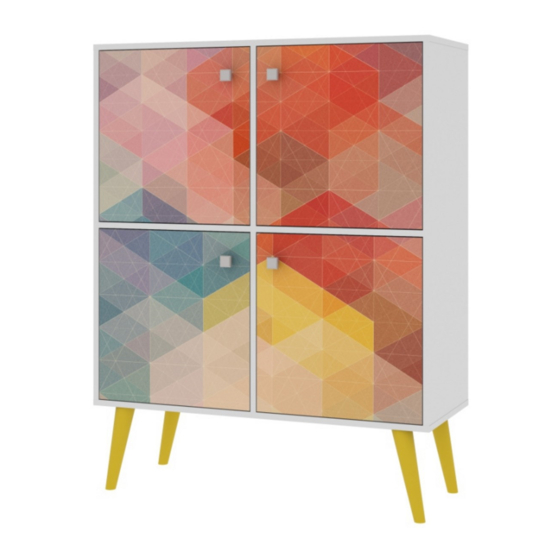

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BPP 65 COD US: 177AMC132...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 900 A: 1150 P: 350 mm Dimensions: W: 35.43 H: 45.27 D: 14.78 inches Dimensiones: L: 900 A: 1150 P: 350 mm Limpeza Cleanig Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
- Page 6 COD BR: BPP 65 COD US: 177AMC132 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD TAMPO TAPA LATERAL IZQUIERDA LATERAL ESQUERDA LEFT SIDE LATERAL DIREITA RIGHT SIDE LATERAL DERECHA PRATELEIRA MENOR LOWER SHELF REPISA MENOR BASE BASE BASE DIVISÓRIA PARTITION PARTICIÓN PARTELEIRA MAIOR LONGER SHELF...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000745 x 4 EF 000216 X 14 TAPA FUROS x 18 STICKER x 18 TAPAS PLÁSTICAS x 18 GIZ x 01 EF 000132 x 6 EF 000168 X 80 EF 000094 X 10...
- Page 8 =5KG - 11.02LB =11 KG - 24.25LB PASSO 1 / STEP 1 / PASO 1 Fixe a ferragem EF 000033 nas pré-furações indicadas nas peças 02, 03 e 06. Insira o suporte plástico. Fix hardware EF 000033 at pre-drilled holes indicated at pieces 02, 03 and 06.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Fixe a ferragem EF 000025 utilizando a ferragem EF 000106. Fix hardware EF 000025 using hardware EF 000106. Fije el herraje EF 000025 utilizando el herraje EF 000106. EF 000106 EF 000025 PASSO 3 / STEP 3 / PASO 3 Fixe a ferragem EF 000094 nas peças 01, 02 e 03.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Insira a ferragem EF 000033 na peça 07 Insert hardware EF 000033 into 07. Añade el herraje EF 000033 en la pieza 07. EF 000033 Não insira a ferragem EF 000033 aqui. Do not insert hardware EF 000033 here.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe os pés (peça 13) na peça 05 utilizando as ferragens EF 000745 e EF 000741. Fix feet (piece 13) at piece 05 using hardwares EF 000745 and EF 000741. Fije los pies (pieza 13) en la pieza 05 utilizando los herrajes EF 000745 y EF 000741.
- Page 12 PASSO 11 / STEP 11 / PASO 11 Encaixe a prateleira de acordo com a imagem. Fit the shelf according the image. Encaje la estante de acuerdo con la imagen. PASSO 12 / STEP 12 / PASO 12 Fixe as peças 08, 10, 11 e 12 ao móvel montado. Fix pieces 08, 10, 11 and 12 at the assembled furniture.
- Page 13 PASSO 14 / STEP 14 / PASO 14 Use as ferragens EF 000246 e EF 000016 para fixar o móvel na parede. Use hardwares EF 000246 and EF 000016 for fixing the furniture on the wall. Utilice los herrajes EF000246 y EF000016 para fijar el mueble en la pared.
