E2S AlertAlight AL112NXDC012 Instructions/Service Manual

INSTRUCTION & SERVICE MANUAL

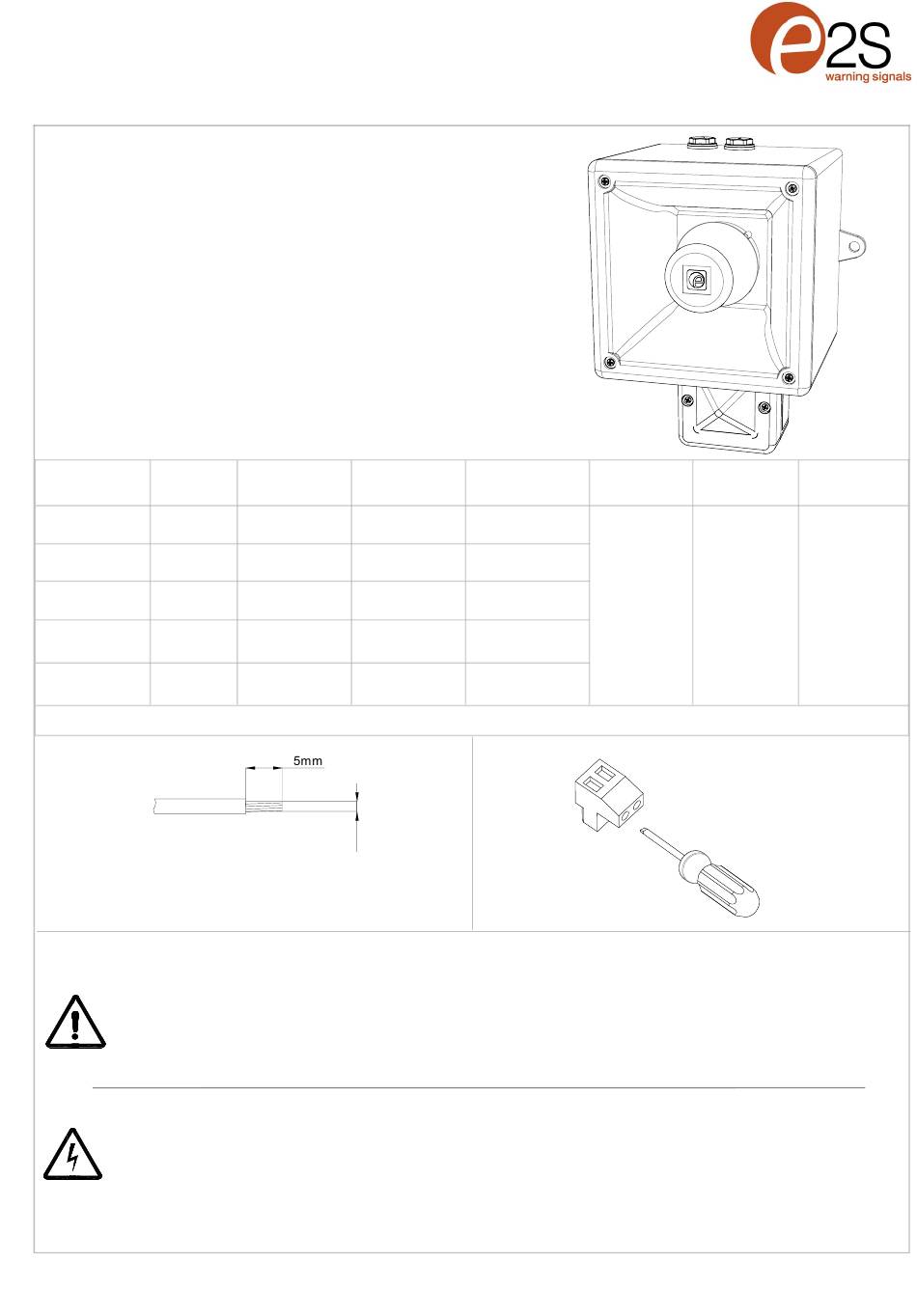

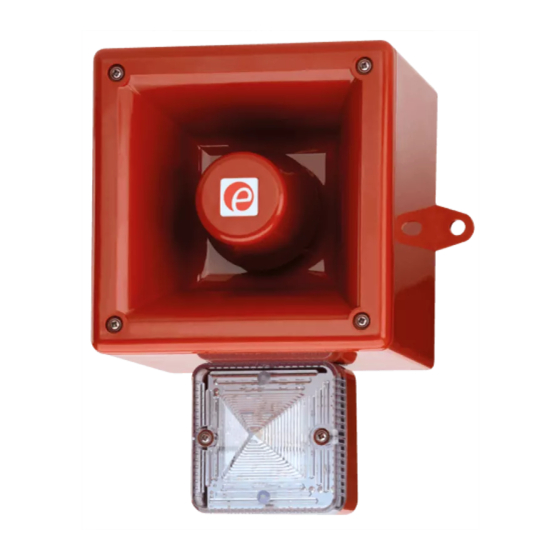

AL112NX AlertAlight Combined Sounder Xenon
• -40°C to +66°C (104°F to 151°F)
• Type 4 / 4X / 3R / 13, IP66
• 2Kg (4.4lb)
• CE, AL112NXDC024 & AL112NXDC048 CPR compliant, All units UL Listed
Nominal
Unit Type Code
Voltage
AL112NXDC012 12 Vdc
AL112NXDC024 24 Vdc
AL112NXDC048 48 Vdc
AL112NXAC115 115 Vac
AL112NXAC230 230 Vac
*Nominal current at nominal voltage
AC: 1.0 – 2.5mm
DC: 0.2 – 2.5mm
Attention
: Installation must be carried out by an electrician in compliance with the latest codes and regulations.
Attention
: L'installation doit être effectuée par un électricien conformément aux derniers codes et réglementations.
Achtung
: Die Installation muss von einem Elektriker gemäß den neuesten Vorschriften und Bestimmungen durchgeführt werden.
Attenzione
: L'installazione deve essere eseguita da un elettricista in conformità con i codici e le normative più recenti.
Atención
: La instalación debe ser realizada por un electricista de acuerdo con los últimos códigos y regulaciones.
Atenção:
A instalação deve ser realizada por um eletricista de acordo com os códigos e regulamentos mais recentes.
Внимание
: установка должна выполняться электриком в соответствии с последними нормами и правилами.
Attention
: Disconnect from power source before installation or service to prevent electric shock
Attention
: Débranchez-le de la source d'alimentation avant l'installation ou l'entretien pour éviter tout choc électrique.
Achtung
: Vor Installation oder Wartung von der Stromquelle trennen, um einen Stromschlag zu vermeiden.
Attenzione
: scollegare dall'alimentazione prima dell'installazione o dell'assistenza per evitare scosse elettriche.
Atención
: desconéctelo de la fuente de alimentación antes de la instalación o el servicio para evitar descargas eléctricas.
Atenção:
Desconecte da fonte de alimentação antes da instalação ou serviço para evitar choque elétrico
Внимание
: отключите от источника питания перед установкой или обслуживанием, чтобы предотвратить поражение электрическим током.
E2S Warning Signals Impress House, Mansell Road, Acton, London W3 7QH
Nominal Beacon
Voltage Range
Current*
11.5-14Vdc 500mA
20-28 Vdc 250mA
42-54 Vdc 170mA
103.5-126.5 Vac
70mA
50/60Hz
207-240 Vac
35mA
50/60Hz
2
/ AWG18 – AWG12
2
/ AWG24 – AWG12
Nominal Sounder
Nominal SPL
Current*
P1 / P2
280mA / 376mA
225mA / 430mA
113.7dB(A) /
116.6dB(A)
122mA / 223mA
Tone 44 @
100mA / 173mA
65mA / 105mA
sales@e2s.com e2s.com
Max SPL
P1 / P2 P1 / P2
115dB(A) /
118.4dB(A)
Tone 4 @ 1m
1m
0.4Nm
D221-00-201-IS Issue 3 30/06/2022
Average SPL
P1 / P2
110.8dB(A) /
114.8dB(A)
All Tones @
1m
