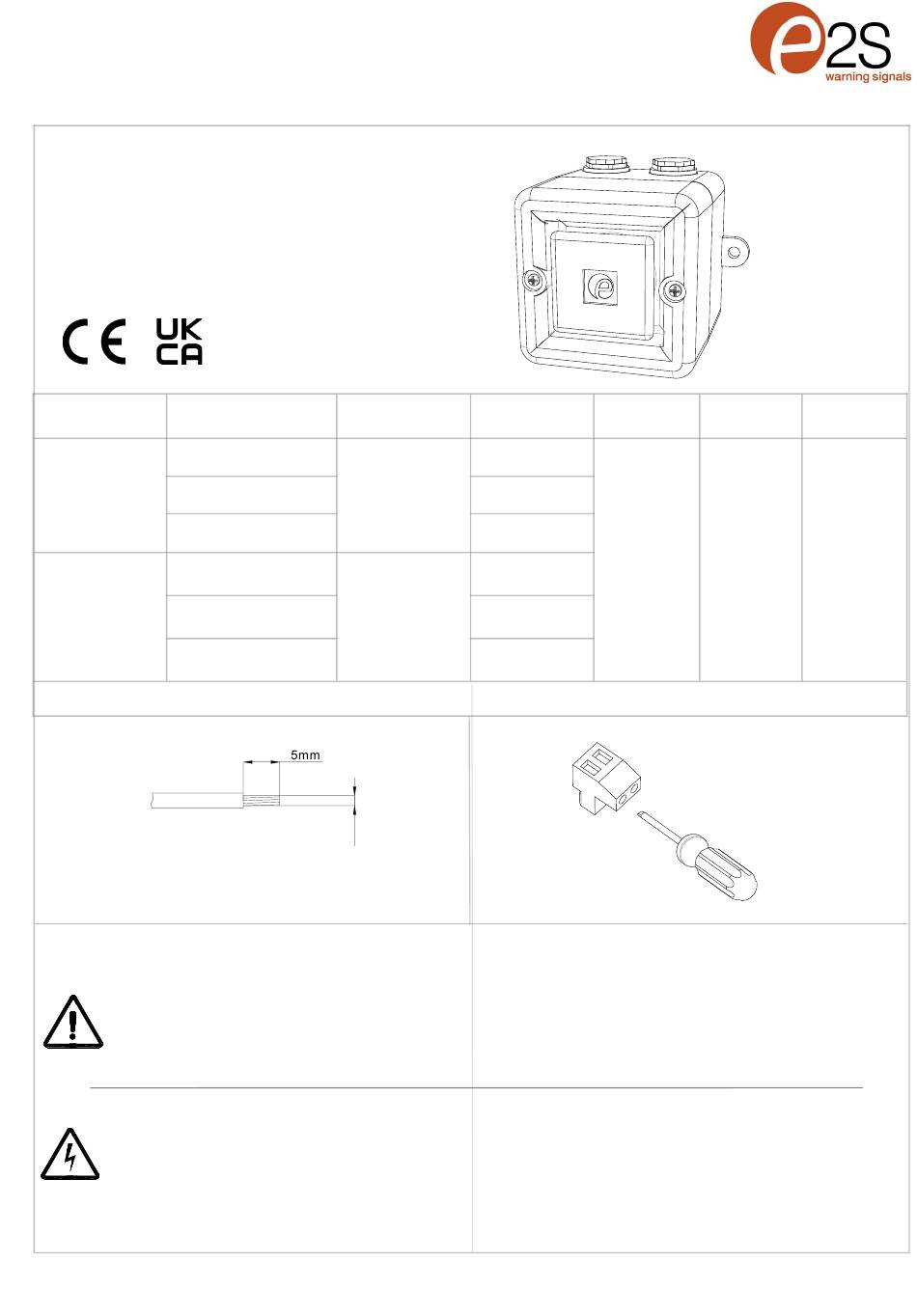

E2S A100 Series Instructions/Service Manual

INSTRUCTION & SERVICE MANUAL

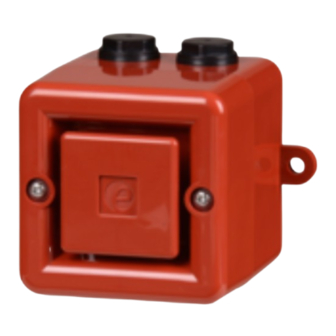

A100 AlertAlarm Sounder
• -40°C to +66C (-40°F to 151°F)
• Type 3R / 13, (IP66, Independently tested to EN60529:1991)
• 0.26Kg (0.57lb)
• CE, UKCA, DNV, MED, MER, A100DC024 CPR compliant
• All units UL Listed.
Unit Type Code Nominal Voltage
A100DC024
A100AC230
*Nominal current at nominal voltage, Tone 1
AC: 1.0 – 2.5mm
DC: 0.2 – 2.5mm
Attention
: Installation must be carried out by an electrician in compliance with the latest codes and regulations.
Attention
: L'installation doit être effectuée par un électricien conformément aux derniers codes et réglementations.
Achtung
: Die Installation muss von einem Elektriker gemäß den neuesten Vorschriften und Bestimmungen durchgeführt werden.
Attenzione
: L'installazione deve essere eseguita da un elettricista in conformità con i codici e le normative più recenti.
Atención
: La instalación debe ser realizada por un electricista de acuerdo con los últimos códigos y regulaciones.
Atenção:
A instalação deve ser realizada por um eletricista de acordo com os códigos e regulamentos mais recentes.
Внимание
: установка должна выполняться электриком в соответствии с последними нормами и правилами.
Attention
: Disconnect from power source before installation or service to prevent electric shock
Attention
: Débranchez-le de la source d'alimentation avant l'installation ou l'entretien pour éviter tout choc électrique.
Achtung
: Vor Installation oder Wartung von der Stromquelle trennen, um einen Stromschlag zu vermeiden.
Attenzione
: scollegare dall'alimentazione prima dell'installazione o dell'assistenza per evitare scosse elettriche.
Atención
: desconéctelo de la fuente de alimentación antes de la instalación o el servicio para evitar descargas eléctricas.
Atenção:
Desconecte da fonte de alimentação antes da instalação ou serviço para evitar choque elétrico
Внимание
: отключите от источника питания перед установкой или обслуживанием, чтобы предотвратить поражение электрическим током.
E2S Warning Signals Impress House, Mansell Road, Acton, London W3 7QH
Voltage Range
12 V dc
24V dc
10-60Vdc
48V dc
48V ac
24 - 260Vac /
115V ac
60-260Vdc
230V ac
2
/ AWG18 – AWG12
2
/ AWG24 – AWG12
Nominal Current* Nominal SPL
17mA
33.5mA
113mA
101.6dB(A)
Tone 44 @ 1m
42mA
25mA
17mA
Sheet 1 of 5 e2s.com
Max SPL Average SPL
110dB(A) 102.3dB(A) All
Tone 4 @ 1m tones @1m
0.4Nm
D218-00-001-IS Issue 4 10/06/2024
