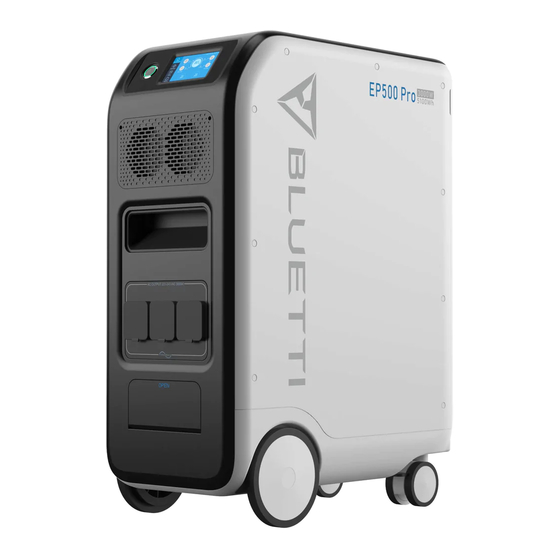

EP500Pro
Portable Power Station
User Manual V2.0
Please Read This Manual Before Use And Follow Its Guidance.
Keep This Manual For Future Reference.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EP500Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bluetti EP500Pro

Summary of Contents for Bluetti EP500Pro

  • Page 1 EP500Pro Portable Power Station User Manual V2.0 Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
  • Page 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.

  • Page 4: Table Of Contents

    4. Installation ( for home back up system ) 4.1 Personnel Requirements 4.2 Anti-static requirements 4.3 Drilling 4.4 Installation environment requirements 5. IN THE BOX 6. BLUETTI APP 6.1 Introduction 6.2 Download 6.3 Operation 7. OVERVIEW OF EP500Pro 8. POWER ON & POWER OFF...
  • Page 5 10. HOW TO RECHARGE EP500Pro (INPUT) 10.1 AC Input (1st Charging Port: CP1) 10.2 DC Input (2nd Charging Port: CP2) 10.3 Dual Charging 10.4 How to calculate the recharging time of EP500Pro 11. DISCHARGE (OUTPUT) 11.1 Output Ports 11.2 Runtime 11.3 How to Calculate the Device Runtime...

  • Page 6: Before You Begin

    • BLUETTI recommends that you use genuine accessories from BLUETTI. • BLUETTI shall not be responsible for any damage or expense that might result from the use of parts other than genuine parts from the BLUETTI. • For your safety and benefit, please read carefully before using and keep it handy for future reference.

  • Page 7: Safety Instructions

    2. Safety Instructions 2.1 General Safety BLUETTI products are developed to be safe and reliable. Please read this guide for important safety information about your device. The guide is intended to help you be more comfortable and productive while using this device. Failure to follow these guidelines for proper setup, use, and care for your device may cause damage to this unit and injury to yourself or others.

  • Page 8: Maintenance

    C-45 C ), clean and dry environment is strongly recommended. • BLUETTI Power Stations are NOT permitted to be carried on board as checked or carry-on baggage. • Dispose of the unit and related accessories in accordance with local laws, regulations and other provisions.

  • Page 9: Ep500Pro Introduction

    3. EP500Pro INTRODUCTION 3.1 Introduction The BLUETTI EP500Pro excels with a dual-core controller (ARM controller and DSP controller), an AC Inverter Module and a DC-to-DC module. The controller can perfectly manage and control the MPPT module by integrating digital and analog signals.

  • Page 10: Abbreviation

    3.2 Abbreviation • BMS: Battery Management System • MPPT: Maximum Power Point Tracking • SOC: State of Charge • UPS: Uninterruptible Power Supply • AC: Alternating Current • DC: Direct Current • PV: Photovoltaic (Solar Panels) • DOD: Depth of Discharge •...

  • Page 11: Installation ( For Home Back Up System )

    4. Installation ( for home back up system ) • The installation should be done by a licensed electrician. • DO NOT place the power station near heat sources. It is prohibited to place the equipment in an environment with flammable, explosive gas or smoke. It is also prohibited to operate the equipment in this environment.

  • Page 12: Personnel Requirements

    4.1 Personnel Requirements The personnel responsible for the installation and maintenance must first undergo rigorous training to understand all necessary safety precautions and grasp the correct method of operation, and can take measures to reduce the danger to himself or other personnel to be at the lowest limit. 4.2 Anti-static requirements When installing the sub-panel with the main panel, you must wear an anti-static gloves or wrist strap which should be appropriately grounded.

  • Page 13: In The Box

    5. IN THE BOX Standard Accessories Category Quantity EP500Pro Power Station AC Charging Cable Charge EP500Pro at 15A. DC Charging Cable For solar, car, lead-acid battery charging. EP500Pro Portable Power Station User Manual Please Read This Manual Before Use And Follow Its Guidance.
  • Page 14 PV Voltage Step Down Module (D300S) Connect to rigid panels. For 30A 12V/30A XT60 to Aviation Cable Output XT60 to SPC45 Cable 100W USB-C to USB-C Cable AC Adapter Car Charging Cable Charge EP500Pro via vehicle cigarette lighter port. JUST POWER ON...

  • Page 15: Bluetti App

    6. BLUETTI APP 6.1 Introduction BLUETTI app allows you to monitor and control the EP500Pro inverter system in the palm of your hand via Bluetooth or WiFi, with features like In-time Alarm, Error Mes- sage, Data Collection, Operation Status, Parameter Configuration, and Firmware Up- grade.
  • Page 16 App to remotely control your EP500Pro. • Tap the "Login" to register your BLUETTI account. Fill in the necessary information to continue. • Check your email for verification code from BLUETTI server, and fill in the code to activate your BLUETTI account. JUST POWER ON...
  • Page 17 Step 2: • Scan the unique QR code on EP500Pro to add the unit to the available device list in the App, and fill in the password of your 2.4G Wi-Fi network to activate the com munication function of EP500Pro for data syncing.
  • Page 18 SN (Serial Number) of your device. Find the SN on the unit or from the "Product Info.". • Tap to customize the working mode and parameters of your EP500Pro on the Setting page. JUST POWER ON...
  • Page 19 • EP500Pro supports Over-the-air (OTA) firmware upgrade via BLUETTI app. Tap "About Device" on the Settings page and check the firmware version. Notes: • Keep your phone no more than 16.4ft/5m away from the unit during the upgrade. • You cannot turn on EP500Pro via BLUETTI App.

  • Page 20: Overview Of Ep500Pro

    7. OVERVIEW OF EP500Pro ① ⑧ 12V/30A Port Touchscreen ② ⑨ 12V/10A Cigarette Lighter Port AC Output Port(20A MAX) ③ ⑩ 12V/10A DC5521 Port AC Input Port ④ ⑪ USB-C PD3.0 DC1/DC2 Input Port ⑤ ⑫ USB-A Communication Interface ⑥...

  • Page 21: Power On & Power Off

    8. POWER ON & POWER OFF • Turn on the main power switch located on the back of EP500Pro. • Power ON: Press and hold the power button on the EP500Pro till the button indicator illuminates. • Power OFF: Press the power button and the indicator turns off.

  • Page 22: User Interface

    9. USER INTERFACE 9.1 Homepage Tip: It's recommended to touch the LCD resistive touchscreen lightly with the edge of your fingernail until it "beeps" when it registers a press. NOTE: Touchscreen sounds can be turned ON/OFF in the Settings menu. ⓐ...

  • Page 23: Settings

    • Voltage and Frequency Reference: AU: 240V/50Hz; EU/UK: 230V/50Hz. 9.2.2 DC Input Source EP500Pro features dual MPPT charge controllers for a maximum of 2400W solar input. Along with the DC input cable, it supports two DC input sources simultane- ously, namely DC1 and DC2.
  • Page 24 9.2.3 Language Setting & ECO Mode & Buzzer Setting • Tap to choose "English" or "Deutsch" to be the system language of EP500Pro • ECO mode: When in ECO mode, the AC output will automatically turn OFF after 4-hour low (≤40W) or no load to save power.
  • Page 25 9.2.6 Max. Grid Input Current • Warning: Consider the specifications of utility grid, AC outlet and charging cable before setting the Max. Grid Input Current. BLUETTI shall not be liable for any damages, injuries, or other liabilities directly or indirectly from the setting changes.
  • Page 26 Note: The Grid Input Current is set at 10A by default. The change only takes effect when EP500Pro connects to the grid. Email BLUETTI Customer Service for the password. 9.2.7 Date and time & Touch Sound & Backlight Brightness •...
  • Page 27 9.2.9 Bluetooth & Wi-Fi Connection • The Bluetooth and Wi-Fi connection can be turned ON/OFF by tapping the ON and OFF icons. • You cannot connect EP500Pro to BLUETTI App when both of the Wi-Fi and Bluetooth functions are disabled. JUST POWER ON...

  • Page 28: Data

    • This section includes the information about product model, serial number (SN), control firmware (DSP), monitoring firmware (ARM), BMS, and display firmware (HMI). • The Serial Number (SN) can also be used to pair to BLUETTI APP manually. JUST POWER ON...
  • Page 29 9.3.2 Inverter & Charger Info. This section displays the input and output status of the unit. These information is also displayed on the homepage. 9.3.3 Battery Information This section is about the connection and operation status of battery pack(s), which can also be accessed directly from the homepage.

  • Page 30: How To Recharge Ep500Pro (Input)

    This section records all alarms generated. For corresponding solutions, please refer to Chapter 14-Troubleshooting. 10. HOW TO RECHARGE EP500Pro EP500Pro supports AC charging (wall outlet, generator), DC charging (solar, AC adapter, car, lead-acid battery), and DUAL charging through AC Charging Port[CP1] and DC Charging Port[CP2].

  • Page 31: Ac Input (1St Charging Port: Cp1)

    Pin3:PE 10.1.1 Charging Method 1: AC charging Connect the EP500Pro to a wall outlet via the AC charging cable. The charging auto- matically stops when the EP500Pro system reaches 100% capacity. The maximum charging power allowed is up to 3000W.

  • Page 32: Dc Input (2Nd Charging Port: Cp2)

    Please make sure your generator meets the following: Voltage: 207-253VAC Frequency: 47Hz-53Hz/57Hz-63Hz* * If the AC input frequency of EP500Pro is set to 50Hz, use a generator with a fre- quency of 47Hz-53Hz; if it is set to 60Hz, the generator f requency should be 57Hz-63Hz.
  • Page 33 Set “PV Parallel Enable” to “OFF” c. Connect solar panels in series (Figure 1). d. Connect the solar panels to EP500Pro via the DC charging cable (Figure 2, 3 ,4). ( Easy steps to solar charging ) Note: Roof/Rigid panel can charge EP500Pro. If the panel's open circuit voltage falls in 150-550V, use D300S to lower the voltage.
  • Page 34 • How to connect EP500Pro to rooftop solar i) 150V<Voc of PV<550V: - Connect to D300S - DC Input Source: Others - PV Parallel Enable: OFF a. DC output cable to EP500Pro c. DC2 plug to PV2 b. DC1 plug to PV1 d.
  • Page 35 - PV Parallel Enable: ON 10.2.2 Charging Method 4: Car Charging Connect the EP500Pro to the vehicle plug-in cigarette lighter port via the DC input cable and car charging cable. Note: Set "Others" as DC1/DC2 input source to enable car charging.

  • Page 36: Dual Charging

    * Trickle charge time for BLUETTI power stations is typically 0.5-1 hour. E.g. : Connecting the EP500Pro brings the total capacity to 5120 Wh. If you charge the system via AC and dual PV inputs together, the charging power reaches 5400W and the charging time will be 1.5-2 hours.

  • Page 37: Discharge (Output)

    11.1 Output Ports 11.1.1 AC Output Port EP500Pro is equipped with *3 AC(AU,EU,UK) outputs with a continuous 3000W Max. power of output in total, and the ability to support surges up to 6000W. Please make sure the combined power requirements of your appliances does not exceed the limit of each port.

  • Page 38: Runtime

    11.2 Runtime • Home & Kitchen Appliances Refrigerator Fry Pan Microwave Oven Washer 700W(24h) 1500W 1000W 500W(1000W) 2.3 Days 2.7 Hrs 4.2 Hrs 4-7.66 Hrs Space Heater Air Conditioner Smart Phone Laptop Desktop CPAP 1500W 8000Btu 18Wh 45Wh 300W 2.7 Hrs 1.6Hrs 96 Times 59 Times...

  • Page 39: How To Calculate The Device Runtime

    • Tools Bench Grinder Welding Machine Circular Saw 1400W 1800W 1400W(2300W) 2.9 Hrs 2.3 Hrs 1.7-2.9 Hrs • Transportation Electric Vehicle(16A) E-Bike 1800W 500W 11.2-13.3 Miles 7.6 Times Note: The above data is for reference only. 11.3 How to Calculate the Device Runtime Runtime = 5120Wh* ×...

  • Page 40: Ups

    12. UPS 12.1 UPS Description An uninterruptible power supply or uninterruptible power source (UPS) is an electrical apparatus that provides emergency power to a load when the input power source or mains power fails. A UPS differs from an auxiliary or emergency power system or standby generator in that it will provide near-instantaneous protection from input power interruptions, by supplying the energy stored in backup batteries.
  • Page 41 Critical Load EP500 BLUETTI 2000W/3000W Grid Main Panel & Sub Panel EP500Pro 4000W/6000W BLUETTI Solar Panel PV Module (Grid-tied UPS) Note: Refer to “How to build a partial-home backup system with EP500Pro” for more details about Grid-tied UPS. JUST POWER ON...

  • Page 42: Enable The Ups

    Tie the EP500Pro to the grid with sub panel or plug it into the wall outlet with AC charging cable. Then connect loads to the AC output ports of EP500Pro. Note: The output power in Plug-in UPS Mode is subject to the specification of the current and voltage from home circuit.
  • Page 43 12.2.2 Time Control UPS Mode • EP500Pro charges and discharges at specific time periods, greatly cutting your electricity bills. Charge Time: The period when EP500Pro charges via the grid. Choose to charge the system during off-peak hours when electricity prices are low.
  • Page 44 12.2.3 PV Priority UPS Mode • EP500Pro is mainly charged by solar energy to save power. Reserved capacity for PV charging: EP500Pro charges to this SOC from the grid, then from solar panels or other sources. • Note: When battery SOC is higher than set value, devices on AC outlets are powered by grid and the combo together.
  • Page 45 12.2.4 Customized UPS Mode EP500Pro operates based on your energy plan, charging and discharging on sched- ule, prioritizing solar charging, and more. In this mode, you can also maximize solar energy, or even live completely off the grid by disabling grid charging.

  • Page 46: Technical Specifications

    13. TECHNICAL SPECIFICATIONS EP500Pro General Capacity 5120Wh /100Ah Dimensions (L*W*H) 580*300*760mm (22.8*11.8*29.9in) Weight 83kg (183.0lbs) Discharging Temperature -20°C-40°C/-4°F-104°F Charging Temperature 0°C-40°C/32°F-104°F Storage Temperature -25°C-40°C (-13 °F-104 °F ) Discharging 65°C (Recovery at 55°C) Over Temperature Protection Charging 55°C (Recovery at 45°C)
  • Page 47 DC Output Voltage 12VDC Cigarette Lighter Port *1 Current Voltage 12VDC DC 5521 *2 Current Voltage 12VDC 12V/30A RV Port *1 Current Overload 418W, 2s Voltage 5VDC USB-A *2 Current USB-A QC3.0 *2 Power 18W Max. (3.6V-12VDC, 3A) USB-C (Type-C) Power 100W Max.

  • Page 48: Troubleshooting

    14. TROUBLESHOOTING Error Description Solution Code Please contact the dealer if the symptom D-AMCU Warning persists after rebooting the unit. Please contact the dealer if the symptom D-BMS Warning persists after rebooting the unit. Please contact the dealer if the symptom D-A Communication Error persists after rebooting the unit.
  • Page 49 Please contact the dealer if the symptom DC Input Voltage Low persists after rebooting the unit. Please contact the dealer if the symptom DC Input Over Current persists after rebooting the unit. Please contact the dealer if the symptom Inverter Output Over Current persists after rebooting the unit.
  • Page 50 EP500Pro. D-BAT Full The battery is full. Out of battery. Charge the EP500Pro. The alarm sutomatically D-BAT Drained disappear when the battery SOC reaches 5%. Turn ON AC on the screen. Disconnect the load. Please make sure your Inverter Overload Warning loads meet the specifications of the unit.
  • Page 51 Please check if the input of the AC voltage Multi Brak Phase Error meets the specifications of the unit. Clear the alarm history or restart the unit. Please check if the "PV parallel enable" setting is consistent with PV input. PV Paralleling Error Please contact the dealer if the symptom persists after rebooting the unit.
  • Page 52 12V/30A DC Port Locked Please contact the dealer if the symptom persists after rebooting the unit. Turn OFF the EP500Pro and cool it down. BMS Temperature abnormal Please keep the EP500Pro at the recommended temperature...

  • Page 53: Faq (Frequently Asked Questions)

    DoD indicates the fraction of power that can be withdrawn from the battery. The BLUETTI EP500Pro sets the DoD to 90%, which means that 90% of the capacity is available to power your device, while the reserved is used to protect the battery from over-discharging.

  • Page 54: Declaration

    • Please note that specifications and appearance are subject to improvement without prior notice. • BLUETTI shall not be liable for any damage caused by force majeure, such as fires, typhoons, floods, earthquakes, or the user's intentional negligence, misuse, or other abnormal conditions.
  • Page 56 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @ bluetti_inc @ bluetti.inc @bluetti_official sale-eu@bluettipower.com sale-uk@bluettipower.com After-sales address in EU ：Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK : Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD...
  • Page 57 EP500Pro Tragbare Powerstation Benutzerhandbuch V2.0...
  • Page 59 BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Niederlande Österreich...
  • Page 60 3.2 Abkürzungen 4. Installation (Reservestromanlage für Haushalte) 4.1 Anforderungen an das Personal 4.2 Antistatik-Anforderungen 4.3 Bohren 4.4 Anforderungen an die Installationsumgebung 5. LIEFERUMFANG 6. BLUETTI APP 6.1 Einführung 6.2 Download 6.3 Bedienung 7. EP500Pro – ÜBERSICHT 8. EIN- UND AUSSCHALTEN...
  • Page 61 9. BEDIENOBERFLÄCHE 9.1 Homepage 9.2 Settings 9.3 Data 10. SO LADEN SIE DIE EP500Pro AUF (EINGANG) 10.1 AC-Eingang (1. Ladeanschluss: CP1) 10.2 DC-Eingang (2. Ladeanschluss: CP2) 10.3 Duales Laden 10.4 So berechnen Sie die Ladezeit der EP500Pro 11. ENTLADEN (AUSGANG) 11.1 Ausgänge...

  • Page 62: Bevor Sie Beginnen

    Handhabung des Geräts. • BLUETTI empfiehlt die Verwendung von BLUETTI Originalzubehör. • BLUETTI haftet nicht für Schäden oder Kosten, die sich daraus ergeben, dass keine BLUETTI Originalteile verwendet werden. • Studieren Sie das vorliegende Dokument zu Ihrer eigenen Sicherheit sorgfältig und bewahren Sie es zum späteren Nachschlagen griffbereit auf.

  • Page 63: Sicherheitshinweise

    2. Sicherheitshinweise 2.1 Allgemeine Sicherheit Produkte von BLUETTI sind von Natur aus sicher und zuverlässig. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise zu Ihrem Gerät. Die Anleitung soll Ihnen bei der optimalen Nutzung des Geräts helfen. Die Nichtbeachtung der Hinweise zu Konfiguration, Handhabung und Pflege Ihres Geräts kann Sach- und Personenschäden...

  • Page 64: Pflege

    Sonneneinstrahlung aus (0-45 °C). Ein sauberer und trockener Aufstellort wird dringend empfohlen. • BLUETTI Powerstationen dürfen nicht als Fluggepäck aufgegeben oder als Handgepäck mit an Bord genommen werden. • Die Entsorgung des Geräts nebst seines Zubehörs hat unter Beachtung der vor Ort geltenden Gesetze, Vorschriften und Bestimmungen zu erfolgen.

  • Page 65: Ep500Pro- Einführung

    3. EP500Pro – EINFÜHRUNG 3.1 Einführung Die BLUETTI EP500Pro zeichnet sich durch einen Dual-Core-Controller (ARM-Controller und DSP-Controller), ein AC-Wechselrichtermodul und ein DC/DC-Modul aus. Durch die Einbindung digitaler und analoger Signale kann der Controller das MPPT-Modul perfekt verwalten und steuern. Dank bidirektionaler Topologie ermöglich der AC-Wechselrichter das AC-Schnellladen in umgekehrter Richtung.

  • Page 66: Abkürzungen

    3.2 Abkürzungen • BMS: Batteriemanagementsystem • MPPT: Maximum Power Point Tracking • SOC: Ladezustand (State of Charge) • USV: Unterbrechungsfreie Stromversorgung • AC: Wechselstrom (Alternating Current) • DC: Gleichstrom (Direct Current) • PV: Photovoltaik (Solarpaneele) • DOD: Entladungstiefe (Depth of Discharge) •...

  • Page 67: Installation (Reservestromanlage Für Haushalte)

    4. Installation (Reservestromanlage für Haushalte) • Die Installation muss von einem ausgebildeten Elektriker durchgeführt werden. • Stellen Sie die Powerstation nicht in der Nähe von Wärmequellen auf. Das Gerät darf nicht in einer Umgebung aufgestellt werden, in der entflammbare/explosive Gase oder Rauch vorhanden sind/ist.

  • Page 68: Anforderungen An Das Personal

    4.1 Anforderungen an das Personal Das für die Installation und Wartung zuständige Personal muss zunächst eine entsprechende Schulung absolvieren, sich allen notwendigen Sicherheitsvorkehrungen und Arbeitsschritten vertraut zu machen und Maßnahmen zur Minimierung von Gefahren für sich und andere ergreifen zu können. 4.2 Antistatik-Anforderungen Beim Installieren...

  • Page 69: Lieferumfang

    5. LIEFERUMFANG Standardzubehör Kategorie Menge Powerstation EP500Pro AC-Ladekabel Zum Laden der EP500Pro mit 15 A. DC-Ladekabel Zum Laden von Strom aus Solaranlage, Auto oder Bleibatterie. AC300 Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise.
  • Page 70 Step-Down-Modul PV-Spannung (D300S) Zum Anschließen an starre Solarpaneele. 12 V/30 A-Kabel XT60 an Aviation Für 30 A DC-Ausgang Kabel XT60 an SPC45 100-W-Kabel USB-C an USB-C Netzteil Autoladekabel Zum Laden der EP500Pro an der Zigarettenanzünderbuchse eines Fahrzeugs. JUST POWER ON...

  • Page 71: Bluetti App

    6. BLUETTI APP 6.1 Einführung Mit der BLUETTI App können Sie die Powerstation EP500Pro per Fernzugriff über Bluetooth oder WLAN beaufsichtigen und steuern. Die App enthält eine Alarmfunktion, liefert Fehlermeldungen, erfasst Daten, gibt Auskunft über den Betriebszustand, ermöglicht das Konfigurieren von Parametern und eignet sich für die Durchführung von Geräte Upgrade.
  • Page 72 Schritt 1: • Suchen Sie im App Store oder im Google Play Store nach „BLUETTI“, um die BLUETTI App herunterzuladen, mit der Sie Ihre EP500Pro per Fernzugriff steuern können. • Tippen Sie auf „EINLOGGEN“ und dann auf „Registrieren“, um Ihr BLUETTI Konto zu registrieren.
  • Page 73 Schritt 2: • Scannen Sie den auf der EP500Pro abgebildeten QR-Code, um das Gerät in der App zur Liste der verfügbaren Geräte hinzuzufügen, und geben Sie Ihr WLAN-Passwort für das 2,4G-Netzwerk ein, Kommunikationsfunktion EP500Pro für Datensynchronisierung zu aktivieren. JUST POWER ON...
  • Page 74 Tippen Sie zum Herstellen der Bluetooth-Verbindung auf der Startseite auf „Bluetooth“ und wählen Sie die Seriennummer (SN) Ihres Geräts. Die SN finden Sie auf dem Gerät oder unter „Productinfo“. • Tippen zum Anpassen der Betriebsart und der Parameter Ihrer EP500Pro auf der Seite „Einstellungen“ auf JUST POWER ON...
  • Page 75 Wenn die WLAN-Verbindung fehlschlägt, rufen Sie „Einstellungen“ auf (auf Ihrem Telefon) - scrollen Sie nach unten, tippen Sie auf „BLUETTI“ und erteilen Sie dann die Netzwerkberechtigung (iOS). - tippen Sie auf „Apps“ und „BLUETTI“ und erteilen Sie dann die Netzwerkberechtigung (Android).

  • Page 76: Ep500Pro - Übersicht

    7. EP500Pro – ÜBERSICHT ① ⑧ 12V/30A-Anschluss Haupttouchscreen ② ⑨ 12V/10A Zigarettenanzünderanschluss AC-Ausgangsanschluss ③ ⑩ 12V/10A DC5521-Anschluss PV/T500-Ausgangsanschluss ④ ⑪ USB-C (PD3.0 Protokoll unterstützt) Kommunikationsschnittstelle ⑤ ⑫ USB-A B- Hauptbatterieschalter ⑥ ⑬ Kabelloses Ladepad (QI –unterst.) Batterie Hauptschalter ⑦ Power...

  • Page 77: Ein- Und Ausschalten

    8. EIN- UND AUSSCHALTEN • Einschalten: Halten Sie die Ein/Aus-Taste an der EP500Pro gedrückt, bis die Tastenanzeige aufleuchtet. • Ausschalten: Drücken Sie die Ein/Aus-Taste, woraufhin die Anzeige erlischt. • Neustart: Schalten Sie die Combo aus und dann wieder ein. • AC/DC-Ausgang: Tippen Sie auf dem Bildschirm auf „AC EIN/AUS“ und „DC EIN/AUS“.

  • Page 78: Bedienoberfläche

    9. BEDIENOBERFLÄCHE 9.1 Homepage Tipp: Es wird empfohlen, den berührungsempfindlichen LCD-Touchscreen leicht mit dem Rand des Fingernagels zu berühren, bis ein Signalton („Piep“) erklingt, weil die Berührung erkannt wurde. HINWEIS: Die Touchscreen-Signaltöne können im Menü „Einstellungen“ ein- und ausgeschaltet werden. ⓐ...

  • Page 79: Settings

    Spannungs- und Frequenzwerte: AU: 240 V/50 Hz; EU/UK: 230 V/50 Hz. 9.2.2 DC-Eingangsquelle Die EP500Pro verfügt über zwei MPPT-Laderegler für eine maximale Solarleistung von 2400 W. Zusammen mit dem DC-Eingangskabel unterstützt sie zwei DC-Eingangsquellen gleichzeitig, nämlich DC1 und DC2. DC1/DC2 besteht aus den beiden Plus- und Minuspolen der MC4-Stecker. Sowohl die DC1- als auch die DC2-Eingangsquelle kann über den Touchscreen eingestellt werden:...
  • Page 80 9.2.3 Einstellung der Sprache, des ECO-Modus und des Alarmtons • Tippen Sie zum Auswählen der Systemsprache der EP500Pro auf „English“ oder „Deutsch“. • ECO-Modus: Im ECO-Modus schaltet sich der AC-Ausgang automatisch nach vier Stunden ohne Last (≤40 W) ab, um Strom zu sparen.
  • Page 81 9.2.6 Max. Eingang Netzstrom • Warnung: Beachten Sie beim Festlegen des maximalen Netzstroms die Technischen Daten des Stromnetzes, der Steckdose und des Ladekabels. BLUETTI haftet nicht für Schäden und Verletzungen, die sich direkt oder indirekt aus dem Ändern der Einstellungen ergeben.
  • Page 82 10 A Hinweis: Der Netzstrom ist auf 10 A voreingestellt. Die Änderung wird erst dann wirksam, wenn die EP500Pro an das Netz angeschlossen wird. Fordern Sie das Passwort per E-Mail beim BLUETTI Kundendienst an. 9.2.7 Datum und Uhrzeit, Touch-Signalton und Helligkeit der Hintergrundbeleuchtung •...
  • Page 83 • Bluetooth- und WLAN-Verbindung können durch Antippen der Symbole Ein und Aus aktiviert bzw. deaktiviert werden. • Sie können die EP500Pro nicht mit der BLUETTI App verbinden, wenn sowohl die WLAN- als auch die Bluetooth-Funktion deaktiviert ist. JUST POWER ON...

  • Page 84: Data

    Batterie und Alarmverlauf. 9.3.1 Produktinfo • Dieser Bereich enthält Angaben zum Produktmodell sowie zu Seriennummer (SN), Firmware (DSP, ARM, HMI) und BMS. • Die Seriennummer (SN) kann auch zur manuellen Koppelung mit der BLUETTI APP verwendet werden. JUST POWER ON...
  • Page 85 9.3.2 Wechselrichter & Laderegler Info In diesem Bereich wird der Eingangs- und Ausgangsstatus des Geräts angezeigt. Diese Informationen werden auch auf der Startseite angezeigt. 9.3.3 Akku Informationen Dieser Bereich enthält Angaben zum Verbindungs- und Betriebsstatus von Akkumulatoren. Die Informationen können auch direkt auf der Startseite eingesehen werden. JUST POWER ON...

  • Page 86: So Laden Sie Die Ep500Pro Auf (Eingang)

    finden Sie in Kapitel 14: Fehlerbehebung. 10. SO LADEN SIE DIE EP500Pro AUF (EINGANG) Die EP500Pro unterstützt das Laden von Wechselstrom (Steckdose, Generator), das Laden von Gleichstrom (Solaranlage, Netzteil, Fahrzeugbatterie) und das duale Laden über den AC-Ladeanschluss [CP1] und den DC-Ladeanschluss [CP2].

  • Page 87: Ac-Eingang (1. Ladeanschluss: Cp1)

    Pin1:L Pin2:N Pin3:PE 10.1.1 Lademethode 1: Wechselstrom laden Schließen Sie die EP500Pro mit dem AC-Ladekabel an eine Steckdose an. Der Ladevorgang wird automatisch beendet, wenn das EP500Pro-System 100 % Kapazität erreicht. Die maximal zulässige Ladeleistung beträgt bis zu 3000 W.

  • Page 88: Dc-Eingang (2. Ladeanschluss: Cp2)

    Frequenz: 47-53 Hz/57-63 Hz* * Verwenden Sie einen Generator mit einer Frequenz von 47-53 Hz, wenn die AC-Eingangsfrequenz der EP500Pro auf 50 Hz eingestellt ist. Ist sie auf 60 Hz eingestellt, sollte die Generatorfrequenz 57-63 Hz betragen. 10.2 DC-Eingang (2. Ladeanschluss: CP2)
  • Page 89 10.2.1 Lademethode 3: Solarstrom laden (über ein 4-poliges Aviation-MC4-Kabel) • So schließen Sie die EP500Pro an ein normales Solarpaneel an Die EP500Pro unterstützt zwei PV-Eingänge: DC1 und DC2. Achten Sie darauf, dass Ihre Solarpaneele an jedem Eingang folgende Voraussetzungen erfüllen: Voc2: 12-150 V Stromstärke: max. 12 A Leistung: max.
  • Page 90 Paneels zwischen 150 und 550 V liegt, Spannung durch Verwendung von D300S senken. • So schließen Sie die EP500Pro an eine auf dem Dach montierte Solaranlage an i) 150 V<Leerlaufspannung Photovoltaik<550 V: - An D300S anschließen - DC Eingangsquelle: Andere - PV-Parallel aktivieren : Aus a.
  • Page 91 - PV-Parallel aktivieren: Ein 10.2.2 Lademethode 4: Strom aus einem Auto laden Schließen Sie die EP500Pro mit dem DC-Ladekabel und dem Autoladekabel an die Zigarettenanzünderbuchse des Fahrzeugs an. Hinweis: Legen Sie „Andere“ als DC1/DC2-Eingangsquelle fest, um das Laden per Auto zu ermöglichen.

  • Page 92: Duales Laden

    10.3 Duales Laden Die EP500Pro unterstützt auch das duale Laden über den AC-Eingang und die DC1/DC2-Eingänge. AC-Ladeanschluss (CP1) Generator Steckdose Solarpaneel Netzteil Auto DC-Ladeanschluss (CP2) Bleibatterie 10.4 So berechnen Sie die Ladezeit der EP500Pro Ladezeit = (Gesamtkapazität / Ladeleistung) + Erhaltungsladezeit* * Die Erhaltungsladezeit für BLUETTI Powerstationen liegt im Normalfall zwischen einer...

  • Page 93: Entladen (Ausgang)

    Faktoren. 11.1 Ausgänge 11.1.1 AC-Ausgang Die EP500Pro verfügt über 3 AC-Ausgänge mit einer Gesamtleistung von 3000 W. Ihr reiner Sinus-Wechselrichter bewältigt Leistungsspitzen von bis zu 6000 W und deckt damit die meisten Anlaufanforderungen ab. Hinweis: Verwenden Sie das EP500Pro-System nicht für Geräte mit einer Nennleistung von mehr als 3000 W.

  • Page 94: Laufzeit

    11.2 Laufzeit • Haushalts- und Küchengeräte Kühlschrank Kochgerät Mikrowellenherd Waschmaschine 700 W (24 h) 1500 W 1000 W 500 W (1000 W) 2,3 Tage 2,7 Std. 4,2 Std. 4-7,66 Std. Raumheizung Klimaanlage Smartphone Laptop CPAP-Gerät 1500 W 8000 Btu 18 Wh 45 Wh 300 W 40 W...

  • Page 95: So Berechnen Sie Die Laufzeit Des Geräts

    • Werkzeuge Schleifbock Schweißapparat Kreissäge 1400 W 1800 W 1400 W (2300 W) 2,9 Std. 2,3 Std. 1,7-2,9 Std. • Transport Elektrofahrzeug (16 A) E-Bike 1800 W 500 W 11,2-13,3 Kilometer 7,6 Mal Hinweis: Die obigen Angaben dienen nur zur Veranschaulichung. 11.3 So berechnen Sie die Laufzeit des Geräts Laufzeit = 5120 Wh* ×...

  • Page 96: Usv

    12. USV 12.1 USV – Beschreibung Eine unterbrechungsfreie Stromversorgung (USV) ist eine elektrische Vorrichtung, die eine Last mit Notstrom versorgt, wenn die Eingangsstromquelle oder der Netzstrom ausfällt. Eine USV unterscheidet sich von einem Hilfs- oder Notstromsystem oder einem Notstromaggregat dadurch, dass sie durch die Bereitstellung von Energie, die in Reservebatterien gespeichert ist, nahezu sofortigen Schutz vor Stromausfällen bietet.
  • Page 97 Main Panel Nicht kritische 2000W/3000W 4000W/6000W Sicherungslast EP500 Neben- Hauptschalt- 2000W/3000W Stromnetz & schalt-tafel tafel EP500Pro 4000W/6000W BLUETTI Solarpaneel PV-Modul (netzgebundene USV) Hinweis: Weitere Informationen finden Sie unter "So erstellen Sie ein Teil-Home Backup System mit EP500Pro. JUST POWER ON...

  • Page 98: Usv Aktivieren

    Verbinden Sie die EP500Pro mit dem Stromnetz oder schließen Sie sie mit dem AC-Ladekabel an die Steckdose an. Schließen Sie dann Verbraucher an die AC-Ausgänge der EP500Pro an. Hinweis: Die Ausgangsleistung im Modus Plug-in-USV hängt von der Spezifikation des Stroms und der Spannung des Haushaltstromkreises ab.
  • Page 99 Die EP500Pro lädt und entlädt sich in bestimmten Zeitabständen und senkt Ihre Stromrechnung auf diese Weise erheblich. Aufladung: Der Zeitraum, in dem die EP500Pro mit Strom aus dem Netz geladen wird. Lassen Sie das System während der Schwachlastzeiten aufladen, wenn die Strompreise niedrig sind.
  • Page 100 12.2.3 PV-Vorrang USV-Modus • Die EP500Pro wird hauptsächlich mit Solarenergie aufgeladen, um Strom zu sparen. Reservierte Kapazität zum Laden von PV-Strom: Die EP500Pro lädt bis zu diesem Ladezustand Strom aus dem Netz und dann aus Solarpaneelen oder anderen Quellen. •...
  • Page 101 12.2.4 Individuelles USV-Modus Die EP500Pro arbeitet auf der Grundlage Ihres Energieplans, lädt und entlädt nach Zeitplan, räumt dem Laden von Solarstrom Vorrang ein und vieles mehr. In diesem Modus können Sie auch die Nutzung von Solarenergie maximieren oder sogar völlig unabhängig vom Stromnetz leben, indem Sie die das Laden von Strom aus dem Netz deaktivieren.

  • Page 102: Technische Daten

    13. TECHNISCHE DATEN EP500Pro Allgemein Kapazität 5120Wh /100Ah Abmessungen (LxBxH) 580*300*760mm (22.8*11.8*29.9in) Gewicht 83kg (183.0lbs) Entladetemperatur -20 bis 40 °C Ladetemperatur 0 bis 40 °C Aufbewahrungstemperatur -25 bis 40°C Entladen 65 °C (Wiederherstellung bei 55 °C) Übertemperaturschutz (bei B300) Laden 55 °C (Wiederherstellung bei 45 °C)
  • Page 103 DC-Eingang Leistung 2400 W max. (DC1 + DC2) Spannung 12-150 VDC Strom 12 A max. DC-Ausgang Spannung 12 VDC Zigarettenanzünderbuchse *1 Strom 10 A Voltage 12VDC DC 5521 *2 Current Spannung 12 VDC Wohnmobilanschluss 12 V/30 A *1 Strom 30 A Überlast 418 W, 2 s Spannung...

  • Page 104: Fehlerbehebung

    14. FEHLERBEHEBUNG Beschreibung Lösung Fehlercode Wenden Sie sich an den Händler, wenn das Symptom Warnmeldung D-AMCU nach dem Neustarten des Geräts weiterhin besteht. Wenden Sie sich an den Händler, wenn das Symptom Warnmeldung D-BMS nach dem Neustarten des Geräts weiterhin besteht. Wenden Sie sich an den Händler, wenn das Symptom Kommunikationsfehler D-A nach dem Neustarten des Geräts weiterhin besteht.
  • Page 105 Wenden Sie sich an den Händler, wenn das Symptom DC-Eingangsspannung niedrig nach dem Neustarten des Geräts weiterhin besteht. Wenden Sie sich an den Händler, wenn das Symptom Überstrom DC-Eingang nach dem Neustarten des Geräts weiterhin besteht. Wenden Sie sich an den Händler, wenn das Symptom Überstrom Wechselrichterausgang nach dem Neustarten des Geräts weiterhin besteht.
  • Page 106 Eingangsspannungsbereichs der EP500Pro liegt. D-BAT voll Die Batterie ist voll. Die Batterie ist leer. Laden Sie die EP500Pro auf. Der Alarm erlischt D-BAT leer automatisch, wenn der Ladezustand der Batterie 5 % erreicht. Schalten Sie AC auf dem Bildschirm ein.
  • Page 107 Prüfen Sie, ob die AC-Eingangsspannung den Technischen Daten des Geräts entspricht. Multi-Break-Phasenfehler Löschen Sie den Alarmverlauf oder starten Sie das Gerät neu. Prüfen Sie, ob die Einstellung „PV parallel enable“ (PV-Parallelschaltung aktivieren) mit dem PV-Eingang übereinstimmt. PV-Parallelschaltungsfehler Wenden Sie sich an den Händler, wenn das Symptom nach dem Neustarten des Geräts weiterhin besteht.
  • Page 108 Lasten den Technischen Daten des Geräts entsprechen. 12V/30A-DC-Anschluss gesperrt Wenden Sie sich an den Händler, wenn das Symptom nach dem Neustarten des Geräts weiterhin besteht. Schalten Sie die EP500Pro aus und lassen Sie sie abkühlen. Ungewöhnliche BMS-Temperatur Betreiben Sie die EP500Pro bei der empfohlenen Temperatur Wenden Sie sich an den Händler, wenn das Symptom...

  • Page 109: Häufig Gestellte Fragen

    Garantieverlängerung (sofern erworben) tritt erst in Kraft, wenn die normale Garantie abgelaufen ist. • Kann die Firmware des Geräts aktualisiert werden? Ja, Sie können die Firmware einschließlich ARM, DSP, IoT und BMS über die BLUETTI App aktualisieren. • Kann das Gerät gleichzeitig ge- und entladen werden? •...

  • Page 110: Erklärung

    Erdbeben et.) oder durch vorsätzliche Fahrlässigkeit, missbräuchliche Verwendung seitens des Benutzers oder andere außergewöhnliche Umstände verursacht werden. • BLUETTI haftet nicht für Unfälle oder Schäden, die durch Nichtbeachtung der in der Bedienungsanleitung enthaltenen Hinweise verursacht werden. • Nutzen Sie das Gerät nicht für Geräte oder Apparaturen, die Einfluss auf die persönliche Sicherheit haben (automatische Energievorrichtungen, Hi-Fi-Geräte,...
  • Page 112 Weitere Informationen finden Sie hier: @ BLUETTI Support @ BLUETTI Official @ bluetti_inc @ bluetti.inc @bluetti_official sale-eu@bluettipower.com sale-uk@bluettipower.com Kundendienstanschrift EU: Lise-Meitner-Straße 14, 28816 Stuhr, Deutschland Kundendienstanschrift UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD Unternehmen: POWEROAK GmbH EU REP Anschrift: Lindwurmstr.
