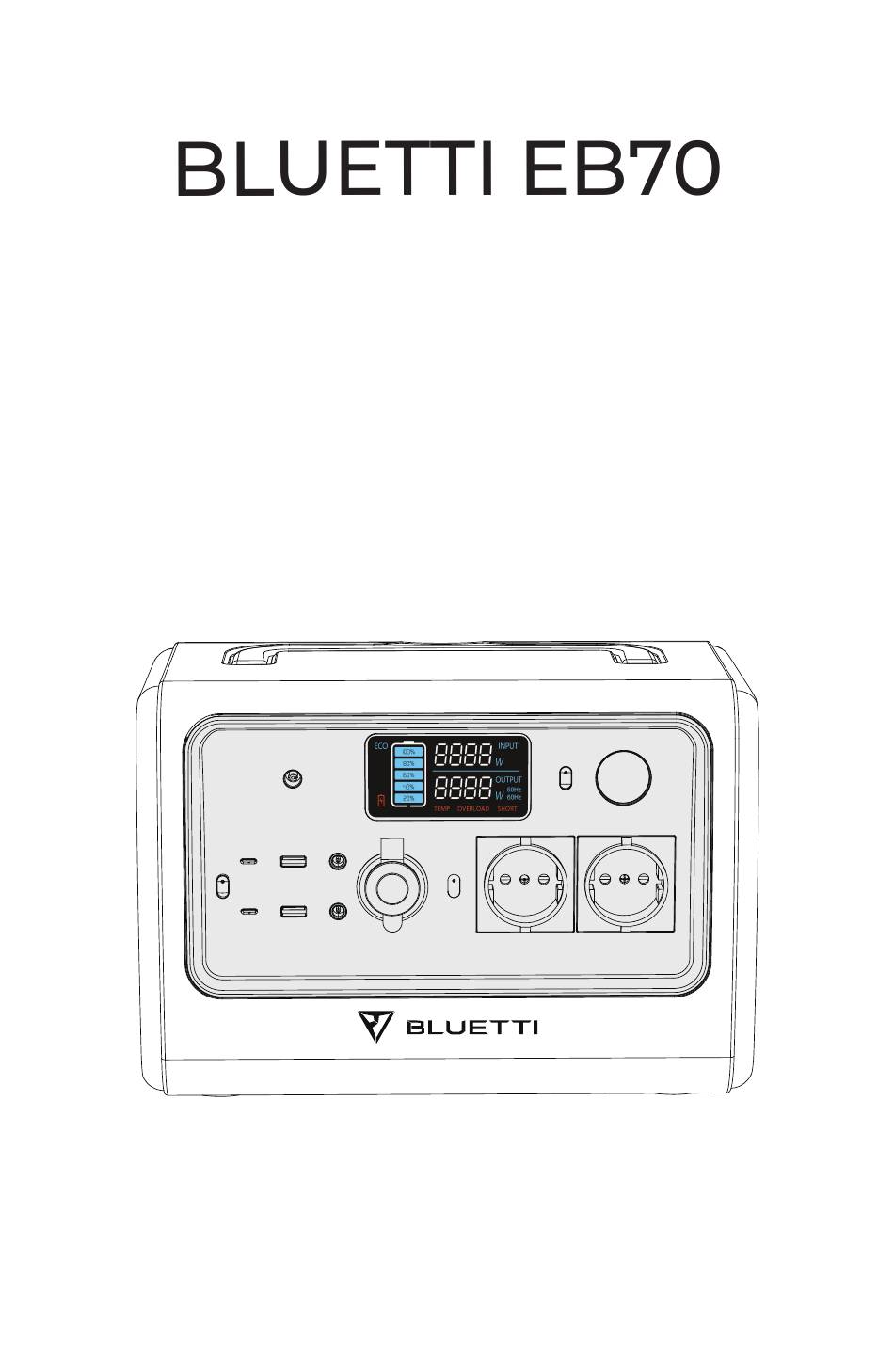

  • Page 1 User Manual...
  • Page 2 Thank You Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.

  • Page 3: Table Of Contents

    CONTENTS Safety Instructions General Safety Handling Storage and Usage What's In The Box Standard Packaging Product Overview Diagram Specifications Operation LCD Screen Powering On/Off Mode Setting Charging Discharging Appendix FAQs (Frequently Asked Questions) FCC Warning Technical Support...

  • Page 4: Safety Instructions

    • Unauthorized disassembly, alteration of the equipment or modification of the software code is not allowed. BLUETTI shall not be liable for the following circumstances: • Equipment damage caused by force majeure, such as earthquake, fire, storm, flood, mudslide, etc.
  • Page 5 Do not move the unit during operation as the vibrations and shocks associated with movement may cause damage to the internal hardware. • In case of malfunction, turn off the unit immediately and contact BLUETTI support or your local BLUETTI dealers if this manual cannot adequately explain the malfunction to you. •...

  • Page 6: Handling

    It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions.

  • Page 7: What's In The Box

    What's In The Box Standard Packaging Power Station AC Adapter Car Charging Cable Solar Charging Cable User Manual Warranty Card * AC Adapter: 120cm/47in. Car Charging Cable: 72cm/28in. Cigarette lighter port to DC7909. Solar Charging Cable: 150cm/59in. MC4 to DC7909. Note: Package details are subject to change without prior notice.

  • Page 8: Product Overview

    Product Overview Diagram 1. Charging Port 7. USB-C Port 2. LCD Screen 8. USB-A Port 3. Wireless Charging Pad 9. DC5521 Port 4. LED Lamp Button 10. Cigarette Lighter Port 5. LED Lamp 11. AC Power Button 6. DC Power Button 12.

  • Page 9: Specifications

    Specifications EB70 General Battery Capacity 716Wh Cell Type LiFePO4 Dimensions (L*W*H) 12.6*8.5*8.7IN/320*216*221MM Weight 21.4LB/9.7KG Discharging Temperature -4-104°F/-20-40°C Charging Temperature 32-104°F/0-40°C Working Humidity 10-90% AC Output 120V 800W Power 220-240V 1000W Surge 1400W Frequency 50-60Hz DC Output Voltage 12VDC Cigarette Lighter Port *1...

  • Page 10: Operation

    Operation LCD Screen a: ECO Mode e: Temperature Anomaly Alert b: Battery Capacity f: Output Power c: Input Power g: Overload Alert d: Low-battery Alert h: Short-circuit Alert Powering On/Off Powering on: Press the AC/DC Power Button to start up corresponding output. Green light(on the button) LCD Display *The LCD screen is on for about 30-60 seconds.

  • Page 11: Mode

    : Under 'Setting Mode', press the AC power button to switch. Charging AC Charging Simply plug the EB70 into a standard wall outlet and start charging. AC Outlet AC Adapter Charger plug MUST be fully inserted into the charging port of the machine.
  • Page 12 ONLY use solar panels with compatible voltage. Car Charging Connect the EB70 directly to the vehicle plug-in cigarette lighter port via the car charging cable. Car Charging Cable Cigarette lighter MUST be fully inserted into the lighter port of the machine.

  • Page 13: Discharging

    Generator Charging Connect the AC adapter input plug to the generator while the output plug goes to the charging port of EB70. Discharging 10Wh Television Smart Phone LED Light Bulb Around 7-8 Hrs Around 50-60 Times Around 20-30 Hrs 10Wh...

  • Page 14: Appendix

    A: Yes. Press the DC Power Button to enable the wireless charging. Q: Can it charge and discharge at the same time? A: Yes. It supports pass-through charging. EB70 comes with the premium LiFePO4 battery and proprietary Battery Management System to ensure that it can charge and discharge at the same time.

  • Page 15: Fcc Warning

    Technical Support Should you require any further assistance, please do not hesitate to contact BLUETTI service team. BLUETTI POWER INC Web: https://www.bluettipower.com/ Tel: 833-988-3663 / 702-463-4792 Mail: service@bluettipower.com Add: 6185 S Valley View Blvd Ste D. Las Vegas, NV 89118.
  • Page 17 Benutzerhandbuch...
  • Page 18 Innen- und Außenbereich treu zu bleiben und gleichzeitig ein außergewöhnliches und umweltfreundliches Erlebnis für Ihr Zuhause und unsere Welt zu bieten. Aus diesem Grund ist BLUETTI in über 70 Ländern präsent und genießt das Vertrauen von Millionen von Kunden auf der ganzen Welt.
  • Page 19 Inhalt Sicherheitshinweise Allgemeine Sicherheit Handhabung Aufbewahrung und Gebrauch Lieferumfang Standard Set Produktübersicht Schaubild Spezifikationen Bedienung LCD-Display Ein-/Ausschalten Modi Einstellung Laden Entladen Anhang FAQs (Häufig gestellte Fragen) Technischer Support...

  • Page 20: Sicherheitshinweise

    Die in diesem Handbuch aufgeführten Sicherheitsanforderungen dienen der Veran- schaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. Allgemeine Sicherheit •...
  • Page 21 • Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät Brand gerät.

  • Page 22: Handhabung

    Vibrationen und Stöße die Hardware im Inneren beschädigen können. • Schalten Sie das Gerät bei einer Störung sofort aus. Kontaktieren Sie zudem den BLUETTI Support oder Ihren BLUETTI Händler, wenn die vorliegende Anleitung keine ausreichende Erklärung liefert. • Stellen Sie das Gerät nicht auf eine instabile oder geneigte Fläche.

  • Page 23: Aufbewahrung Und Gebrauch

    Es wird empfohlen, das Gerät an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert. BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden.

  • Page 24: Lieferumfang

    Lieferumfang Standard Set Powerstation Netzteil Kfz Kabel Solar-Ladekabel Bedienungsanleitung Garantiekarte * Netzteil: 120cm. Kfz Kabel: 72cm Zigarettenanzünderanschluss auf DC7909. Solar-Ladekabel: 150cm/59in. MC4 to DC7909. Hinweis: Paketdetails können ohne vorherige Ankündigung geändert werden.

  • Page 25: Produktübersicht

    Produktübersicht Schaubild 1. Ladeanschluss 7. USB-C Buchse 2. LCD-Bildschirm 8. USB-A Buchse 3. Schnurloses Laden 9. DC5521 (Hohlsteckerbuchse) 4. LED-Lampentaste 10. Zigarettenanzünderanschluss 5. LED-Lampe 11. Wechselspannung Ein/Aus 6. Gleichstrom-Ein/Aus 12. Wechselspannung (SchuKo) Anschluss...

  • Page 26: Spezifikationen

    Technische Spezifikation EB70 Allgemein Akku Kapazität 716Wh Zellentyp LiFePO4 Abmessungen (L*B*H) 12.6*8.5*8.7IN/320*216*221MM Gewicht 21.4LB/9.7KG Entladetemperatur -4-104°F/-20-40°C Ladetemperatur 32-104°F/0-40°C Arbeitsfeuchtigkeit 10-90% Wechselspannung-Ausgang 120V 800W Leistung 220-240V 1000W Spitzenleistung 1400W Frequenz 50-60Hz Gleichspannung-Ausgang Spannung 12V Gleichspannung Zigarettenanzünder-Anschluss *1 Strom Spannung 12V Gleichspannung...

  • Page 27: Bedienung

    Betrieb LCD-Display a: ECO-Modus e: Warnung bei Temperaturanomalie b: Batteriekapazität f: Ausgangsleistung c: Eingangsleistung g: Überlastungswarnung d: Warnung bei schwacher Batterie h: Kurzschlusswarnung Ein-/Ausschalten Einschalten: Drücken Sie die Wechselstrom-/Gleichstrom-Taste, um den entsprechenden Ausgang zu starten. Grünes Licht (auf der Taste) LCD-Display EIN* *Der LCD-Bildschirm ist etwa 30-60 Sekunden lang eingeschaltet.

  • Page 28: Modi

    : Drücken Sie im „Einstellungsmodus “ die AC-Netztaste, um umzuschalten. Aufladen Wechselstrom Schließen Sie das EB70 einfach an eine normale Wandsteckdose an und beginnen Sie mit dem Aufladen. Netzsteckdose T200S 200W Netzteil In diesem Modus schaltet sich der AC-Ausgang automatisch nach 4 Stunden niedriger Leistung (≤10 W) oder ohne Last aus, um Energie zu sparen.
  • Page 29 PV-Laden Schließen Sie die Solarmodule (in Reihe oder parallel) über das Solarladekabel an EB70 an. Hinweis: Bitte stellen Sie sicher, dass Ihre Solarmodule folgende Anforderungen erfüllen: : 12-28V Eingangsstrom: 8 A max. Eingangsleistung: 200 W max. MC4 Verbinder Solarladekabel Die Verwendung von Solarmodulen mit einer höheren Spannung als der für das Gerät angegebenen.

  • Page 30: Laden

    Laden mittels Generator Verbinden Sie den Eingangsstecker des Netzteils mit dem Generator, während der Ausgangsstecker mit dem Ladeanschluss des EB70 verbunden ist. Netzteil Entladen 10Wh Fernseher Smartphone LED-Glühbirne Etwa 7–8 Std. 50–60 mal Etwa 20–30 Std. 10Wh Elektrowerkzeuge Kühlschrank Kochgerät Etwa 7–8 Std.

  • Page 31: Anhang

    A: Ja. Klicken Sie auf die DC-Einschalttaste, um das kabellose Laden zu aktivieren. F: Kann es gleichzeitig laden und entladen? A: Ja, das „Pass-Through-Laden “ wird von dem Gerät unterstützt. Die EB70 wird mit einem hochwertigen LiFePO4-Akku und einem ausgereiften Batteriemanagementsystem ausgeliefert, um sicherzustellen, dass sie gleichzeitig geladen und entladen werden kann.

  • Page 32: Technischer Support

    Technischer Support Sollten Sie weitere Hilfe benötigen, wenden Sie sich bitte an das BLUETTI-Serviceteam. BLUETTI POWER INC Internet: https://www.bluettipower.eu E-Mail: sale-eu@bluetti.com Lindwurmstraße 114, 80337 München, Germany. Company: POWEROAK GmbH Address: Lise-Meitner-Str. 14 28816 Stuhr Germany Mail: logi@bluetti.de Company: POWEROAK ENERGY UK CO.,LTD Address: Unit 2 NorthGate, Bolsover Business Park, Woodhouse Lane Chesterfield England, S44 6BD...
