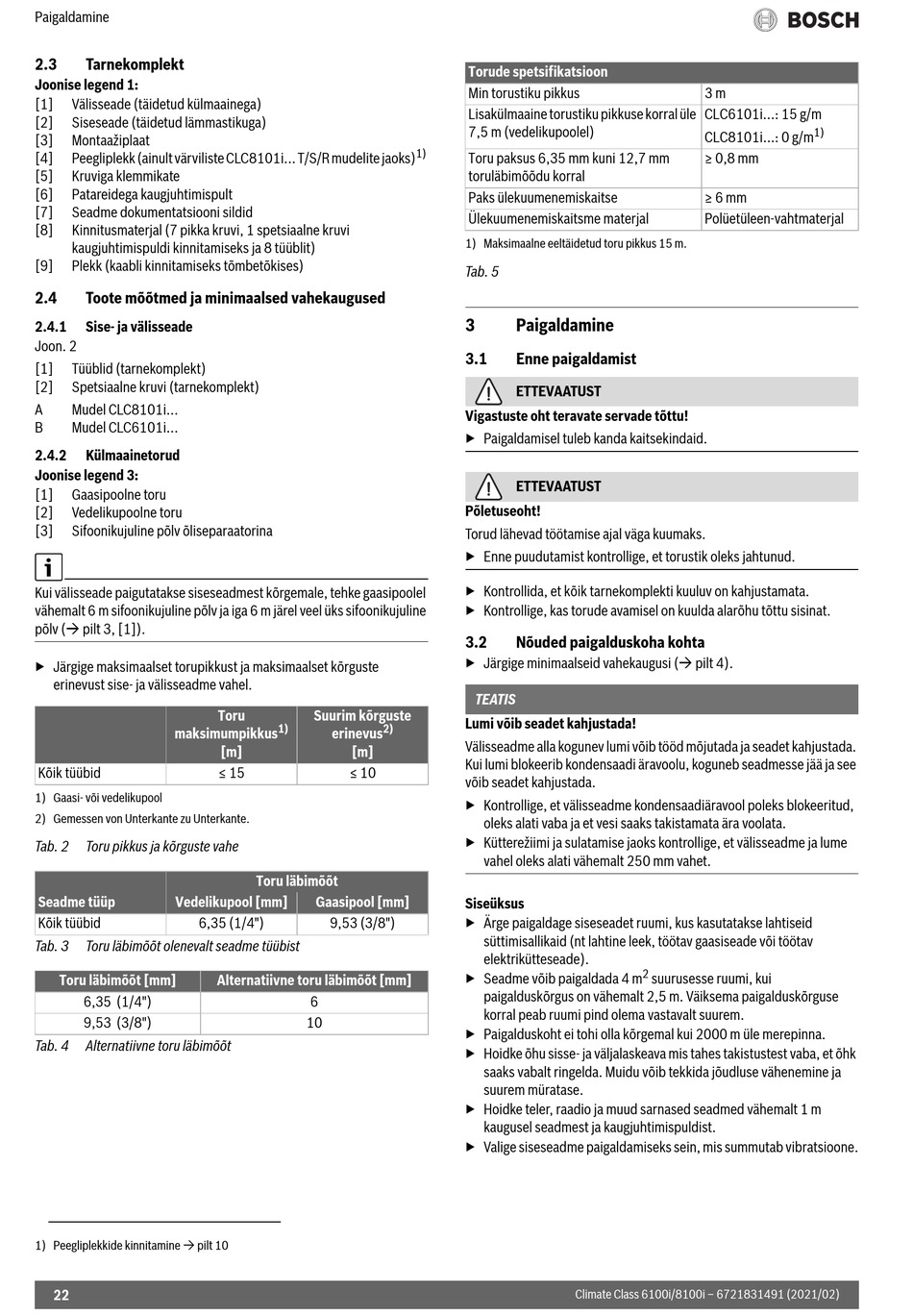

Paigaldamine

2.3

Tarnekomplekt

Joonise legend 1:
[1] Välisseade (täidetud külmaainega)
[2] Siseseade (täidetud lämmastikuga)
[3] Montaažiplaat
[4] Peegliplekk (ainult värviliste CLC8101i... T/S/R mudelite jaoks)
[5] Kruviga klemmikate
[6] Patareidega kaugjuhtimispult
[7] Seadme dokumentatsiooni sildid
[8] Kinnitusmaterjal (7 pikka kruvi, 1 spetsiaalne kruvi
kaugjuhtimispuldi kinnitamiseks ja 8 tüüblit)
[9] Plekk (kaabli kinnitamiseks tõmbetõkises)
2.4 Toote mõõtmed ja minimaalsed vahekaugused
2.4.1 Sise- ja välisseade
Joon. 2
[1] Tüüblid (tarnekomplekt)
[2] Spetsiaalne kruvi (tarnekomplekt)
A Mudel CLC8101i...
B Mudel CLC6101i...
2.4.2 Külmaainetorud
Joonise legend 3:
[1] Gaasipoolne toru
[2] Vedelikupoolne toru
[3] Sifoonikujuline põlv õliseparaatorina
Kui välisseade paigutatakse siseseadmest kõrgemale, tehke gaasipoolel
vähemalt 6 m sifoonikujuline põlv ja iga 6 m järel veel üks sifoonikujuline
põlv ( pilt 3, [1]).
▶ Järgige maksimaalset torupikkust ja maksimaalset kõrguste
erinevust sise- ja välisseadme vahel.
maksimumpikkus
Kõik tüübid
1) Gaasi- või vedelikupool
2) Gemessen von Unterkante zu Unterkante.
Tab. 2 Toru pikkus ja kõrguste vahe
Seadme tüüp Vedelikupool [mm]
Kõik tüübid 6,35 (1/4")
Tab. 3 Toru läbimõõt olenevalt seadme tüübist
Toru läbimõõt [mm]
6,35 (1/4")
9,53 (3/8")
Tab. 4 Alternatiivne toru läbimõõt
1) Peegliplekkide kinnitamine  pilt 10
22
Toru Suurim kõrguste
1) 2)
erinevus
[m] [m]
≤ 15 ≤ 10
Toru läbimõõt
Gaasipool [mm]
9,53 (3/8")
Alternatiivne toru läbimõõt [mm]
6
10
Torude spetsifikatsioon
Min torustiku pikkus
Lisakülmaaine torustiku pikkuse korral üle
7,5 m (vedelikupoolel)
1)
Toru paksus 6,35 mm kuni 12,7 mm
toruläbimõõdu korral
Paks ülekuumenemiskaitse
Ülekuumenemiskaitsme materjal
1) Maksimaalne eeltäidetud toru pikkus 15 m.
Tab. 5
3 Paigaldamine
3.1

Enne paigaldamist

ETTEVAATUST
Vigastuste oht teravate servade tõttu!
▶ Paigaldamisel tuleb kanda kaitsekindaid.
ETTEVAATUST
Põletuseoht!
Torud lähevad töötamise ajal väga kuumaks.
▶ Enne puudutamist kontrollige, et torustik oleks jahtunud.
▶ Kontrollida, et kõik tarnekomplekti kuuluv on kahjustamata.
▶ Kontrollige, kas torude avamisel on kuulda alarõhu tõttu sisinat.
3.2 Nõuded paigalduskoha kohta
▶ Järgige minimaalseid vahekaugusi ( pilt 4).
TEATIS
Lumi võib seadet kahjustada!
Välisseadme alla kogunev lumi võib tööd mõjutada ja seadet kahjustada.
Kui lumi blokeerib kondensaadi äravoolu, koguneb seadmesse jää ja see
võib seadet kahjustada.
▶ Kontrollige, et välisseadme kondensaadiäravool poleks blokeeritud,
oleks alati vaba ja et vesi saaks takistamata ära voolata.
▶ Kütterežiimi ja sulatamise jaoks kontrollige, et välisseadme ja lume
vahel oleks alati vähemalt 250 mm vahet.
Siseüksus
▶ Ärge paigaldage siseseadet ruumi, kus kasutatakse lahtiseid
süttimisallikaid (nt lahtine leek, töötav gaasiseade või töötav
elektrikütteseade).
▶ Seadme võib paigaldada 4 m
paigalduskõrgus on vähemalt 2,5 m. Väiksema paigalduskõrguse
korral peab ruumi pind olema vastavalt suurem.
▶ Paigalduskoht ei tohi olla kõrgemal kui 2000 m üle merepinna.
▶ Hoidke õhu sisse- ja väljalaskeava mis tahes takistustest vaba, et õhk
saaks vabalt ringelda. Muidu võib tekkida jõudluse vähenemine ja
suurem müratase.
▶ Hoidke teler, raadio ja muud sarnased seadmed vähemalt 1 m
kaugusel seadmest ja kaugjuhtimispuldist.
▶ Valige siseseadme paigaldamiseks sein, mis summutab vibratsioone.
Climate Class 6100i/8100i – 6721831491 (2021/02)
3 m
CLC6101i...: 15 g/m
1)
CLC8101i...: 0 g/m
≥ 0,8 mm
≥ 6 mm
Polüetüleen-vahtmaterjal
2
suurusesse ruumi, kui
