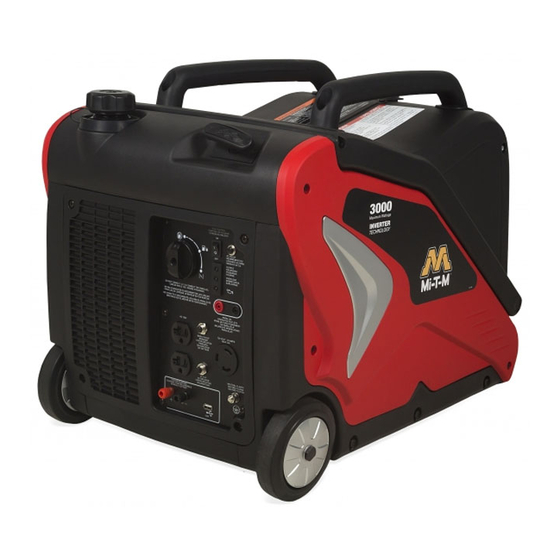

OPERATOR'S MANUAL FOR
GEN-3000-iMM0
GENERATOR
CAUTION
RISK OF INJURY! READ ENTIRE MANUAL BEFORE
OPERATING! THIS MANUAL IS AN IMPORTANT PART OF
THE GENERATOR AND MUST REMAIN WITH THIS UNIT!
©Copyright 2016, Mi-T-M Corporation®
37-1367-E/F/S-020821
Operator's Manual
