Probuilder 99007 Instruction Manual page 44

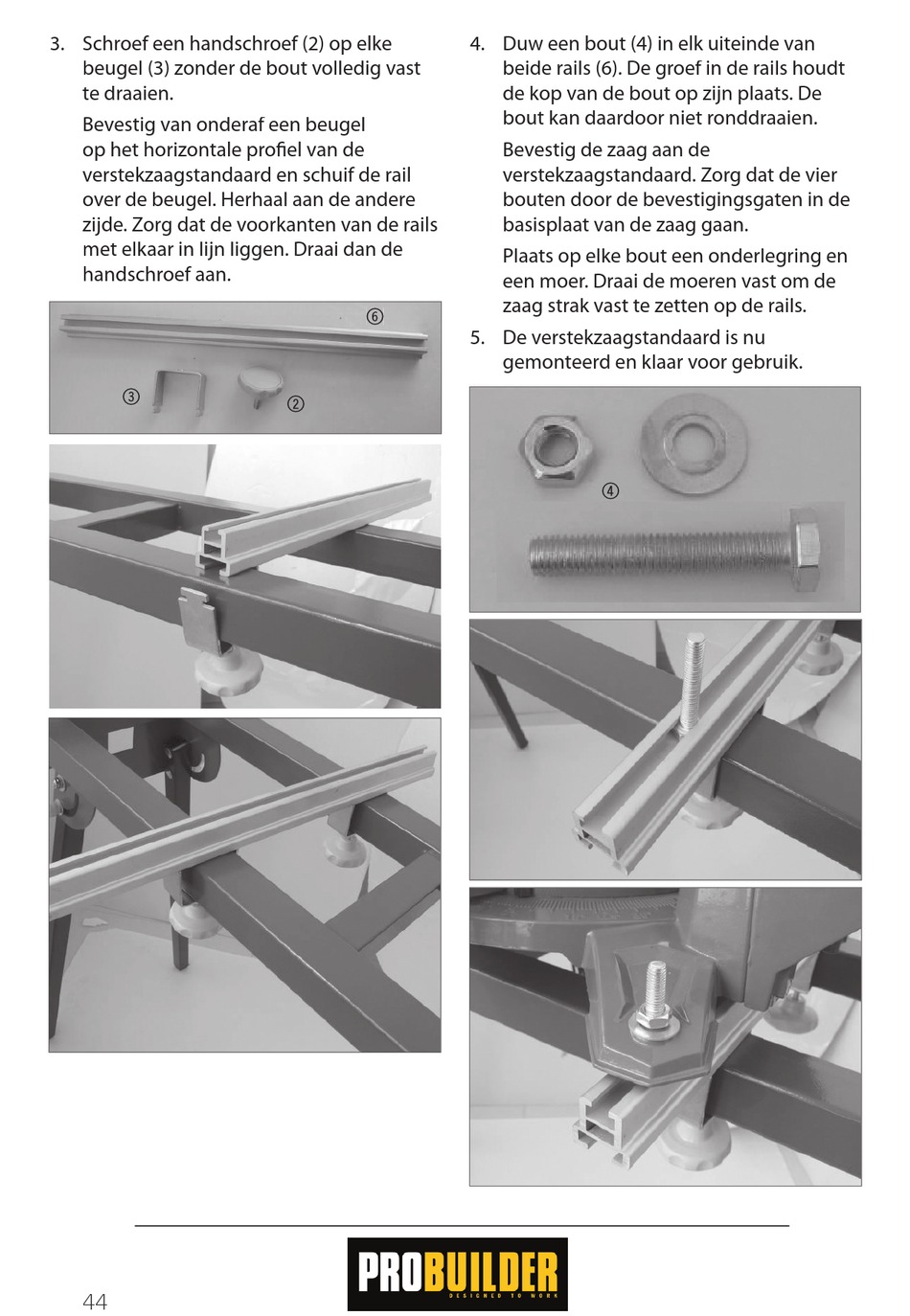

3. Schroef een handschroef (2) op elke
beugel (3) zonder de bout volledig vast
te draaien.
Bevestig van onderaf een beugel
op het horizontale pro� el van de
verstekzaagstandaard en schuif de rail
over de beugel. Herhaal aan de andere
zijde. Zorg dat de voorkanten van de rails
met elkaar in lijn liggen. Draai dan de
handschroef aan.
3
44
6
2
4. Duw een bout (4) in elk uiteinde van
beide rails (6). De groef in de rails houdt
de kop van de bout op zijn plaats. De
bout kan daardoor niet ronddraaien.
Bevestig de zaag aan de
verstekzaagstandaard. Zorg dat de vier
bouten door de bevestigingsgaten in de
basisplaat van de zaag gaan.
Plaats op elke bout een onderlegring en
een moer. Draai de moeren vast om de
zaag strak vast te zetten op de rails.
5. De verstekzaagstandaard is nu
gemonteerd en klaar voor gebruik.
4
