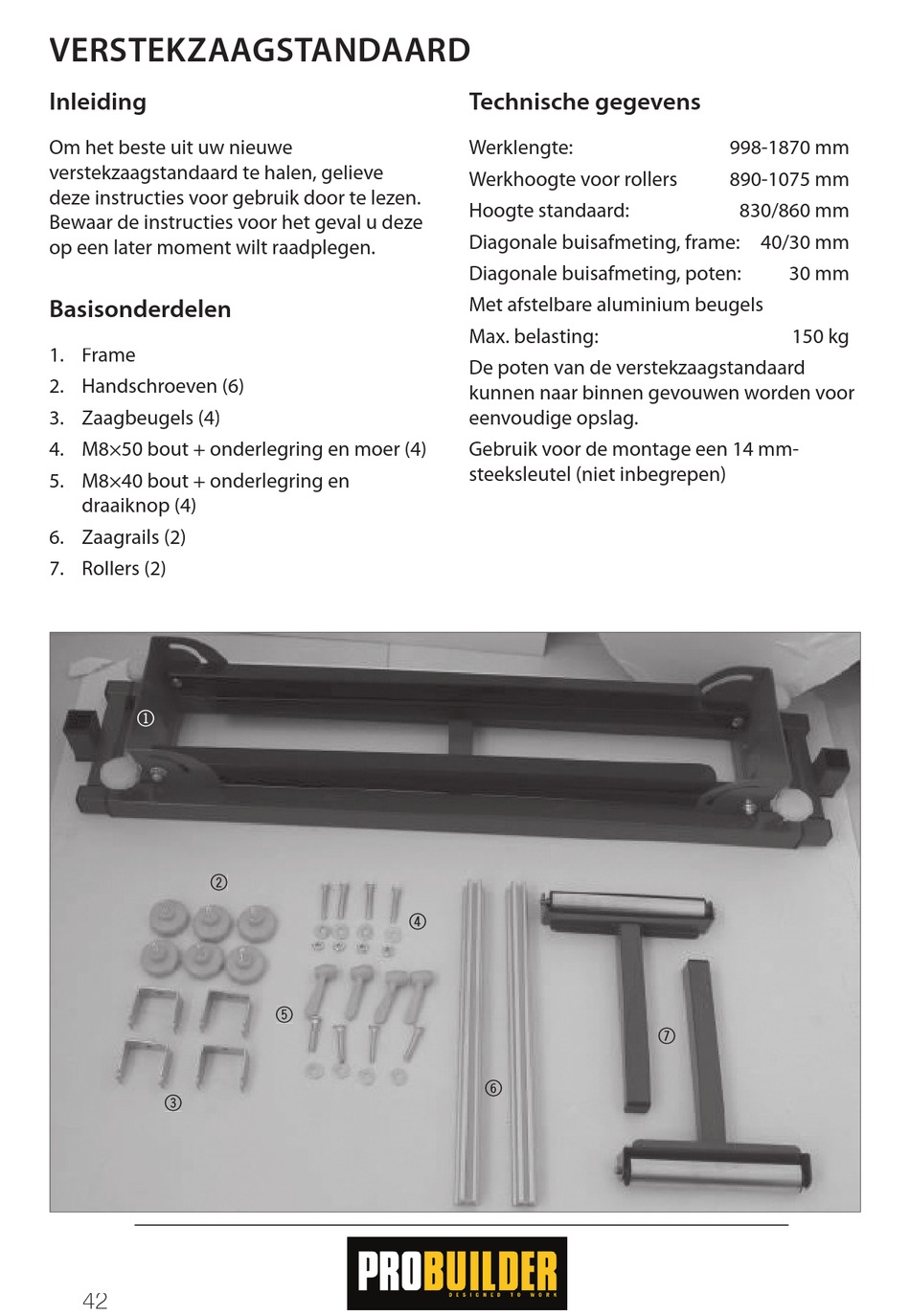

VERSTEKZAAGSTANDAARD
Inleiding
Om het beste uit uw nieuwe
verstekzaagstandaard te halen, gelieve
deze instructies voor gebruik door te lezen.
Bewaar de instructies voor het geval u deze
op een later moment wilt raadplegen.
Basisonderdelen
1. Frame
2. Handschroeven (6)
3. Zaagbeugels (4)
4. M8×50 bout + onderlegring en moer (4)
5. M8×40 bout + onderlegring en
draaiknop (4)
6. Zaagrails (2)
7. Rollers (2)
1
2
3
42
4
5

Technische gegevens

Werklengte:
Werkhoogte voor rollers
Hoogte standaard:
Diagonale buisafmeting, frame: 40/30 mm
Diagonale buisafmeting, poten:
Met afstelbare aluminium beugels
Max. belasting:
De poten van de verstekzaagstandaard
kunnen naar binnen gevouwen worden voor
eenvoudige opslag.
Gebruik voor de montage een 14 mm-
steeksleutel (niet inbegrepen)
6
998-1870 mm
890-1075 mm
830/860 mm
30 mm
150 kg
7
