Probuilder 99007 Instruction Manual page 32

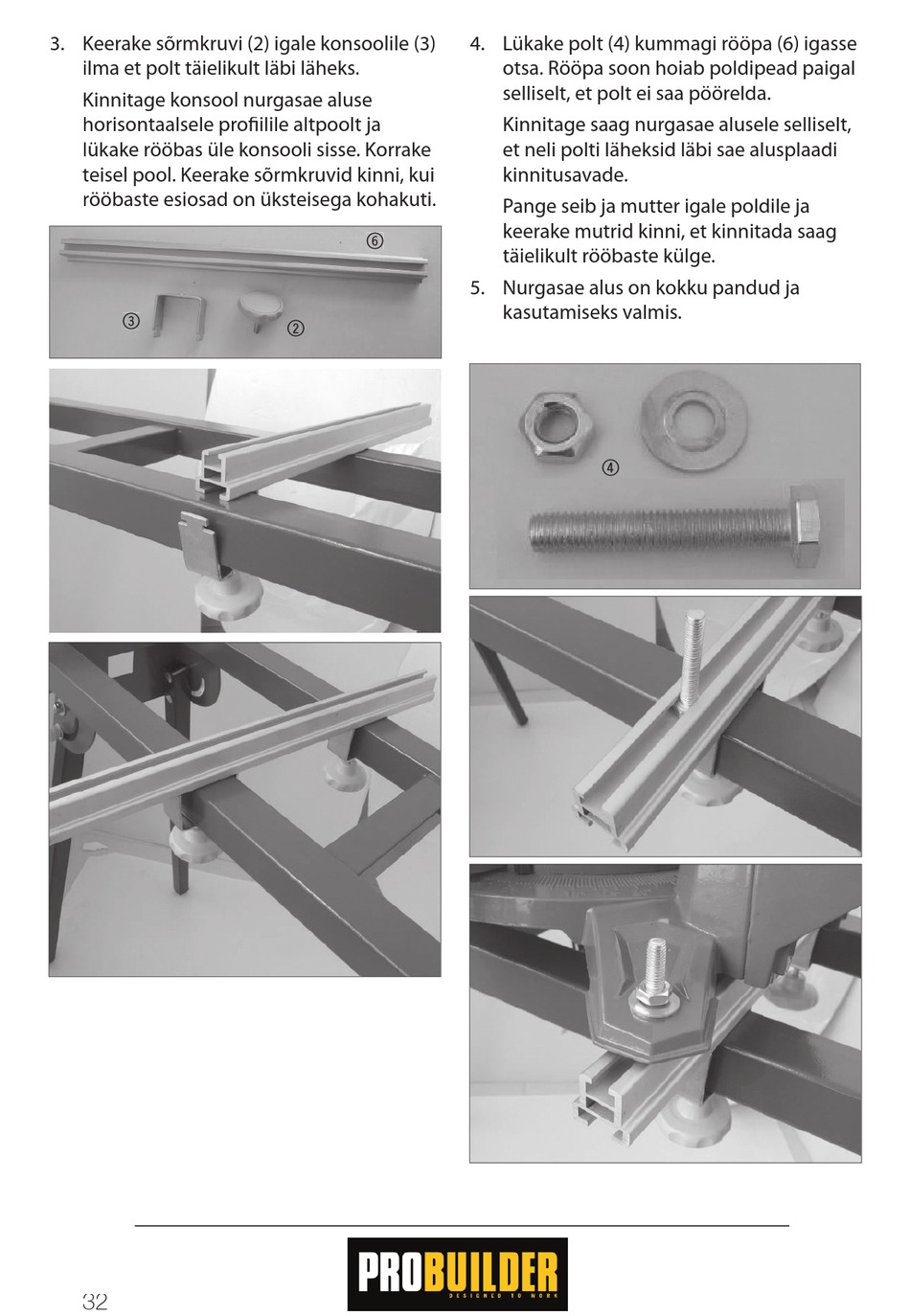

3. Keerake sõrmkruvi (2) igale konsoolile (3)
ilma et polt täielikult läbi läheks.
Kinnitage konsool nurgasae aluse
horisontaalsele pro� ilile altpoolt ja
lükake rööbas üle konsooli sisse. Korrake
teisel pool. Keerake sõrmkruvid kinni, kui
rööbaste esiosad on üksteisega kohakuti.
3
32
6
2
4. Lükake polt (4) kummagi rööpa (6) igasse
otsa. Rööpa soon hoiab poldipead paigal
selliselt, et polt ei saa pöörelda.
Kinnitage saag nurgasae alusele selliselt,
et neli polti läheksid läbi sae alusplaadi
kinnitusavade.
Pange seib ja mutter igale poldile ja
keerake mutrid kinni, et kinnitada saag
täielikult rööbaste külge.
5. Nurgasae alus on kokku pandud ja
kasutamiseks valmis.
4
