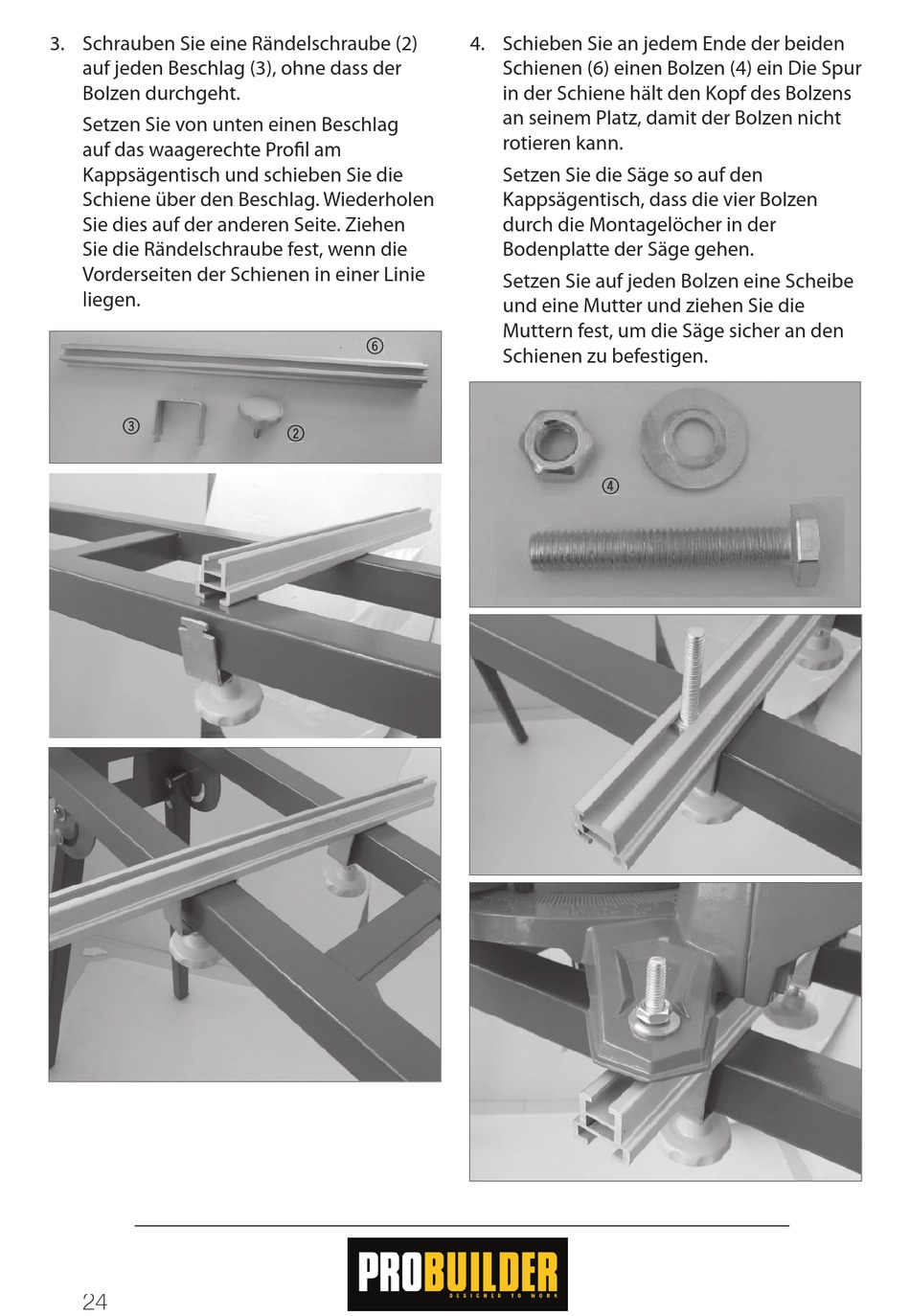

3. Schrauben Sie eine Rändelschraube (2)
auf jeden Beschlag (3), ohne dass der
Bolzen durchgeht.
Setzen Sie von unten einen Beschlag
auf das waagerechte Pro� l am
Kappsägentisch und schieben Sie die
Schiene über den Beschlag. Wiederholen
Sie dies auf der anderen Seite. Ziehen
Sie die Rändelschraube fest, wenn die
Vorderseiten der Schienen in einer Linie
liegen.
3
24
6
2
4. Schieben Sie an jedem Ende der beiden
Schienen (6) einen Bolzen (4) ein Die Spur
in der Schiene hält den Kopf des Bolzens
an seinem Platz, damit der Bolzen nicht
rotieren kann.
Setzen Sie die Säge so auf den
Kappsägentisch, dass die vier Bolzen
durch die Montagelöcher in der
Bodenplatte der Säge gehen.
Setzen Sie auf jeden Bolzen eine Scheibe
und eine Mutter und ziehen Sie die
Muttern fest, um die Säge sicher an den
Schienen zu befestigen.
4
