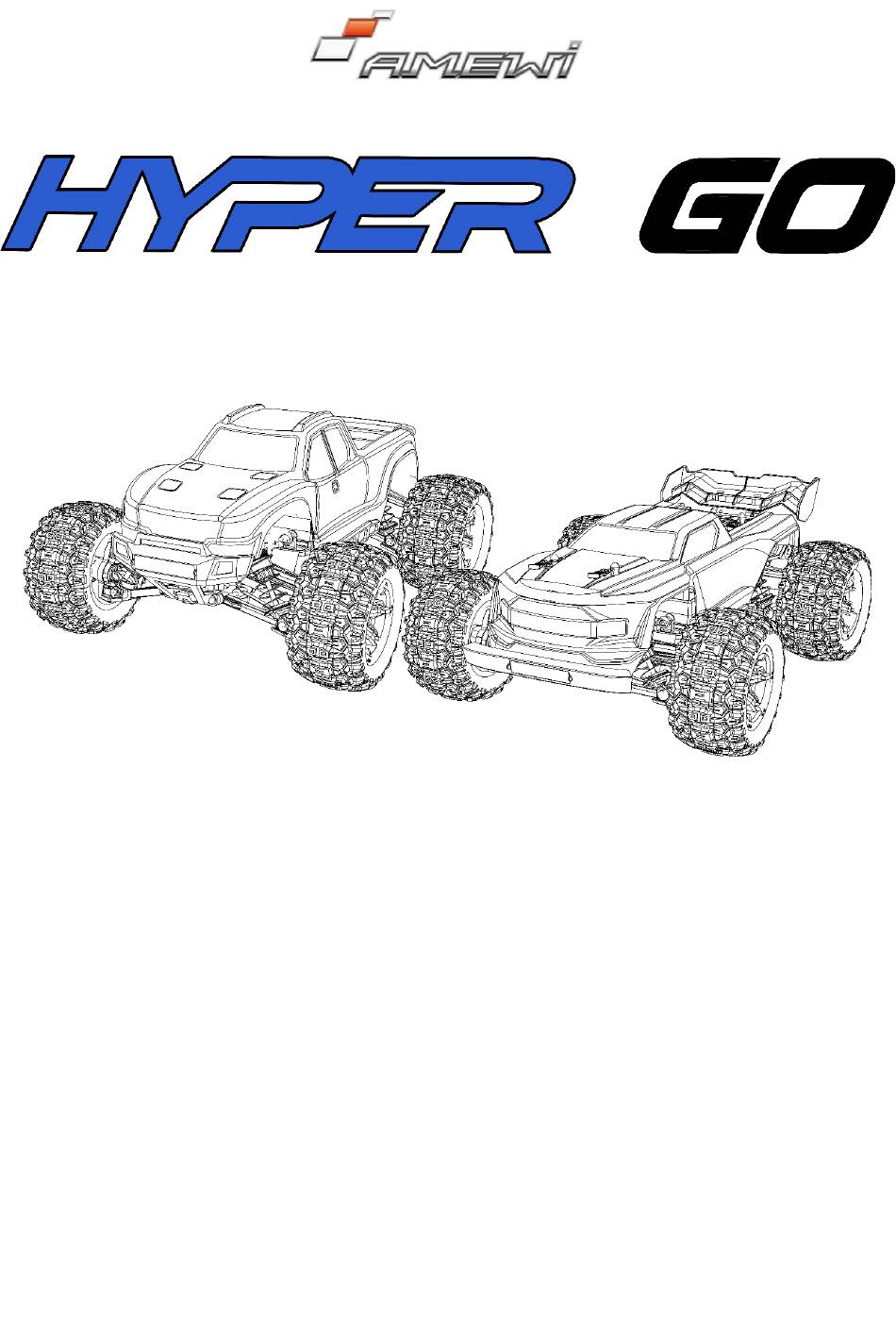

- Page 1 4WD MONSTER TRUCK/TRUGGY GPS 1:16 RTR Artikel-Nr. | Item No. 22602 – Monstertruck 22603 – Truggy BEDIENUNGSANLEITUNG / MANUAL...
- Page 3 700 specialist dealer and online retailers across Europe. The company AMEWI Trade GmbH is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der WEEE Reg. Nr. DE93834722 sowie der Batt-Reg.-Nr. DE 77735153 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Page 7: Vielen Dank
THANK YOU VIELEN DANK / Vielen Dank für den Kauf des Amewi Hyper GO Trucks. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi HYPER GO Truck. Please read the instruction manual carefully and keep it for future reference. -
Page 8: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK IMPORTANT NOTICE WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und -anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden. - Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie sehr heiß • sein können. Falsche Bedienung des Senders kann zu Verletzungen bei Ihnen oder anderen führen. Machen Sie sich unbedingt mit der Bedienung •...
- Page 10 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK THE APP DIE APP / Installieren Sie die Hyper Wheels App auf Ihrem Smartphone. Diese ist sowohl für IOS als auch für Android erhältlich. Bitte beachten Sie: das Fahrzeug kann auch ohne Smartphone betrieben werden. Install the Hyper Wheels app on your mobile phone.
-
Page 11: Verbindung Herstellen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK MAKE CONNECTION VERBINDUNG HERSTELLEN / Nachdem Sie die Fernsteuerung eingeschaltet haben, starten Sie die App auf Ihrem Smartphone und wählen Sie die Fernsteuerung in der angezeigten Liste. Die Verbindung wird hergestellt. After turning on the transmitter, open the app on your smartphone and select the remote control in the list that appears. The connection is established. -
Page 12: Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK THE TRANSMITTER DIE FERNSTEUERUNG / Fn (Kanal 3 Beleuchtung | Binden / CH3 Light control | Code matching) 2 TH.D/R (Gas Dual Rate / Throttle Dual Rate) 3 ST.TRIM (Lenkservo Trimmung / Steering servo trimmer) 4 ST.D/R (Lenkung Dual Rate / Steering Dual Rate) 5 TH.NOR REV (Gas Umkehr / Throttle reverse) - Page 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK Führen Sie folgende Schritte aus, um die Bindung zwischen Fernsteuerung und Empfänger neu herzustellen. Drücken und halten Sie den „Fn“ Knopf (wie auf dem nachfolgenden Bild gezeigt) und schalten Sie die Fernsteuerung ein. Lassen Sie den Knopf los, sobald die Signal Status LED blinkt.
- Page 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK SETTINGS ON THE REMOTE CONTROL EINSTELLUNGEN AN DER FERNSTEURUNG / 2 TH.D/R 3 ST.TRIM 4 ST.D/R Gas Dual Rate Lenkung Trimmung Lenkung Dual Rate Regelt die maximale Geschwindigkeit zwischen Wenn das Auto nicht geradeaus läuft, kann dies über Über diesen Poti kann der maximale Lenkeinschlag 30% und 100%.
- Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK 7 Grüne Statusleuchte / Green indicator light (Signal) 8 Rote Signalleuchte / Red indigator light (Power) Leuchtet dauerhaft Arbeitet korrekt Leuchtet dauerhaft Arbeitet korrekt Stay on Working well Stay on Working well Blinkt schnell Bindemodus Blinkt langsam Sender Batterien schwach...
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK 12 Turbopower / Ejection Drücken Sie den Turbopowerknopf, das Fahrzeug fährt mit maximaler Geschwindigkeit vorwärts. (Die Geschwindigkeit wird in diesem Fall von TH.D/R nicht beeinflusst.) Press the ejection button, the car will move forward as the maximum speed. (The maximum speed is not affected by TH.D/R) Wenn Gashebel Lenkrad nicht richtig funktionieren, kalibrieren Sie bitte nach der folgenden Methode: Wenn der Sender ausgeschaltet ist, drücken und halten Sie die...
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK WHEELIE BAR INSTALLATION WHEELIE BAR ANBRINGEN / Befestigen Sie die Wheelie bar am Heck des Fahrzeugs mit vier Schrauben. Fix the wheelie bar to the rear of the car with 4 screws. Bitte entfernen Sie zuerst die Schrauben an der Aufnahme. Please remove the screws on the mount first.
- Page 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK BATTERY INSTALLATION AKKU EINLEGEN / Drehen Sie den Verschlussknopf und klappen Sie den Haltebügel auf. 2. Schließen Sie den Stecker des Reglers am Akku an. 3. Legen Sie den Akku in die Halterung und stellen Sie sicher, dass er richtig liegt. 4.
- Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK BATTERY AKKU LADEN / CHARGING THE Der Akku für das Fahrzeug ist ein LiPo Akku 7,4V 1050mAh 25C. Wenn Sie mit einem USB-Ladenetzteil (Nicht im Lieferumfang enthalten) mit 5V 2A laden, liegt die Ladezeit bei ca. 120 Minuten. Während des Ladevorgangs blinkt die grüne LED am USB-Ladekabel.
- Page 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK KAROSSERIE BEFESTIGEN NUR 22602 / INSTALL THE BODY ONLY 22602 1. Drehen Sie den Karosserieverschlussknopf (Bild 1) und öffnen Sie den Verschluss (Bild 2). 1. Turn the body lock knop (pic 1), then flip up to open the lock (pic 2). 2.
- Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK KAROSSERIE BEFESTIGEN NUR 22603 / INSTALL THE BODY ONLY 22603 Richten Sie die 4 Löcher der Karosserie mit den Karosseriehaltern aus und drücken Sie sie dann leicht nach unten. Aline the 4 holes of the car body with the body pillars, then install it. Stecken Sie die 4 Karosserieklammern in die Löcher, um die Karosserie zu verriegeln.
- Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK VORDERER STOSSFÄNGERS 22602 / FRONT BUMPER ASSEMBLY 22602 VORDERER STOSSFÄNGERS 22603 / FRONT BUMPER ASSEMBLY 22603 VORDERE QUERLENKER / FRONT SWING SET...
- Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK HINTERE QUERLENKER / REAR SWING SET DIFFERENTIAL SET...
- Page 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK HAUPTANTRIEB SET / MAIN DRIVING SET SERVO SET LENKUNG / STEERING...
- Page 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK DÄMPFER SET / SHOCK SET MOTOR SET Drehen Sie die Rändelmutter, um die Federspannung zu erhöhen oder zu verringern. Spin the suspension adjuster to adjust the shock absorber strength.
- Page 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK...
- Page 27 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK...
- Page 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK...
- Page 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK...
- Page 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK...
- Page 31 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL HYPER GO TRUCK 22602 22603 Ersatzteile und Zubehör finden Sie unter amewi.com...
