OUNEVA VC02-0072 Installation Manual

Tuotetiedot
Tuotekoodi

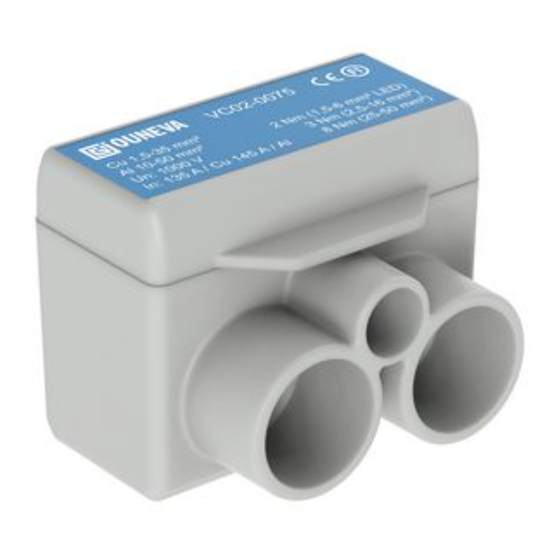

VC02-0072 Haaroitusliitin Al 2x50 / Cu 2x35 + 1,5-6 mm² Harmaa
VC02-0075 Haaroitusliitin Al 2x50 / Cu 2x35 + 1,5-6 mm² Sininen
VC02-0076 Haaroitusliitin Al 2x50 / Cu 2x35 + 1,5-6 mm² Keltavihreä
Asennus
Vapaasti kaapelissa
Asennustapa
Kytkentä
Ruuvin koko
AV
Tiivistys (OD01-0078 tiivistesarja tarvitaan)
Leikkaa tulppaan reikä ja työnnä
kaapeli siitä läpi (2,5 - 16 mm
johtimille pl. LED liitäntä).
Asenna johtimet kiristämällä
paikalleen yllä mainitulla tavalla.
Johdintaulukko, poikkipinta-ala ja johtojen määrä / kytkentätila (Al-johtimien määrä suluissa)
2 2
1,5 mm 2,5 mm
- 3
Ouneva Oy
Teollisuustie 21
FI-82730 Tuupovaara, Finland
Tuotenimi
Avaaminen ja sulkeminen
Avaa kotelo esim. talttapäisellä
ruuvimeisselillä
Sulje kotelo kevyesti painamalla
M10
Ruuvi 1 Kiristysmomentti
5
AV
M6
Ruuvi 2
3
AV
Max. Johdin ala
2
Tuki ehjillä sulkutulpilla
käyttämättömät liitännät
painamalla sulkutulppa tiiviisti
oikean puoleisen kuvan
osoittamalla tavalla. Kunnolla
asennettuna se jää liitännän
sisään.
2 2
6 mm 10 mm 16 mm
3 3 3 (1)
2
70 mm 95 mm
- -
Tel. +358 400 179 750
info@ouneva.fi
I I
n Al n Cu
145 A 135 A
145 A 135 A
145 A 135 A
3-8 Nm
(M10)
1,5-6 mm² (M6)
2,5-16 mm² (M10)
25-50 mm² (M10)
2 2
25 mm 35 mm
2 (1) 1 (1)
2 2
120 mm 150 mm
- -
U
n
1000 V
1000 V
1000 V
Johtimien asennus
Liittimeen voidaan kytkeä kupari- tai
alumiinijohtimia. Al-johtimia kytkettäessä
suositellaan käytettäväksi liitosrasvaa myös
johdossa (Esim. Penetrox). Samaan johdintilaan
voidaan kytkeä enintään 3 vierekkäistä
standardipoikkipinta-alan Cu- johdinta. Johtimien
yhteenlaskettu poikkipinta-ala ei saa ylittää
liittimen max. johdon poikkipinta-alaa.
Käytettäessä Al-johtimia, saa johdintilaan kytkeä
2 Nm (M6)
ainoastaan yhden johdon riippumatta
poikkipinta-alasta.
LED input
Hienolankaisissa johtimissa suositellaan
käytettäväksi johdinpääholkkeja.
Sektorin muotoiset johtimet on muokattava
pyöreiksi ennen asennusta.
Tue liitin kiristyksen ajaksi.
2 Nm
Kuorintapituus L
3 Nm
8 Nm
-
-
50 mm²
2
1
2 2
50 mm
Taulukossa olevat johtimien luvut
tarkoittavat vain tehdasmaisesti
(1)
asennettuja liittimiä.
2 2 2
185 mm 240 mm
- -
www.ounevagroup.fi
www.ounevaproducts.fi
ASENNUSOHJE
16.4.2021
16 mm
L
Huom!
IP33 kosketussuojaus
saavutetaan OD01-0078
tiivistyspakkauksen avulla.
Ilman tiivistystä ≥25 mm 2
johtimilla johdintilassa (1)
ja 6 mm 2 LED-johdintilassa
(2) suojausluokka on IP23
2 2
300 mm 400 mm
- -
