OUNEVA VC02-0005 Installation Manual

Tuotetiedot
Tuotekoodi Tuotenimi

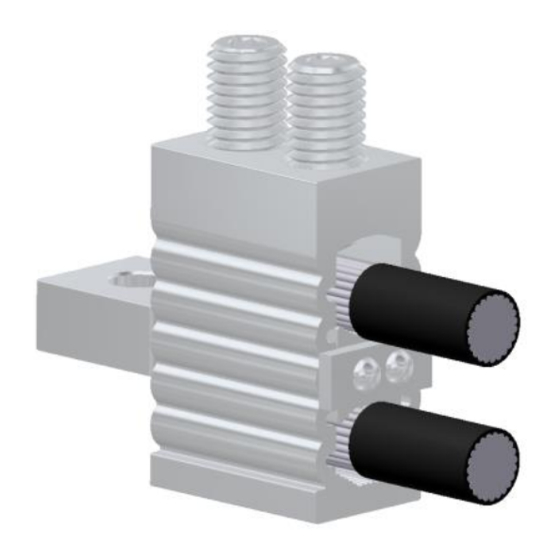

VC02-0005 Yleiskaapelikenkä 2x(Al 25-120mm²/ Cu 25-95mm²)
Asennus
Ruuvi M14
Asennustapa
OT-yleisliittimet ovat tarkoitettu alumiini- ja
kuparikaapeleiden liittämiseen.
- Poista eristys kaapelista. Ks. kuorintapituus L
taulukosta alapuolella.
- Poista mahdollinen oksidikerros harjaamalla.
- Sektorikaapeli on muokattava pyöreäksi ennen
asennusta.
- Liitin on esirasvattu liitosrasvalla.
Kytkentä
Ruuvin avainväli
Kiristysmomentti M
M10/8.0/DIN 934
D10/DIN 6796 ; SFS 3737
D10/SFS 3738
D10/SFS 3738
M10x35/8.8/DIN 933
Asennus virtakiskoon:
- Kun kytket liittimen virtakiskoon, varmistu että liitospinnat
ovat puhtaat ja reikien reunoilla ei ole purseita.
- Käytä kuvan mukaisia tai vastaavia kiinnitystarvikkeita.
- Suositus kiritysmomentti 30-44 Nm
Huom! Ruuvin pituus riippuu virtakiskon paksuudesta.
Johdintaulukko, johtojen määrä, kpl/ kytkentätila, Al-kaapeli suluissa, Cu(Al)
2
1,5 mm 2,5 mm
- -
2 2
70 mm 95 mm
1(1) 1(1)
Ouneva Oy
Teollisuustie 21
FI-82730 Tuupovaara
Finland
1
AV 6 mm
10 Nm
25-35 mm²
20 Nm
50-120 mm²
-
-
2 2
6 mm 10 mm
-
2
120 mm 150 mm
1(1)
Tel. +358 400 179 750
info@ouneva.fi
I
n Al
I
max Al
Kaapelit
Kuorintapituus
L
-
-
- Kiristä liitinruuvi yllämainittuun kiristysmomenttiin M.
- Tue liitintä kiristyksen aikana.
2 2
16 mm
- -
2 2
185 mm
- -
ASENNUSOHJE
I
n Cu
380 A 400 A
I
max Cu
- -
2x(Al 25-120 mm²/ Cu 25-120 mm²)
1
2 2
25 mm 35 mm
3(1) 3(1)
2 2
240 mm 300 mm
- -
www.ounevagroup.fi
www.ounevaproducts.fi
U
n
690 V
U
max
-
L 40±1 mm
1
2
50 mm
2(1)
2
400 mm
-
