OUNEVA OLE 25-95 Installation Manual

Tuotetiedot
Tuotenimi
Tuotekoodi

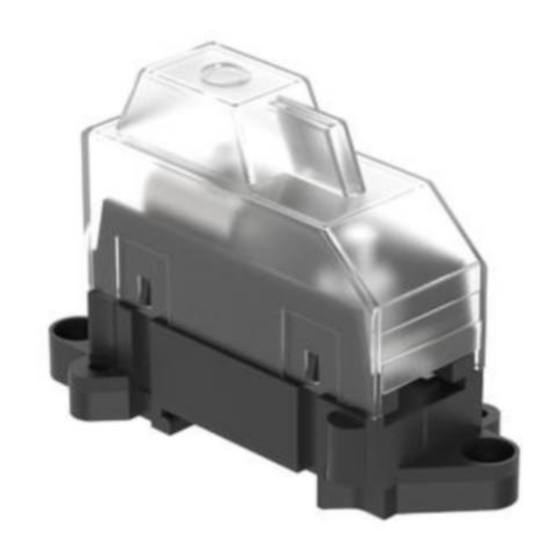

VC03-0001 OLE 25-95
Asennus
Ruuvi
Asennustapa
Kytkentä
Ruuvin koko
AV
Asennus virtakiskoon
-Suositeltu kiristysmomentti M6: 6-9 Nm
Johdintaulukko, poikkipinta-ala ja johtimien määrä / kytkentätila (Al-johtimien määrä suluissa)
2 2
1,5 mm 2,5 mm
- -
Ouneva Oy
Teollisuustie 21
FI-82730 Tuupovaara
Finland
Kannen avaus
Raota ja nosta kantta
lukituksien kohdilta
M8
Kierre Kiristysmomentti
AV 4
Max. Johdin ala
M6/8.0/DIN 934
M6/DIN 6796
M6x20/8.8/DIN 933
2 2
6 mm 10 mm
- -
2
70 mm
1(1)
Tel. +358 400 179 750
info@ouneva.fi
I I
n Al
320 A 320 A
Voit yhdistää liittimiä
toisiinsa ruuvikiinnityksellä
pohjasta (Ruuvi Ø 3,5)
25-95 mm²
20 Nm
2 2
16 mm 25 mm 35 mm
- 3(1) 2(1)
2 2
95 mm 120 mm 150 mm
1(1) -
U I
n Cu n max Al
690 V -
20 Nm
- -
- -
-
-
95 mm²
Johtimien asennus
Liittimeen voidaan kytkeä kupari- tai
alumiinijohtimia. Al-johtimia kytkettäessä,
suositellaan käytettäväksi liitosrasvaa myös johdossa
(esim. Penetrox). Samaan johdintilaan voidaan kytkeä
enintään 3 vierekkäistä standardipoikkipinta-alan Cu-
johdinta. Johtimien yhteenlaskettu poikkipinta-ala ei
saa ylittää liittimen max. johdon poikkipinta-alaa.
Käytettäessä Al-johtimia, saa johdintilaan kytkeä
ainoastaan yhden johdon riippumatta johdon
poikkipinta-alasta. Hienolankaisissa johtimissa
suositellaan käytettäväksi johdinpääholkkeja.
2 2
50 mm
Taulukossa olevat johtimien määrät
tarkoittavat vain tehdasmaisesti
1(1)
asennettuja liittimiä.
2 2
185 mm 240 mm
- - -
www.ounevagroup.fi
www.ounevaproducts.fi
ASENNUSOHJE
I U
max Cu max
- -
Asennus
ruuvikiinnityksellä
Max. Ruuvi Ø 4,5
27±2 mm
Kuorintapituus L
-
L
2 2 2
300 mm 400 mm
- -
