OUNEVA VC02-0004 Installation Manual

Tuotetiedot
Tuotekoodi Tuotenimi
VC02-0004
Asennus
Ruuvi M24
Asennustapa
OT-yleisliittimet ovat tarkoitettu alumiini- ja
kuparikaapeleiden liittämiseen.
- Poista eristys kaapelista. Ks. kuorintapituus L
taulukosta alapuolella.
- Poista mahdollinen oksidikerros harjaamalla.
- Sektorikaapeli on muokattava pyöreäksi ennen
asennusta.
- Liitin on esirasvattu liitosrasvalla.
Kytkentä
Ruuvin avainväli
Kiristysmomentti M
M12/8.0/DIN 934
D12/DIN 6796 ; SFS 3737
D12/SFS 3738
D12/SFS 3738
M12x35/8.8/DIN 933
Asennus virtakiskoon:
- Kun kytket liittimen virtakiskoon, varmistu että liitospinnat
ovat puhtaat ja reikien reunoilla ei ole purseita.
- Käytä kuvan mukaisia tai vastaavia kiinnitystarvikkeita.
- Suositus kiritysmomentti 50-75 Nm
Huom! Ruuvin pituus riippuu virtakiskon paksuudesta.
Johdintaulukko, johtojen määrä, kpl/ kytkentätila, Al-kaapeli suluissa, Cu(Al)
2
1,5 mm 2,5 mm
- -
2 2
70 mm 95 mm
3(1) 2(1)
Ouneva Oy
Teollisuustie 21
FI-82730 Tuupovaara
Finland

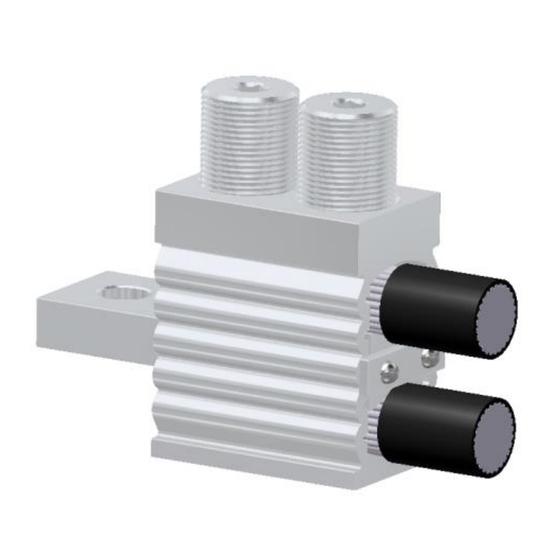

Yleiskaapelikenkä 2x70-240mm²
