OUNEVA VC02-0007 Installation Manual

Tuotetiedot
Tuotekoodi Tuotenimi
VC02-0007
Asennus
Ruuvi M18
Asennustapa
OT-yleisliittimet ovat tarkoitettu alumiini- ja
kuparikaapeleiden liittämiseen.
- Poista eristys kaapelista. Ks. kuorintapituus L
taulukosta alapuolella.
- Poista mahdollinen oksidikerros harjaamalla.
- Sektorikaapeli on muokattava pyöreäksi ennen
asennusta.
- Liitin on esirasvattu liitosrasvalla.
Kytkentä
Ruuvin avainväli
Kiristysmomentti M
M12/8.0/DIN 934
D12/DIN 6796 ; SFS 3737
D12/SFS 3738
D12/SFS 3738
M12x35/8.8/DIN 933
Asennus virtakiskoon:
- Kun kytket liittimen virtakiskoon, varmistu että liitospinnat
ovat puhtaat ja reikien reunoilla ei ole purseita.
- Käytä kuvan mukaisia tai vastaavia kiinnitystarvikkeita.
- Suositus kiritysmomentti 50-75 Nm
Huom! Ruuvin pituus riippuu virtakiskon paksuudesta.
Johdintaulukko, johtojen määrä, kpl/ kytkentätila, Al-kaapeli suluissa, Cu(Al)
2
1,5 mm 2,5 mm
- -
2 2
70 mm 95 mm
3(1) 2(1)
Ouneva Oy
Teollisuustie 21
FI-82730 Tuupovaara
Finland

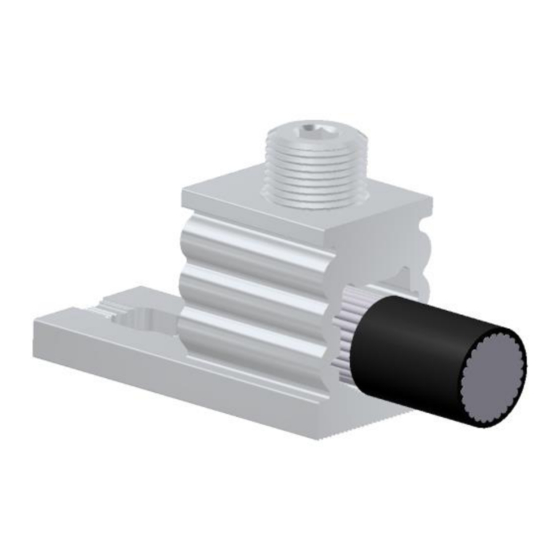

Yleiskaapelikenkä 35-240mm²
1
AV 8 mm
26 Nm
35-120 mm²
40 Nm
150-240 mm²
-
-
2 2
6 mm 10 mm
-
2
120 mm 150 mm
2(1)
Tel. +358 400 179 750
info@ouneva.fi
I
I
Kaapelit
Kuorintapituus
-
-
- Kiristä liitinruuvi yllämainittuun kiristysmomenttiin M.
- Tue liitintä kiristyksen aikana.
2 2
16 mm
- -
2 2
185 mm
1(1) 1(1)
ASENNUSOHJE
I
n Al n Cu
380 A 425 A
I
max Al max Cu
- -
1xAl/Cu 35-240 mm²
L
1
2 2
25 mm 35 mm
- 3(1)
2 2
240 mm 300 mm
1(1) -
www.ounevagroup.fi
www.ounevaproducts.fi
U
n
690 V
U
max
-
L 36±1 mm
1
2
50 mm
3(1)
2
400 mm
-
