Tuotetiedot
Tuotekoodi
VC02‐0071
3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35 johtimilla, ei sulaketta
VC02‐0069
3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä ja 10 A sulakkeella
VC02‐0114
5kpl Al4x50/Cu4x35, sulakepesällä ja 10 A sulakkeella
VC02‐0093
3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä, 10 A sulakkeella ja vaihemerkinnöillä
VC02‐0085
3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä ja 6 A sulakkeella
VC02‐0115
5kpl Al4x50/Cu4x35, sulakepesällä ja 6 A sulakkeella
VC02‐0092
3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä, 6 A sulakkeella ja vaihemerkinnöillä
Asennus
Ouneva Oy
Teollisuustie 21
FI‐82730 Tuupovaara, Finland
Tuotenimi
Kiinnitä varokealusta
(max. Ø 6 mm ruuvi)
Asenna maadoitusjohdin sille
tarkoitettuun kiinnikkeeseen
(max. Ø 6 mm ruuvi)
Tel. +358 400 179 750
info@ouneva.fi
ASENNUSOHJE
6.4.2021

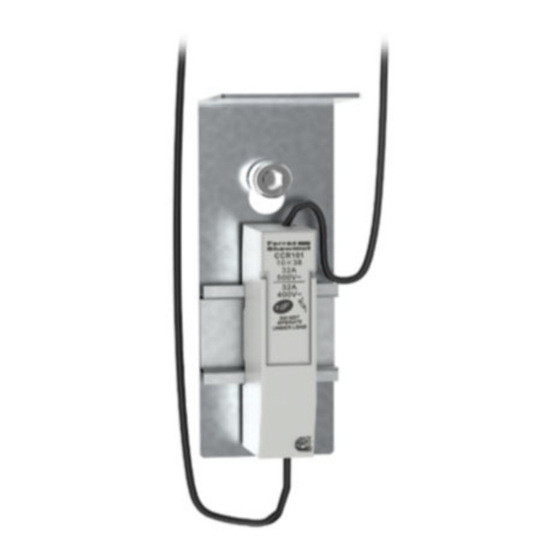

Aseta varokepesä
DIN‐kiskoon
Kierrä johtimet alakautta
kondenssiveden
valumisen estämiseksi
Liittimien asennus
johdinaukot
alaspäin
Liittimet on
sijoitettava keskelle
pylvästä
www.ounevagroup.fi
www.ounevaproducts.fi
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for OUNEVA VC02-0071
Summary of Contents for OUNEVA VC02-0071
- Page 1 VC02‐0114 5kpl Al4x50/Cu4x35, sulakepesällä ja 10 A sulakkeella VC02‐0093 3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä, 10 A sulakkeella ja vaihemerkinnöillä VC02‐0085 3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä ja 6 A sulakkeella VC02‐0115 5kpl Al4x50/Cu4x35, sulakepesällä ja 6 A sulakkeella VC02‐0092 3kpl Al4x50/Cu4x35 + 1 kpl Al6x50/Cu6x35, sulakepesällä, 6 A sulakkeella ja vaihemerkinnöillä Asennus Aseta varokepesä DIN‐kiskoon Kierrä johtimet alakautta kondenssiveden valumisen estämiseksi Kiinnitä varokealusta (max. Ø 6 mm ruuvi) Asenna maadoitusjohdin sille tarkoitettuun kiinnikkeeseen (max. Ø 6 mm ruuvi) Liittimien asennus johdinaukot alaspäin Liittimet on sijoitettava keskelle pylvästä Ouneva Oy Teollisuustie 21 Tel. +358 400 179 750 www.ounevagroup.fi FI‐82730 Tuupovaara, Finland info@ouneva.fi www.ounevaproducts.fi ...
- Page 2 5pcs Al4x50/Cu4x35 with fuse base and 10 A fuse VC02‐0093 3pcs Al4x50/Cu4x35 + 1 pce Al6x50/Cu6x35 with fuse base, 10 A fuse and phase markings VC02‐0085 3pcs Al4x50/Cu4x35 + 1 pce Al6x50/Cu6x35 with fuse base and 6 A fuse VC02‐0115 5pcs Al4x50/Cu4x35 with fuse base and 6 A fuse VC02‐0092 3pcs Al4x50/Cu4x35 + 1 pce Al6x50/Cu6x35 with fuse base, 6 A fuse and phase markings Installation Set fuse holder on DIN rail Turn conductor under in order to prevent water condensation Attach fuse holder base (max. Ø 6 mm screw) Attach earthing cable with cable shoe to its place Connectors should (max. Ø 6 mm screw) be installed with conductor inputs downwards Place connectors in the middle of the pole Ouneva Oy Teollisuustie 21 Tel. +358 400 179 750 www.ounevagroup.fi FI‐82730 Tuupovaara, Finland info@ouneva.fi www.ounevaproducts.fi ...
