EX-6114

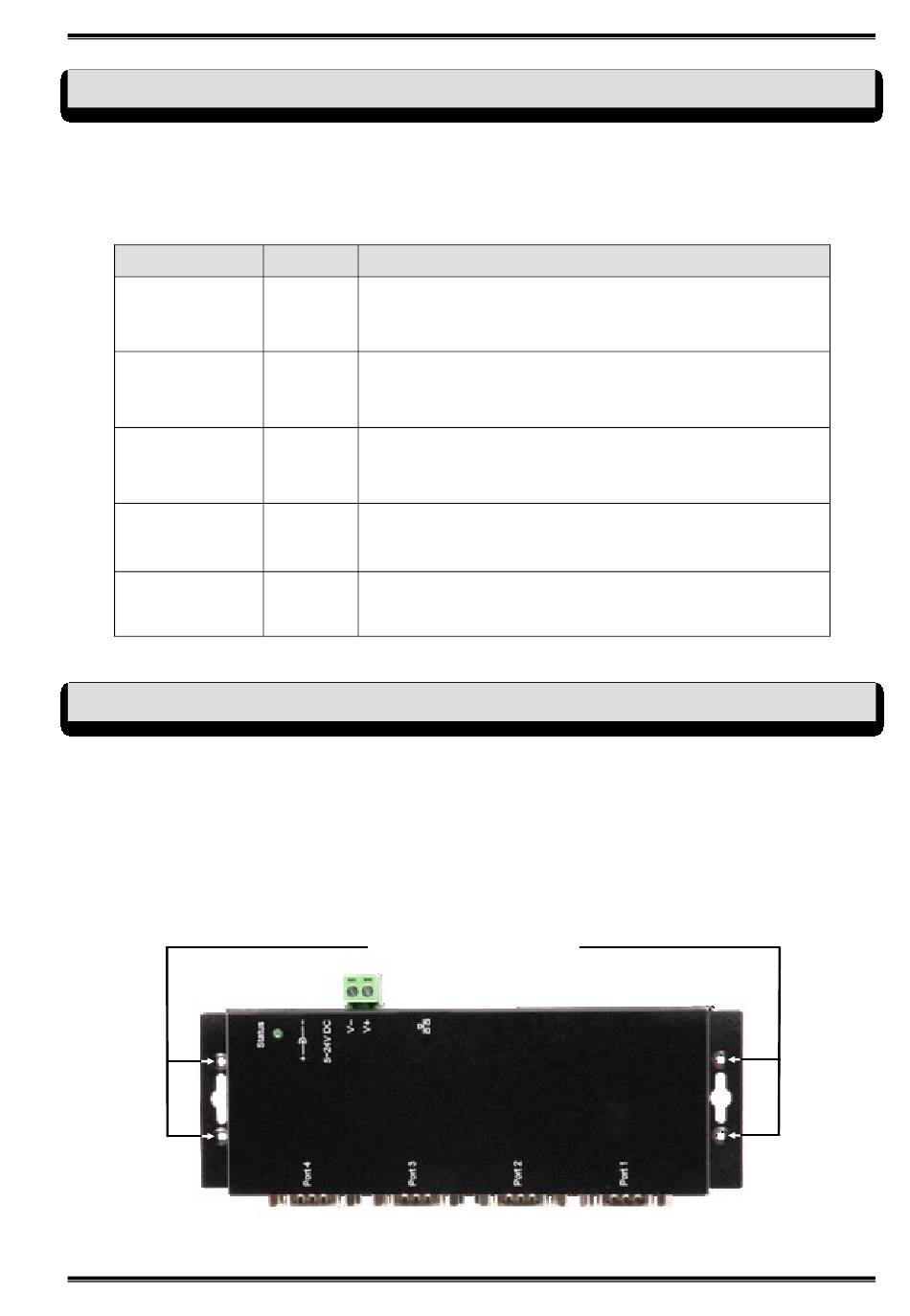

3. Struttura, Connessioni & LED's
3.2 Connessioni & LED's
LED's:
Nome LED
Power/Act LED
(RJ45)
PoE LED
(RJ45)
Status LED
TXD LED
(rechts)
RXD LED
(links)

4. Installazione Hardware

Si prega di osservare le seguenti istruzioni di installazione. Poiché ci sono grandi differenze tra i
PC, possiamo solo darvi una guida generale per il collegamento dell'EX-6114. In caso di doman-
de, fare riferimento alle istruzioni per l'uso del proprio computer.
1. Installare l'EX-6114 su una guida di montaggio utilizzando il kit guida DIN opzionale o su una
parete.
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
Colore
Sempre acceso: RJ45 è alimentato
VERDE Lampeggiante: trasmissione dati sulla rete
Spento: non c'è alimentazione al RJ45
Sempre acceso: Prelievo dell'alimentazione dal cavo
ARANCIO LAN (solo modello PoE)
Off: L'alimentazione PoE non viene assorbita
Lampeggiante: Il dispositivo è stata avviata
VERDE (occorrono ca. 25-30 secondi per l'accensione)
Spento: l'unità non è ancora stata avviata
Lampeggiante: L'interfaccia seriale invia i dati
VERDE
Spento: L'interfaccia seriale non invia alcun dato
Lampeggiante: L'interfaccia seriale riceve i dati
VERDE
Spento: L'interfaccia seriale non sta ricevendo dati
Fori per installazione a parete
Funzione LED
