Anbauanleitung: Seilwindenanbausatz Toyota Hilux ab Bj.2016
AL:
Best.Nr.:

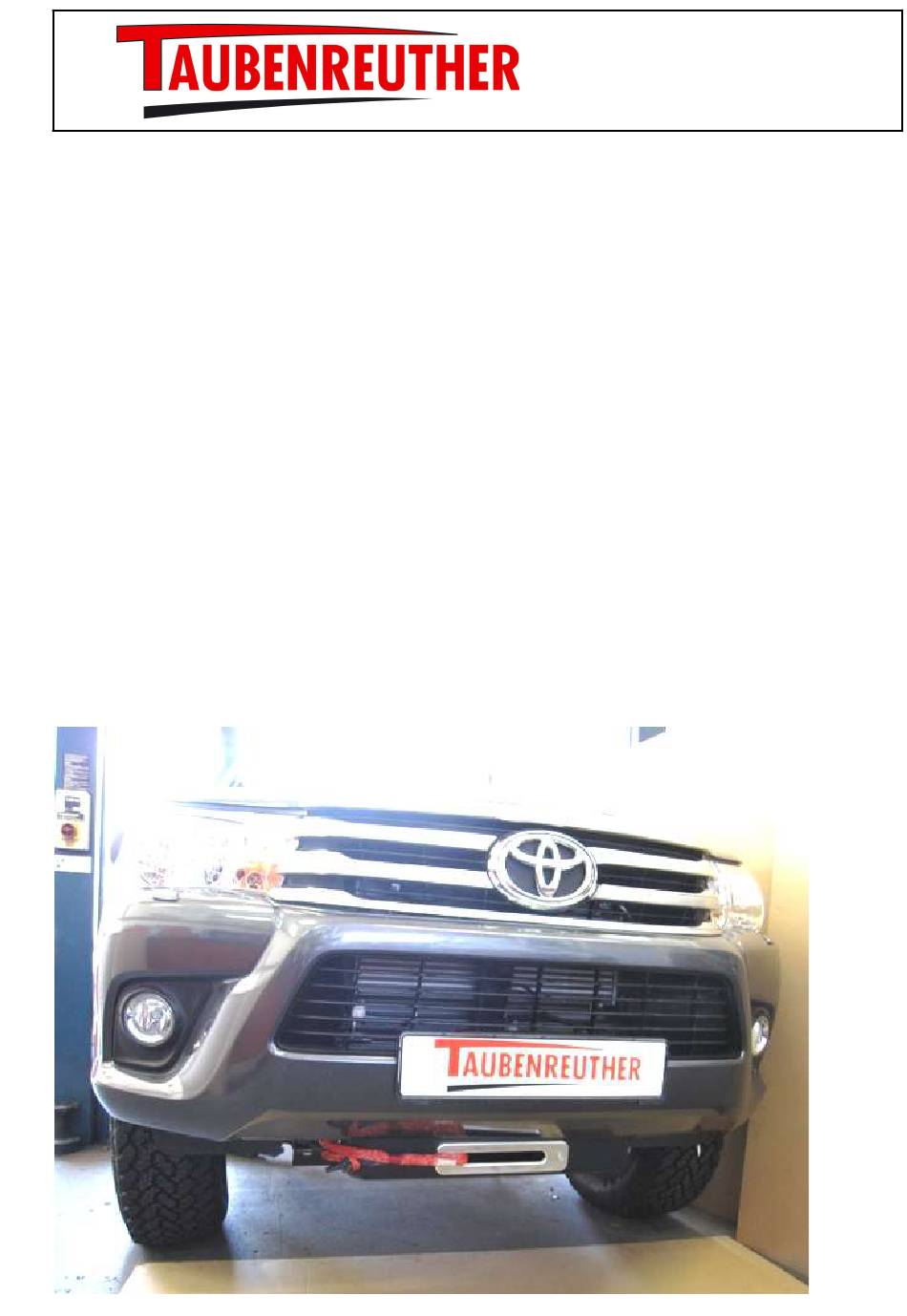

Hier sehen sie den fertig montierten Seilwindenanbausatz.
Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und
das Benutzerhandbuch der Seilwinde gut durch.
Before you start fitting, please read and understand this instruction manual and
the owners manual of the winch.
2086-05
16- 5830
Am Schwimmbad 8
95326 Kulmbach
Tel. 09221 / 95620
Fax 09221 / 956222
e-mail:
verkauf@taubenreuther.de
Advertisement
Related Manuals for TAUBENREUTHER 16-5830
Summary of Contents for TAUBENREUTHER 16-5830
- Page 1 Am Schwimmbad 8 95326 Kulmbach Tel. 09221 / 95620 Fax 09221 / 956222 e-mail: verkauf@taubenreuther.de Anbauanleitung: Seilwindenanbausatz Toyota Hilux ab Bj.2016 2086-05 Best.Nr.: 16- 5830 Hier sehen sie den fertig montierten Seilwindenanbausatz. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das Benutzerhandbuch der Seilwinde gut durch.
- Page 2 Stückliste 16-5830 Schraubensatz 2x Befestigungswinkel (A) 2x Schraube M 8 x 30 1x Seilwindenaufnahme (B) 2x U-scheibe M 8 x 25 x3 2x Gewindeplatte (C) 2x Federring M 8 1x Traverse (D) 2x Senkkopfschraube M 8 x25 1x 16-05070, Verlängerungsgestänge 600mm...
- Page 4 8,5mm...
- Page 5 M12 x 1,25 x 30 Das Gleiche an der linken Seite / The same at the left side M8 x 30 M12 x 30 M12 x 30 M8 x 25 Senkkopf m.Senkscheibe...
- Page 6 Das Gleiche an der rechten Seite / The same at the right side M16 x 50 Das Gleiche an der rechten Seite / The same at the right side...
- Page 7 Nicht bei Zeon Platinum! Not with Zeon Platinum! Vor dem Einbau der Seilwinde den der Winde entsprechenden Freilaufhebel für die Verlängerung nach Anleitung montieren! Before installing the winch, mount the freewheel lever for the extension corresponding to the winch! note the installation instructions! Nicht bei Zeon Platinum! Not with Zeon Platinum! Verlängerungsgestänge (nach beiliegender Anleitung) und die...
- Page 8 Seilwinde befestigen und anschließen! Fasten the winch and connect it!
- Page 9 Original Original Traverse montieren! / Mount the Traverse!
- Page 10 Nicht bei Zeon Platinum! Not with Zeon Platinum! Kunststoffabdeckung aufsetzen und die Bohrung für das Verlängerungsgestänge anzeichnen und mit Ø12,5mm bohren! Put on the plastic cover and mark the hole for the extension rod and drill it with Ø12.5mm! 660 mm 85 mm Ausschnitt anzeichnen und ausschneiden! Mark the cut out and cut it out!
- Page 11 Nicht bei Zeon Platinum und VR-EVO! Not with Zeon Platinum and VR-EVO! Schraube M5 x 20, Scheibe M5 x 15 x1,25 Stopmutter M5 Steckdosenblech an einer geeigneten Position montieren! Mount the socket plate at a suitable position!
- Page 12 Linsenkopschraube m.Flansch M8x20 Original Schrauben verwenden...
- Page 13 Nicht bei Zeon Platinum und VR-EVO! Not with Zeon Platinum and VR-EVO! Schraube M5 x 20 1. Steckdose montieren und verbinden! 2. Kunststoffabdeckung wieder montieren! 1. Mount the socket and connect it! 2. Mount the plastic cover again!
