Betriebsanleitung .................................................. Seite 2 – 15
Operating manual ............................................... page 16 – 31
Turbinen-Durchflusssensor Baureihe Turbotron VT...15
Typen VTH15 / VTM15 / VTP15 / VTI15
Turbine Flow Sensor Series Turbotron VT...15
Types VTH15 / VTM15 / VTP15 / VTI15
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SIKA Turbotron VT 15 Series
Summary of Contents for SIKA Turbotron VT 15 Series

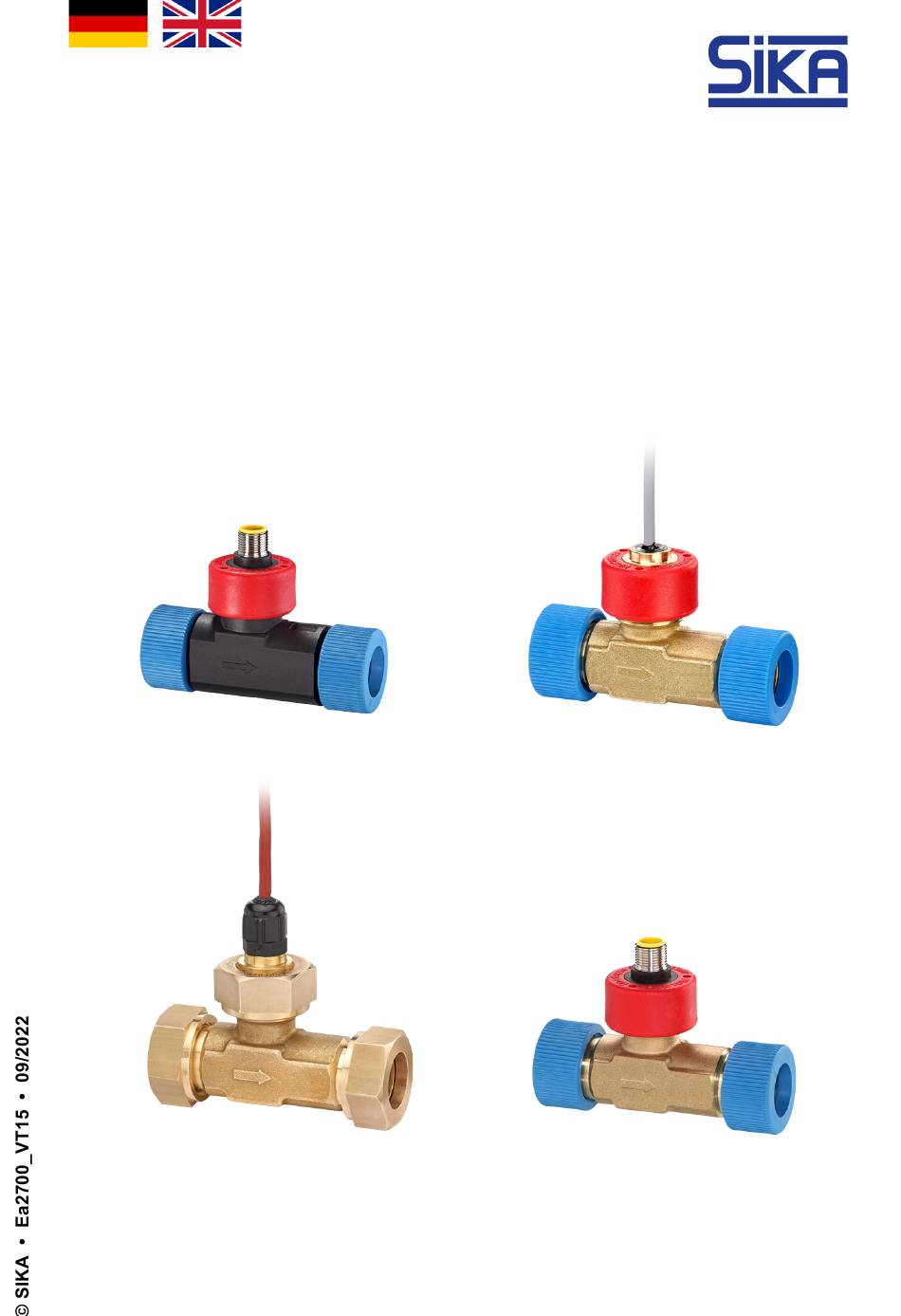

- Page 1 Betriebsanleitung ..........Seite 2 – 15 Operating manual ..........page 16 – 31 Turbinen-Durchflusssensor Baureihe Turbotron VT...15 Typen VTH15 / VTM15 / VTP15 / VTI15 Turbine Flow Sensor Series Turbotron VT...15 Types VTH15 / VTM15 / VTP15 / VTI15...
-
Page 2: Table Of Contents
WICHTIG Nichtbeachtung kann Sach- und Umweltschäden zur Folge haben. Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 ... -
Page 3: Sicherheitshinweise
VT...15 Sicherheitshinweise Sicherheitshinweise Lesen Sie die Betriebsanleitung sorgfältig durch. Befolgen Sie alle Anweisungen und Hin- weise, um Personen- oder Sachschäden zu vermeiden. Bestimmungsgemäße Verwendung Die Durchflusssensoren der Baureihe VT...15 dürfen nur zur Volumenstromerfassung oder Dosierung von Flüssigkeiten verwendet werden. Sie dürfen nicht zur Messung von Gasen eingesetzt werden. -
Page 4: Aufbau
Pulsrate und die Messgenauigkeit. Das zu messende Durchflussmedium sollte möglichst wenige Feststoffe aufweisen. • Evtl. Partikel dürfen nicht größer als 0,5 mm sein. Gegebenenfalls müssen Sie Filter ein- bauen! - 4 - © SIKA • Ea2700_VT15 • 09/2022... - Page 5 VT...15 Einbau 3.1 Montage WICHTIG Fehlfunktion bei faserigen Dichtmitteln. Achten Sie darauf, dass beim Abdichten des Außengewindes mit faserigen Dichtmitteln keine Reste des Dichtmittels in die Strömung gelangen. Verwenden Sie am besten Flachdichtungen der richtigen Größe. Achten Sie darauf, dass die anzu- schließende Rohrleitung einen „Bund“...
-
Page 6: Elektrischer Anschluss
Farbcode: BN = braun BK = schwarz BU = blau GN = grün WH = weiß R = Widerstand VTI (PNP schaltend) mit Anschlusslei- VTI (PNP schaltend) mit Stecker M12x1 tung - 6 - © SIKA • Ea2700_VT15 • 09/2022... - Page 7 VT...15 Elektrischer Anschluss VTI (NPN schaltend) mit Anschlusslei- VTI (NPN schaltend) mit Stecker M12x1 tung 4.2 VT...15 mit Analogausgang, Version AI Der Anschluss erfolgt entsprechend dem Schaltbild. Schaltbild: 4.3 Integrierter Temperatursensor (optional) Optional können die Turbinen-Durchflusssensoren auch mit einem integrierten Temperatur- sensor ausgerüstet sein.
-
Page 8: Reinigung Des Turbotron
Die Turbinen-Durchflusssensoren dürfen nur entgegen der Durchflussrichtung mit Druckluft ausgeblasen werden. Beim Ausblasen in Durchflussrichtung können die Turbinenlager geschädigt werden! Rücksendung Beachten Sie die Hinweise zum Ablauf des Rücksendeverfahrens auf unserer Website (www.sika.net/service/service/rma-warenruecksendung). - 8 - © SIKA • Ea2700_VT15 • 09/2022... -
Page 9: Außerbetriebnahme Und Entsorgung
Das Gerät besteht aus unterschiedlichen Werkstoffen. Es darf nicht zusammen mit Hausmüll entsorgt werden. Führen Sie das Gerät der lokalen Wiederverwertung zu oder schicken Sie das Gerät an Ihren Lieferanten bzw. SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 Technische Änderungen vorbehalten - 9 -... -
Page 10: Technische Daten
*1) Die angegebenen Werte beziehen sich jeweils auf den Betrieb mit Wasser bei 20 °C. Die Mes- sung von Flüssigkeiten mit höheren Viskositäten ist unter Abweichung der genannten Werte mög- lich. - 10 - © SIKA • Ea2700_VT15 • 09/2022... - Page 11 VT...15 Technische Daten 7.2 VTP15 und VTI15 mit Pulsausgang VTP15 VTI15 Kenndaten Messgerät Messbereich 2...40 l/min • bei Dauerbelastung max. 20 l/min Messgenauigkeit ±0,8 l/min im Bereich 2...20 l/min ±0,2 l/min Wiederholbarkeit ±0,1 l/min ±0,05 l/min Signalabgabe ≥0,3 l/min Messaufnehmer Hall-Effekt-Sensor Induktiver Näherungsschalter Kenndaten Ausgangssignal...
- Page 12 *1) Die angegebenen Werte beziehen sich jeweils auf den Betrieb mit Wasser bei 20 °C. Die Mes- sung von Flüssigkeiten mit höheren Viskositäten ist unter Abweichung der genannten Werte mög- lich. - 12 - © SIKA • Ea2700_VT15 • 09/2022...
- Page 13 VT...15 Technische Daten 7.4 Medienberührende Werkstoffe VTH15 VTH15 VTM15 Messing Messing Rohrstück PPE+PS Noryl™ 30 % Messing glasfaserverstärkt Aufnehmer PPE+PS Noryl™ 30 % glasfaserverstärkt Messing Turbinenkäfig / Flügel- PEI ULTEM™ PEEK Victrex™ O-Ring / Flachdichtung Lagersystem / Welle Welle Arcap AP1D mit Hartmetallstiften in Saphirlagern Lagerhalter Arcap AP1D Flügelradbestückung...
- Page 14 Technische Daten VT...15 7.5 Abmessungen (Auswahl) Überwurfmutter G¾ Rändel- Überwurfmutter G¾ Flach- dichtung ~ 96 - 14 - © SIKA • Ea2700_VT15 • 09/2022...
- Page 15 VT...15 Technische Daten VT…15 mit Analogausgang, Version AI Technische Änderungen vorbehalten - 15 -...
-
Page 16: About This Operating Manual
Failure to do so may result in damage to property and the environment. If you have any problems or questions, please contact your supplier or contact us directly at: SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany ... -
Page 17: Safety Instructions
VT...15 Safety Instructions Safety Instructions Read the operating manual carefully. Follow all instructions and notices to prevent injury or damage to property. Intended use The flow sensors of the VT...15 series may only be used for flow rate measurements or dos- ing of liquids. -
Page 18: Device Description
Present particles must not exceed a diameter of 0.63 mm. If necessary, install a screen filter! The material of the devices is not suitable for monitoring oils. The strength of the used • plastic parts would be considerably reduced. - 18 - © SIKA • Ea2700_VT15 • 09/2022... -
Page 19: Mounting
VT...15 Mounting Mounting IMPORTANT Malfunction with fibrous sealants. During sealing the thread with fibrous sealants, make sure that no residues of the sealant get into the flow. Use gaskets of the correct size. Make sure that your piping system has a collar. -
Page 20: Electrical Connection
BN = brown code: BK = black BU = blue GN = green WH = white R = resistor VTI (PNP switching) with connecting ca- VTI (PNP switching) with plug M12x1 - 20 - © SIKA • Ea2700_VT15 • 09/2022... - Page 21 VT...15 Electrical connection VTI (NPN switching) with connecting ca- VTI (NPN switching) with plug M12x1 5.2 VT...15 with analogue output, version AI Connect the wiring as shown in the circuit diagram. Circuit diagram 5.3 Integrated temperature sensor (optional) Optionally, the flow sensor can be equipped with an integrated temperature sensor. Connect the wiring as shown in the circuit diagram.
-
Page 22: Cleaning And Return Shipment
Blowing out in the direction of flow can damage the turbine bearings! Return shipment Please observe the instructions for the return procedure on our website (www.sika.net/en/service/service/rma-return-of-products). - 22 - © SIKA • Ea2700_VT15 • 09/2022... -
Page 23: Disassembly And Disposal
The device consists of various different materials. It must not be disposed of with household waste. Take the device to your local recycling plant send the device back to your supplier or to SIKA. * WEEE reg. no.: DE 25976360 Technical changes reserved... -
Page 24: Technical Data
G¾ male thread with union nuts and gaskets *1) The stated values refer to operation with water at 20 °C. Monitoring of fluids with higher viscosities is possible with the effect of deviations from mentioned values. - 24 - © SIKA • Ea2700_VT15 • 09/2022... - Page 25 VT...15 Technical Data 8.2 VTP15 and VTI15 With Pulse Output Type VTP15 VTI15 Characteristics measurement device Measuring range 2...40 l/min • with continuous load max. 20 l/min Measuring accuracy ±0.8 l/min in the range of ±0.2 l/min 2...20 l/min Repeatability ±0.1 l/min ±0.05 l/min Signal output from...
- Page 26 G¾ male thread with union nuts and gaskets *1) The stated values refer to operation with water at 20 °C. Monitoring of fluids with higher viscosities is possible with the effect of deviations from mentioned values. - 26 - © SIKA • Ea2700_VT15 • 09/2022...
- Page 27 VT...15 Technical Data 8.4 Materials in Contact With Fluid VTH15 VTH15 VTM15 Type Brass Brass Brass Pipe section PPE+PS Noryl™ 30 % glass fibre reinforced Sensor housing PPE+PS Noryl™ 30 % glass fibre reinforced Brass Turbine system / rotor PEI ULTEM™ PEEK Victrex™...
- Page 28 Technical Data VT...15 8.5 Dimensions (selection) Union nut ¾’’ BSP Knurled union nut ¾’’ BSP Flat gasket ring ~ 96 - 28 - © SIKA • Ea2700_VT15 • 09/2022...
- Page 29 VT...15 Technical Data VT…15 with analogue output, version AI Technical changes reserved - 29 -...
- Page 30 VT...15 - 30 - © SIKA • Ea2700_VT15 • 09/2022...
- Page 31 VT...15 Technical changes reserved - 31 -...
- Page 32 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ea2700_VT15 • 09/2022...
