ITALIANO
DESCRIZIONE GENERALE

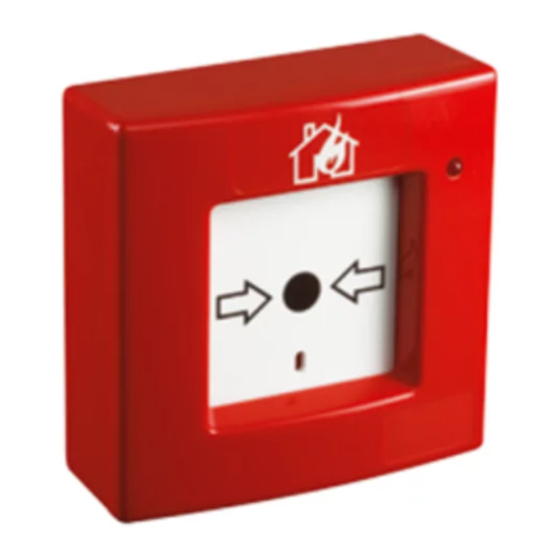

Il pulsante antincendio
microprocessore ed isolatore di corto circuito, è
utilizzato per la segnalazione manuale di allarme
su impianti antincendio indirizzati.
FM500 memorizza automaticamente, nella sua
memoria non volatile,
precedenti e le 30 misure successive ad una
condizione di allarme.
Queste misure possono essere visualizzate, in
forma grafica o testuale, sul display della
centrale.
Questa funzionalità è molto importante per
analizzare a posteriori le condizioni del pulsante
prima e dopo che la condizione di allarme è
stata rilevata.
Il LED bicolore, in condizioni operative, indica lo
stato del pulsante mentre, in modalità service,
può essere utilizzato per visualizzare l'indirizzo
del pulsante tramite una funzione specifica
attivata dalla centrale.
Il pulsante FM500
effettuando una pressione sulla parte centrale
del frontale, questo si sposterà verso l'interno,
azionando l'interruttore
condizione di allarme.
condizione di allarme è effettuabile inserendo
l'apposita chiavetta in dotazione nella feritoia e
tirando come mostrato in Fig.1.
Per aprire il contenitore utilizzare la chiavetta
come illustrato dalla Fig.2.
È possibile utilizzare
80SB7410121 per installazioni con canaline
elettriche esterne con diametro fino a 20mm.
Per ulteriori informazioni fare riferimento al
manuale programmazione
ELKRON serie FAP.
Pulsante antincendio riarmabile
Resettable Manual Call Point
Pulsador Rearmable
FM500 con
le trenta misure
è di tipo riarmabile:
e generando
Il ripristino dalla
la contro-base
delle centrali
FM500
Fig. 2 – Apertura del contenitore
MORSETTIERE
Nr.
1 Ingresso positivo linea rivelazione
la
2 Ingresso negativo linea rivelazione
3 Schermo
4 Uscita negativo linea rivelazione
5 Uscita positivo linea rivelazione
Nr.
6 Ripetizione allarme (OptoMos Relè,
7 N.A. max 60Vdc ,100mA)
JP5: Chiuso: cortocircuita i positivi linea rivelaz.
Aperto: impostazione di fabbrica
JP6: Chiuso: impostazione di fabbrica
Aperto: toglie alimentazione al modulo.
1/8
DS80SB60-002E
LBT80185
Fig. 1 – Riarmo
M1
Descrizione
M2
Descrizione
