HIKOKI SB 3608DA Handling Instructions Manual

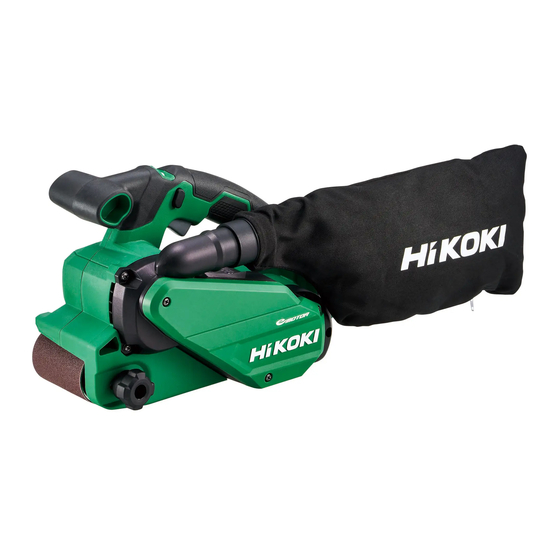

Cordless belt sander
Hide thumbs Also See for SB 3608DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式砂带机
Cordless Belt Sander
SB 3608DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SB 3608DA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI SB 3608DA

Summary of Contents for HIKOKI SB 3608DA

  • Page 1 充电式砂带机 Cordless Belt Sander SB 3608DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 标准附件............11 充电式砂带机安全警告.......5 用途..............12 其他安全警告...........5 电池的拆卸／安装法.........12 锂离子电池使用注意事项......7 充电..............12 锂离子电池运输..........8 作业之前............15 符号...............8 操作..............18 零件名称.............9 维护和检查.............22 规格..............10 选择附件............24 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。 绝不能以任何方式改装插头。...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。...
  • Page 4 中文 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。...

  • Page 5: 充电式砂带机安全警告

    3. 打磨时切勿喷水或磨削液。否则会导致触电。 4. 切勿在砂光机接触打磨面时打开电源开关。这可保护材料免受损坏。关闭电 源时同样如此。 5. 打磨时切勿对砂光机用力过猛。否则会导致电动机过载， 砂带使用寿命降低， 以及打磨或抛光效率低下。 6. 请勿触碰移动的部件。 请勿将手、手指或身体的其他部位靠近工具的移动部件。 7. 请勿使工具在无人值守的状态下运转。关闭电源。请勿在工具完全停止前离 开。 8. 操作工具时，请勿佩戴工作手套，因为手套的布料可能会卷入工具中。 9. 作业时请勿离开电动工具。该电动工具仅支持手持作业。 10. 使用前请确保砂带上无破裂、划痕或其他异常现象。 11. 请务必将附件牢固安装到工具上。 防止自己或他人受伤。附件必须安全牢靠地安装到工具上。 12. 请使用 HiKOKI 指定的砂带及附件。 13. 打磨金属时会产生火花。确保他人及易燃物远离工作区域。 14. 应避免通过施加冲击进行打磨，以及通过接触皮带侧面进行切割。 15. 小心打磨火花。 16. 确保打磨工件不含钉子或其他有害异物。 17. 不建议打磨玻璃纤维。 18. 运转完毕后，将皮带和滑轮上的灰尘吹除干净。...
  • Page 6 中文 19. 打磨时，请将工件置于稳定的表面。 20. 请勿在施加过大压力时，长时间打磨钢板。 热打磨颗粒可能有损坏粉尘袋的风险。 21. 如果发现本机正在产生异常高温、工作不正常或出现异常噪音，请立即停止 使用，并关闭电源。请让本机的经销商或 HiKOKI 授权服务中心检查和修理。 操作出现异常而依然继续使用时，可能会造成人身伤害。 22. 如果本机意外跌落或撞击其他物体，请彻底检查其是否发生破裂、破损或变 形等。 如果本机破裂、破损或变形，可能会造成人身伤害。 23. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。 24. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 25. 不要连续使用充电器。 一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。 26. 请勿让杂质进入充电式电池连结口内。 27. 切勿拆卸充电式电池与充电器。 28. 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。 29. 请勿将电池丢入火中。电池受热将会爆炸。 30. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 31. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会...

  • Page 7: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3.

  • Page 8: 锂离子电池运输

    中文 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 通风孔 端子 如果导电异物接触到锂离子电池的端子，电池可能短路， 并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 如铁线和铜线。 电池 电池盖 ○ 为防止发生短路，应将电池装入工具中或者在存放时 图 1 牢固地插入电池盖，直至看不到通风口。( 参照图 1) 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 输出功率 ● 功率输出超过 100Wh 的锂离子电池被 视作危险物品运输分类并且需要特别申 2 至 3 位数 请程序。...

  • Page 9: 零件名称

    中文 零件名称 1. 电动工具 扳机开关 粉尘袋 锁定按钮 管 把手旋钮 外壳 滑动扣件 砂带 安全罩 皮带盖 调节螺丝 刻度盘 铭牌 把手 电机 通风孔 惰轮 控制杆 电池 传动轮旋转方向箭头 传动轮 （标记） 图 3 2. 电池 3. 电池充电器 电池盖 通风孔 充电指示灯 电线 通风口 端子 插销 机身 导轨...
  • Page 10 中文 规格 型式 SB3608DA 电压 空载皮带速度 122－450m/min 砂带尺寸 76 × 533mm 砂纸尺寸（外径） 125mm BSL36A18：锂离子 36V / 18V 电池 * （2.5Ah / 5.0Ah 10节） 重量 4.2kg ( 安装 BSL36A18) * 本工具不适用以下电池（BSL3660/3626/3620、BSL18 和 BSL14 系列） 。 电子控制 制动功能 当开关被关闭时，会激活制动器，将停止电机的旋转。 充电器 型式 UC18YSL3 充电电压...

  • Page 11: 标准附件

    中文 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 表 1 SB3608DA (2XC) (NN) 砂带 (WA # 80) 76 × 533 mm 粉尘袋 充电器（UC18YSL3） － 电池（BSL36A18） － 电池盖 － 塑料盒 －...

  • Page 12: 电池的拆卸／安装法

    中文 用途 ○ 木制产品及地板抛光。 ○ 木制表层基底抛光。 ○ 金属表面抛光。 ○ 金属涂层表面基底抛光、表面再处理前除锈或去漆。 ○ 石板、混凝土或类似材质的表面抛光。 电池的拆卸／安装法 1. 电池的拆卸法 拉出 请先紧抓住把手，然后再推压电池插销以 拆下电池（参照图 6） 。 插入 注意！ 切勿使电池短路。 电池 2. 电池的安装法 按 插销 插入电池时请注意极性 （参照图 6） 图 6 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 充电指示灯 （间隔为...
  • Page 13 中文 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 表 2) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于...
  • Page 14 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14 系列 BSL18 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 BSL1815S : 15 充电时 BSL1415S : 15 BSL1815 : 15 间（环...

  • Page 15: 作业之前

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 作业之前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。确保照明和通风充足。 2. 电源开关 确认电源开关是否切断。 3. 安装砂纸 注意 请勿使用产品铭牌规定的砂带尺寸以外的砂带。...
  • Page 16 中文 (2) 传动轮和惰轮放置在上方，使 其越过履带板外侧，同时确保 在工具上标记 皮带内侧的箭头与工具上对应 的标记重合。 （图 9） 传动轮 皮带内侧的箭头 惰轮 履带板 砂带 图 9 (3) 用手指推动控制杆，惰轮将向前移，并使砂带产生适当的张力。 此时，请注意不要被控制杆击中手指。 之后，调整砂带位置。 （参照第 18 页） 注意 砂带安装方向错误会导致作业效率降低和砂带使用寿命变短。 4. 如何拆卸砂带 用手指拉动控制杆，砂带随之松垂，此时可轻松地从滑轮上取下。 注意 ○ 传动轮和惰轮使用后温度很高。 ○ 拆下砂带时，使用鼓风机或类似装置清除滑轮周边的任何削屑。 粉尘袋 5. 安装和拆卸粉尘袋（图 10） 管 安装零件 (1) 安装粉尘袋 将粉尘袋插入电动工具主体的管中。...
  • Page 17 中文 警告 ○ 打磨金属前后请清空粉尘袋， 并清除内部的打磨粉尘。金属打磨粉尘会着火。 ○ 在打磨操作之前要先确定打磨的表面材料。 如果要进行打磨操作的表面会产生有害或有毒的尘土， 例如由铅着色的表面， 就要确保装尘土的袋子或适当的尘土抽取系统要和尘土排放口紧密地连接在 一起。 如果有必要，另外还要带上防尘面具。 不要吸入或接触在打磨过程中产生的有害或有毒的尘土，这类尘土会危及到 操作者自身及旁观者的身体健康。 注意！ 如果粉尘袋内积尘过多，会导致集尘性能降低。请尽快倒掉。 刻度盘 6. 关于模式切换功能 装置设有“传输模式”和“自动模式” 。 ○ 在传输模式下，砂带砂光机的转数设定有 5 档 可供选择。 在传输模式下操作时，即使负载发生变化，设 图 11 定的转数也将保持不变。 ○ 在自动模式下，可通过降低空载状态下的最大转数来降低噪音和振动。 在自动模式下，如果运转过程中负载增大，则转数增加。 反之，如果运转过程中负载减少，则转数降低。 （表 4） ○ 根据作业情况设置刻度盘的使用模式（图 11） 表 4 刻度盘设置...
  • Page 18 中文 操作 警告！ 若发生以下情况，请务必先关掉开关，再从工具中取出电池 ： ⦁ 停止或结束工作时 ⦁ 安装或拆卸附件或选购部件时 ⦁ 维护、检查或存放工具时 注意！ 为延长使用期限，工具和锂离子电池配备停止输出的保护功能。因此，若工 具超过负荷，电机也会停止。然而，这并非故障问题，而是保护功能起作用 的结果。在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 另请参阅“锂离子电池使用注意事项” 。若仍无法运行，请向 HiKOKI 授权的 维修中心请求维修。 警告！ 传动轮 打磨时切勿喷水或磨削液。否则会招 砂带 致触电。 惰轮 1. 如何调整砂带位置 调整砂带，使其边缘超出滑轮的边缘 外侧 1.6 mm–3 mm。 如果砂带的内侧运转过度，可能会导 内侧 致磨损和砂光机损坏。 转动调节螺丝， 安全罩 调整砂带位置（图 12）...
  • Page 19 中文 2. 如何握持砂带砂光机 握住把手和把手旋钮，将砂光机轻轻抵住要加 工的表面。 牢牢握住两个把手，作业时请尤其注意让手指 远离滑轮和砂带。 砂光机本身足够重，可实现打磨和抛光的效率 最大化。 切勿施加任何额外的压力，否则会导致电动机 打开开关前， 过载，砂带使用寿命降低，以及作业效率低下。 远离工件 ( 图 13) 3. 如何移动砂带砂光机 按照先前移再后移的顺序操作砂光机，之后重 图 13 复该动作。( 图 13) 4. 如何选择合适的砂带 请参照如下的表 5 和表 6，选择颗粒大小和颗粒类型适合您的特定意图的砂 带。 表 5 衍生抛光 合适的颗粒大小 粗略抛光 30－40 中度抛光 40－100 半精细抛光 80－240 精细抛光...
  • Page 20 中文 5. 打开和关闭砂光机（图 14） 按下锁定按钮 拉动扳机时，电源开关打开，按下锁定 按钮后，电源开关锁定，允许进行连续 操作。 拉动扳机可释放锁定按钮。( 图 14) 切勿在砂光机接触打磨面时打开电源开 关。这可保护材料免受损坏。关闭电源 按住扳机开关 时同样如此。 图 14 6. 如何在边角部位作业 可使用如图 15 所示的机器对边角部位进 行打磨和抛光。 机壳侧 调节螺丝 砂带 图 15 注意！ ● 刚使用后，请务必确保开关处于 OFF 位置，并取出电池。 ● 由于砂光机可能会吸入粉尘和切屑，因此在砂光机使用后仍在旋转时，勿将 其放置在粉尘和切屑较多的地方。 ● 请勿在未安装砂带的情况下运转工具。否则可能会损坏滑轮。 7. 剩余电池电量指示灯 剩余电池...
  • Page 21 中文 表 7 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮 ； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到 25% 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷却。 闪烁 ； 因失败或故障暂停输出。 电池可能出现故障， 请与经销商联系。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上 内容仅供参考。 注 : 请勿强烈撞击或破坏开关面板。否则可能会导致故障。...

  • Page 22: 维护和检查

    中文 维护和检查 警告！ 粉尘袋 检查或维护前，请务必关闭开关并取出电池。 1. 倒空和清扫粉尘袋（图 17） (1) 握住管子，拉出粉尘袋。 (2) 拉开滑动扣件，袋口打开。 粉尘袋里的粉尘过多时，砂光机的集尘效果将 紧固件 会降低。所以，当粉尘袋里的粉尘满了时，请 将粉尘袋倒空。 图 17 取下粉尘袋，拆下封口条并倒掉内容物。 2. 检查砂带 如果砂带的研磨颗粒磨损或堵塞，将导致砂带的打磨性能降低，从而大大降 低工具的效率。发生这种情况时，请更换新的砂带。 3. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 4. 电动机的维护 电动机绕线是电动工具的“心脏部” 。 应仔细检查有无损伤，是否被油液或水沾湿。 5. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 6. 查看灰尘 警告！...
  • Page 23 中文 7. 电力耗尽的电池的处理方法 警告！ 请勿将电力耗尽的电池丢弃。如果焚烧电池，可能会引起爆炸。该电池可回 收利用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾 中属于违法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥善 的处理方法。 8. 收藏 请将电动工具存放在温度低于 40℃且儿童无法触及的环境下。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用2～5次，有时 也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 24: 选择附件

    中文 选择附件 有关详细信息请联系 HiKOKI 授权服务中心。 WA80 939733 WA150 939736 WA180 939737 WA240 939738 379358 AA30 939739 AA40 939740 AA60 939741 76 × 533 mm AA80 939742 AA100 939743 AA120 939744 AA150 939745 AA180 939746 AA240 939747 AA320 939748 AA400 939749 UC18YSL3 (14.4 V－18 V)

  • Page 25: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........25 CORDLESS BELT SANDER SAFETY WARNINGS ........28 ADDITIONAL SAFETY WARNINGS ............. 28 CAUTION ON LITHIUM-ION BATTERY ............31 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 32 SYMBOLS ....................33 NAME OF PARTS..................33 SPECIFICATIONS ..................
  • Page 26 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 27 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 28: Cordless Belt Sander Safety Warnings

    English e) Do not use a battery pack or tool that is damaged or modifi ed. Damaged or modifi ed batteries may exhibit unpredictable behaviour resulting in fi re, explosion or risk of injury. Do not expose a battery pack or tool to fi re or excessive temperature. Exposure to fi...
  • Page 29 Prevent potential injuries to yourself or others. Accessories which have been mounted to the tool should be secure and tight. 12. Use the sanding belt and accessories specifi ed by HiKOKI. 13. When sanding metal, sparks are generated. Keep other persons and fl ammable substances away from the work area.
  • Page 30 English 24. Always charge the battery at a temperature of 0–40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20–25°C. 25.

  • Page 31: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 32: Regarding Lithium-Ion Battery Transportation

    English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 33: Symbols

    English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct carrent /min Oscillation per minute Rated voltage Warning NAME OF PARTS POWER TOOL...

  • Page 34: Specifications

    English Battery Battery Charger Battery cover Charge indicator lamp Cord Ventilation holes Ventilation holes Terminals Body Latch Guide rail Nameplate Battery <UC18YSL3> <BSL36A18> Fig. 4 Fig. 5 SPECIFICATIONS Model SB3608DA Voltage 36 V No-load belt speed 122–450 m/min Sanding belt size 76 ×...

  • Page 35: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 SB3608DA (2XC) (NN) Endless sanding belt (WA#80) 76 × 533 mm Dust bag Charger (UC18YSL3) ― Battery (BSL36A18) ―...

  • Page 36: Applications

    English APPLICATIONS ○ Finish sanding and fi nish fl ooring of woodwork products. ○ Base polishing of wood-coated surfaces. ○ Finish sanding of metal surface. ○ Base polishing of metal-coated surfaces, rust removal, or paint removal prior to refi nishing. ○...
  • Page 37 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 38 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 39: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 40 English Pull lever with fi nger, idle pulley will then move backward. (Fig. 8) Close lever Idle pulley Idle pulley moves forward, tensioning belt. Pull lever toward you Idle pulley moves back, allowing belt to be attached. Fig. 8 Place over the drive pulley and Mark on the tool idle pulley, passing it over the outside of the shoe plate, and...
  • Page 41 English Attaching and removing the dust bag (Fig. 10) Dust bag Duct Attaching part Attaching the dust bag Insert the dust bag into the duct on the body of the power tool. Removing the dust bag Hold the duct, and pull out the dust bag. WARNING Fig.

  • Page 42: Operation

    In this case, release the switch of tool and eliminate the causes of overloading. Additionally, refer to “CAUTION ON LITHIUM-ION BATTERY”. If it still does not run, request repairs from a HiKOKI authorized service center. WARNING Never apply water or grinding fl uid when sanding. This could result in electrical...
  • Page 43 English How to adjust sanding belt position Drive pulley Adjust sanding belt so that the edge Sanding belt protrudes 1.6 mm–3 mm past edges of pulleys. Idle pulley lf sanding belt is operated too far on the inside, it may cause abrasion and Out side damage machine.
  • Page 44 English How to select proper sanding belt Choose sanding belt of proper grain size and grain type for your specifi c purpose, by referring to Table 5 and 6 below. Table 5 Derived fi nish Proper grain size Coarse fi nish 30–40 Medium fi...
  • Page 45 English How to work on corner Corners can be sanded and polished by using machine as in Fig. 15. Side of housing Adjust screw Sanding belt Fig. 15 CAUTION ● Immediately after use, always ensure that the switch is in the OFF position and pull out the battery.
  • Page 46 English Table 7 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75% Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25% Blinks ;...

  • Page 47: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance. Dust bag Empting and cleaning the dust bag (Fig. 17) Hold the duct, and pull out the dust bag. The bag inlet can be opened by unzipping the slide fastener.
  • Page 48 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 49: Selecting Accessories

    English SELECTING ACCESSORIES For details contact HiKOKI Authorized Service Center. WA80 939733 WA150 939736 WA180 939737 WA240 939738 AA30 939739 379358 AA40 939740 AA60 939741 76 × 533 mm AA80 939742 AA100 939743 AA120 939744 AA150 939745 AA180 939746 AA240...
  • Page 52 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99746921 G 发行日期：2022年 8月 中国印刷...
