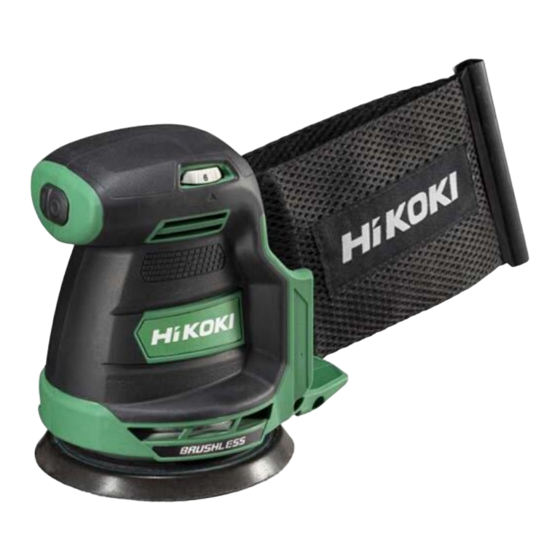

- Page 1 充电式轨道砂光机 Cordless Random Orbit Sander SV 1813DA 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 用途..............10 充电式轨道砂光机安全警告.....5 电池的拆卸／安装法.........11 其他安全警告...........5 充电..............11 锂离子电池使用注意事项......6 作业之前............14 锂离子电池运输..........8 操作..............16 符号...............8 如何安装所选附件........18 零件名称.............9 安装集尘器装置...........18 规格...............9 维护和检查.............19 标准附件............10 选择附件............21 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。... - Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。...
- Page 4 中文 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。...
-
Page 5: 充电式轨道砂光机安全警告
3. 打磨时切勿喷水或磨削液。否则会导致触电。 4. 切勿在砂光机接触打磨面时打开电源开关。这可保护材料免受损坏。关闭电 源时同样如此。 5. 打磨时切勿对砂光机用力过猛。否则会导致电动机过载， 砂纸使用寿命降低， 以及打磨或抛光效率低下。 6. 请勿触碰移动的部件。 请勿将手、手指或身体的其他部位靠近工具的移动部件。 7. 请勿使工具在无人值守的状态下运转。关闭电源。请勿在工具完全停止前离 开。 8. 操作工具时，请勿佩戴工作手套，因为手套的布料可能会卷入工具中。 9. 作业时请勿离开电动工具。该电动工具仅支持手持作业。 10. 使用前请确保垫板上无破裂、划痕或其他异常现象。 11. 请务必将附件牢固安装到工具上。 防止自己或他人受伤。附件必须安全牢靠地安装到工具上。 12. 请使用 HiKOKI 指定的砂纸及附件。 13. 打磨金属时会产生火花。请勿使用粉尘袋，并确保他人及易燃物远离工作区 域。 14. 如果发现本机正在产生异常高温、工作不正常或出现异常噪音，请立即停止 使用，并关闭电源。请让本机的经销商或 HiKOKI 授权服务中心检查和修理。 操作出现异常而依然继续使用时，可能会造成人身伤害。 15. 如果本机意外跌落或撞击其他物体，请彻底检查其是否发生破裂、破损或变 形等。 如果本机破裂、破损或变形，可能会造成人身伤害。... -
Page 6: 锂离子电池使用注意事项
中文 16. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。 17. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 18. 不要连续使用充电器。 一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。 19. 请勿让杂质进入充电式电池连结口内。 20. 切勿拆卸充电式电池与充电器。 21. 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。 22. 请勿将电池丢入火中。电池受热将会爆炸。 23. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 24. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会 引起触电事故或使充电器受损。 25. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此， 机壳变热时，请让工具休息一段时间。 26. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 27. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 28. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○... - Page 7 中文 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 请依规定方式使用电池，切勿移作他用。 5. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 6. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10.
-
Page 8: 锂离子电池运输
中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 输出功率 ● 功率输出超过 100Wh 的锂离子电池被 视作危险物品运输分类并且需要特别申 2 至 3 位数 请程序。 ● 对于境外运输，您必须遵守国际法以及 输入国的规章和条例。 图 2 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 无负荷速度 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告... -
Page 9: 零件名称
中文 零件名称 1. 电动工具 刻度盘 外壳 封口条 开关 粉尘袋 电机 电池（另售） 通气孔 垫板 标牌 管 砂纸 图 3 2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 ) 电线 通风孔 端子 指示灯 电池盖 插销 电池 导轨 铭牌 <BSL1830C> <UC18YFSL> 图 4 图... -
Page 10: 标准附件
中文 电子控制 制动功能 当开关被关闭时，会激活制动器，将停止电机的旋转。 充电器（另售） 型式 UC18YFSL 充电电压 14.4V－18V 重量 0.5kg 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 表 1 SV1813DA (NN) 砂纸 真空适配器（A） 真空适配器（B） 粉尘袋 用途 ○ 木工件和金属表面的粗略打磨或抛光。 ○ 木工件和金属表面在油漆前的初步打磨。 ○ 除漆。 ○ 除锈。... -
Page 11: 电池的拆卸／安装法
中文 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手，然后再推压电池插销以拆下电池（参照图 6） 。 注意！ 切勿使电池短路。 2. 电池的安装法 插入电池时请注意极性 （参照图 6） 插入 拉出 插销 按 电池 图 6 充电 使用电动工具之前，按下述方法将电池进行充 电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁 红色（间隔为 1 秒） 。 指示灯 2. 将电池插入充电器。 如图 7 所示，将电池紧紧地插入充电器。 3. 充电 充电器... - Page 12 中文 ● 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表 2 所示。 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前 闪烁 （熄灭 0.5 秒钟） 插入电源 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电完成 闪烁 （熄灭 0.5 秒钟） 指示灯 （红色） 电池过热。无 点亮 1 秒钟，不点亮 0.5 秒钟 法充（电池冷...
- Page 13 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟（熄灭 0.5 秒钟） 。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时（以 0.2 秒钟的间隔） ，请检查并取出充电器电池接口处的任 何异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中 心检查。 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁（每秒一次） ，请将充电器送还至 HiKOKI 授权服务中心。...
-
Page 14: 作业之前
中文 作业之前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。确保照明和通风充足。 2. 电源开关 确认电源开关是否切断。 3. 安装砂纸 注意！ ● 请勿使用产品铭牌规定的砂纸尺寸以外的砂纸。 ● 请勿使用附着性差的附件。 由于砂纸的安装属于钩环型安装，因此只需将砂 纸按压在垫板上即可。 捏住砂纸， (1) 轻轻捏住砂纸边缘的两处，以使底部的两个孔可 使底部的两 见。 （图 8-a） 图 8-a 个孔可见 (2) 将砂纸的两个孔与垫板的两个孔对齐， 并将整张砂纸表面贴到垫板上，以对齐 砂纸孔 剩余的孔。 （图 8-b） 对齐两孔 垫板孔 安装 图... - Page 15 中文 4. 安装和拆卸粉尘袋（图 9） 粉尘袋 (1) 安装粉尘袋 将粉尘袋插入电动工具主体的管中。 (2) 拆卸粉尘袋 握住管子，拉出粉尘袋。 管 警告！ 插入到底 在打磨操作之前要先确定打磨的表面材 料。 如果要进行打磨操作的表面会产生有害或 图 9 有毒的尘土，例如由铅着色的表面，就要 确保装尘土的袋子或适当的尘土抽取系统要和尘土排放口紧密地连接在一 起。 如果有必要，另外还要带上防尘面具。 不要吸入或接触在打磨过程中产生的有害或有毒的尘土，这类尘土会危及到 操作者自身及旁观者的身体健康。 注意！ 如果粉尘袋内积尘过多，会导致集尘性能降低。请尽快倒掉。 5. 调整速度 拨盘 砂光机配备有可实现速度控制的电气控制电 路。要调整速度，如图 10 所示转动拨盘。拨盘 设为“1”时，砂光机以最小速度（7000/min） 运行 ；拨盘设为“6”时，砂光机以最大速度 图 10 （11000/min）运行。请根据要切削的材料和工 作效率调整速度。...
- Page 16 中文 表 4 通过调整拨盘，使速度符合材料和工件类型的要求。 颗粒度 材料 拨盘刻度 粗略打磨 精细打磨 油漆件 ： 打磨 3－6 修复 （划伤、锈点） 2－4 去除漆层 2－4 木工件 ： 软木 60－80 3－6 硬木 3－5 胶合板 2－4 金属 ： 铝 2－4 钢 3－6 不锈钢 3－6 注 ： 请以此表中的数据为标准。 6. 确认开关处于 OFF 位置 注意！...
- Page 17 中文 注意！ 为延长使用期限，工具和锂离子电池配备停止输出的保护功能。因此，若工 具超过负荷，电机也会停止。然而，这并非故障问题，而是保护功能起作用 的结果。在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 另请参阅“锂离子电池使用注意事项” 。若仍无法运行，请向 HiKOKI 授权的 维修中心请求维修。 警告！ 打磨时切勿喷水或磨削液。否则会招致触电。 1. 如何握持盘式轨道砂光机 如图 11 所示，在抓住机壳的同时，将砂光机 轻轻抵住要打磨的表面，使砂纸均匀接触打磨 面。打磨时切勿对砂光机用力过猛。否则会导 致电动机过载，砂纸使用寿命降低，以及打磨 或抛光效率低下。 2. 如何移动盘式轨道砂光机 砂光机可以来回移动或沿一侧逐渐转圈移动 图 11 （图 12 和图 13） 。 3. 启动和关闭砂光机 将开关设置为 ON（I）可打开电源，将控制 杆设置为 OFF（○）可关闭电源。 注 ： 切勿在砂光机接触打磨面时打开电源开关。...
-
Page 18: 如何安装所选附件
中文 如何安装所选附件 警告！ 为避免发生严重事故，请确保开关处于关 断位置，并取出电池。 聚酯革 抛光海绵 安装聚酯革或抛光海绵。 作为附件的聚酯革或抛光海绵与砂纸一样， 属于钩环型安装，因此只需将其按压到垫 板上即可（图 14） 。 图 14 安装集尘器装置 外部抽取系统 ： 连接适当的抽取装置。 如有必要，请使用带真空适配器（A）或（B）的吸管。 管 软管 内径 35 mm 真空适配器 （A） 内径 32 mm 真空适配器 （B） 内径 38 mm 内径 28 mm 砂光机侧 集尘器装置管侧 图... -
Page 19: 维护和检查
中文 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 1. 倒空和清扫粉尘袋（图 16） 粉尘袋里的粉尘过多时，砂光机的集尘效果将 管 会降低。所以，当粉尘袋里的粉尘满了时，请 封口条 将粉尘袋倒空。 取下粉尘袋，拆下封口条并倒掉内容物。 2. 检查砂纸 如继续使用磨损了的砂纸，会降低工作效率， 并可能磨损砂纸垫板，所以砂纸一旦出现磨损 粉尘袋 就请及时更换。 3. 检查安装螺钉 图 16 要经常检查安装螺钉是否紧固妥善。若发现螺 钉松了，应立即重新扭紧，否则会导致严重的 事故。 4. 电动机的维护 电动机绕线是电动工具的“心脏部” 。 应仔细检查有无损伤，是否被油液或水沾湿。 5. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 6. 查看灰尘 警告！... - Page 20 中文 7. 电力耗尽的电池的处理方法 警告！ 请勿将电力耗尽的电池丢弃。如果焚烧电池，可能会引起爆炸。该电池可回 收利用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾 中属于违法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥善 的处理方法。 8. 收藏 请将电动工具存放在温度低于 40℃且儿童无法触及的环境下。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用2～5次，有时 也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...
-
Page 21: 选择附件
中文 选择附件 有关详细信息请联系 HiKOKI 授权服务中心。 A-P40 308516 A-P60 308517 A-P80 308518 378837 A-P120 308519 A-P180 308520 A-P240 308521 A-P320 308522 378838 A-P400 308523 312518 378842 308515 BSL18.. BSL36..18 UC18YFSL 329897 (14.4V－18V) 378839 336471... -
Page 22: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........22 CORDLESS RANDOM ORBIT SANDER SAFETY WARNINGS ....25 ADDITIONAL SAFETY WARNINGS ............. 25 CAUTION ON LITHIUM-ION BATTERY ............27 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 29 SYMBOLS ....................29 NAME OF PARTS..................30 SPECIFICATIONS .................. - Page 23 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
- Page 24 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...
-
Page 25: Cordless Random Orbit Sander Safety Warnings
English e) Do not use a battery pack or tool that is damaged or modifi ed. Damaged or modifi ed batteries may exhibit unpredictable behaviour resulting in fi re, explosion or risk of injury. Do not expose a battery pack or tool to fi re or excessive temperature. Exposure to fi... - Page 26 Prevent potential injuries to yourself or others. Accessories which have been mounted to the tool should be secure and tight. 12. Use the sanding paper and accessories specifi ed by HiKOKI. 13. When sanding metal, sparks are generated. Do not use the dust bag, and keep other persons and fl...
-
Page 27: Caution On Lithium-Ion Battery
English 23. Bring the battery to the shop from which it was purchased as soon as the post- charging battery life becomes too short for practical use. Do not dispose of the exhausted battery. 24. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or infl... - Page 28 English ○ Before storing a battery, remove any swarf and dust that may adhere to it and do not store it together with metal parts (screws, nails, etc.). Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock.
-
Page 29: Regarding Lithium-Ion Battery Transportation
English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport. -
Page 30: Name Of Parts
English NAME OF PARTS 1. POWER TOOL Dial Housing Closure band Switch Dust bag Motor Battery (sold separately) Ventilation holes Name plate Duct Sanding paper Fig. 3 2. Battery (Optional accessories) 3. Battery Charger (Optional accessories) Cord Ventilation holes Pilot lamp Terminals Battery cover Latch... -
Page 31: Standard Accessories
English Electronic control Braking Function Brake is activated when the switch is turned off , stopping the motor’s rotation. CHARGER (Sold separately) Model UC18YFSL Charging voltage 14.4 V–18 V Weight 0.5 kg STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 SV1813DA (NN) -
Page 32: Battery Removal/Installation
English BATTERY REMOVAL/INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 6). CAUTION Never short-circuit the battery. Battery installation Insert the battery while observing its polarities (See Fig. 6). Pull out Insert Latch Push... - Page 33 English ● Pilot lamp indication The indications of the pilot lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery. Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not light Before Plugged into power Blinks...
- Page 34 Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.
-
Page 35: Prior To Operation
English PRIOR TO OPERATION WARNING To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. Check the work area environment Check the work area to make sure that it is clear of debris and clutter. Clear the area of unnecessary personnel. - Page 36 English Attaching and Removing the dust bag (Fig. 9) Dust bag Attaching the dust bag Insert the dust bag into the duct on the body of the power tool. Removing the dust bag Duct Hold the duct, and pull out the dust bag. WARNING Insert all the way Prior to the sanding operation, make sure...
-
Page 37: Operation
English Table 4 By adjusting the dial, match the speed to the material and type of work. Grain Material Dial scale Rough grinding Fine grinding Paintwork: Sanding 3–6 Repairs (scratches, rust spots) 2–4 Stripping 2–4 Wood: Softwood 60–80 3–6 Hardwood 3–5 Veneers 2–4... - Page 38 Additionally, refer to “CAUTION ON LITHIUM-ION BATTERY”. If it still does not run, request repairs from a HiKOKI authorized service center. WARNING Never apply water or grinding fl uid when sanding. This could result in electrical shock.
-
Page 39: How To Install The Selecting Accessories
English ● Never run the tool without the sanding paper. You may seriously damage the pad. ● Using the tool with the pad edge contacting the workpiece may damage the pad. NOTE Movement of the sander may tend to become unsteady after new sanding paper has been installed, because of the new, coarse grain of the paper. -
Page 40: Maintenance And Inspection
English MAINTENANCE AND INSPECTION WARNING Be sure to turn off the switch and pull out the battery before doing any inspection or maintenance. Empting and cleaning the dust bag (Fig. 16) If the dust bag contains too much dust, dust collection will be aff... - Page 41 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...
-
Page 42: Selecting Accessories
English SELECTING ACCESSORIES For details contact HiKOKI Authorized Service Center. A-P40 308516 A-P60 308517 A-P80 308518 378837 A-P120 308519 A-P180 308520 A-P240 308521 A-P320 308522 378838 A-P400 308523 312518 378842 308515 BSL18.. BSL36..18 UC18YFSL (14.4 V–18 V) 329897 378839 336471... - Page 43 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb） （Hg） （Cd）（Cr (VI)） （PBB） （PBDE） 外壳部件 ○ ○ ○ ○ ○ ○ 电机部件 ○ ○ ○ ○ ○ ○ 开关 × ○ ○ ○ ○ ○ 电镀部件（钢叶片等） ○ ○ ○ ○...
- Page 44 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99744221 G 发行日期：2022年 1月 中国印刷...
