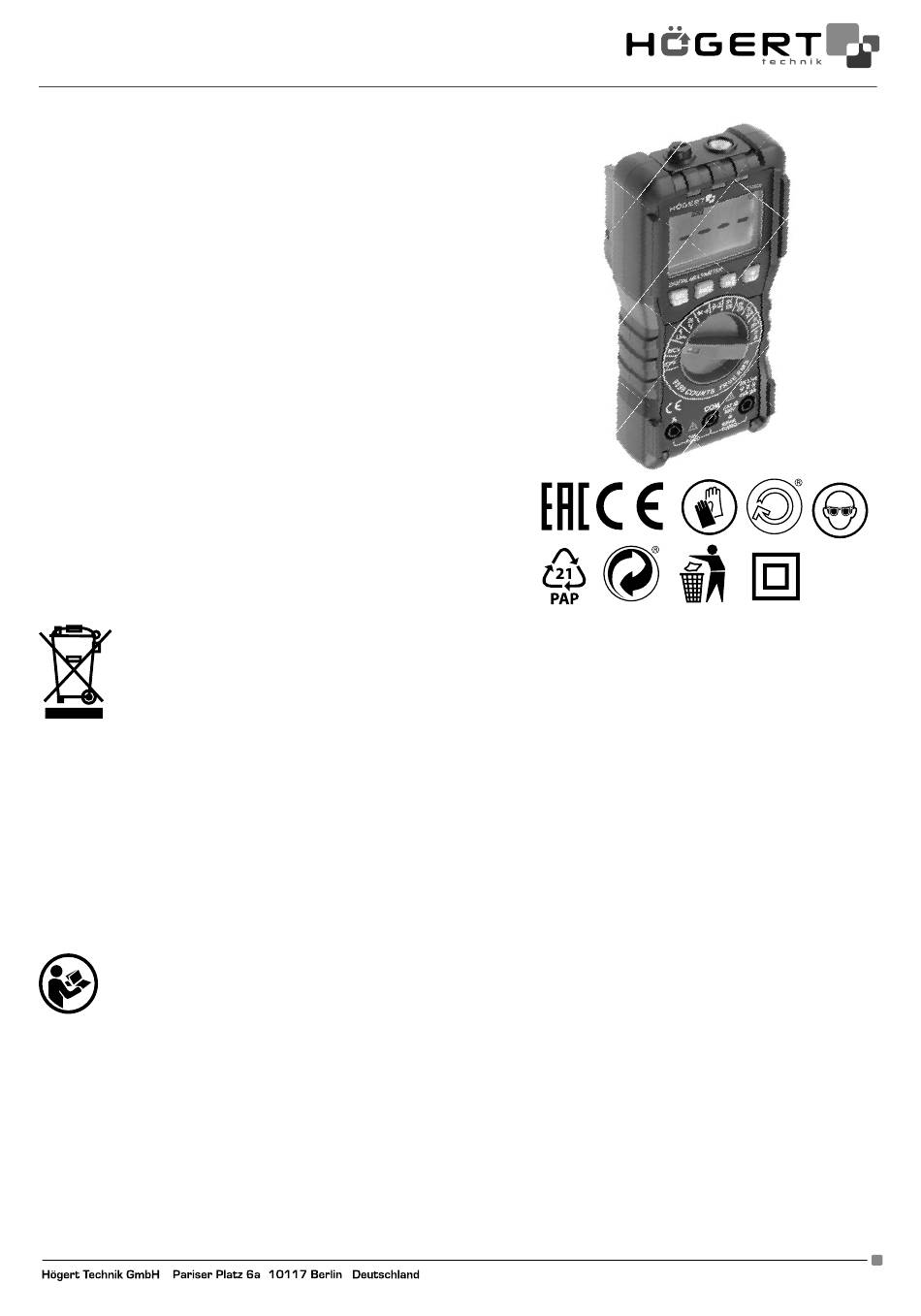

INSTRUKCJA OBSŁUGI

MULTIMETR HT1E600

Dziękujemy za zakup naszego produktu. Wyprodukowany zgodnie z wysokim

standardem produkt zapewni lata bezproblemowej pracy pod warunkiem sto-

sowania zgodnie z instrukcją i odpowiednio utrzymany.

SPIS TREŚCI

1. Ogólne

2. Informacje dotyczące bezpieczeństwa

3. Opis i funkcje

3-1. Wygląd produktu opis

3-2. Przyciski funkcyjne

3-3. Wyświetlacz LCD

4. Dane techniczne

4-1. Funkcje ogólne

4–2. Wskaźniki dokładności

5. Pomiary

5-1. Pomiar napięcia prądu przemiennego i stałego

5–2. Pomiar rezystancji

5-3. Pomiar prądu przemiennego i stałego

5-4. Test diod

5-5. Test ciągłości

5-6. Pomiar częstotliwości

6. Konserwacja

6-1. Wymiana baterii

6-2. Wymiana bezpiecznika

6-3. Konserwacja

OCHRONA ŚRODOWISKA

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elek-

tryczne są surowcami wtórnymi – nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają sub-

stancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu

zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania

zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling

lub odzysk w innej formie.

1. INFORMACJE OGÓLNE

Urządzenie jest przeznaczone do użytku zarówno w prywatnych gospodarstwach domowych jak i do użytku komercyjnego. Multimetr

cyfrowy HT1E600 to innowacyjny, wydajny, niezawodny, w pełni funkcjonalny, z dużym ekranem instrument pomiarowy.

Miernik jest wyposażony w obwód zabezpieczający przed przeciążeniem i system natychmiastowego odłączenia, który może być uży-

wany do pomiaru napięcia stałego i przemiennego, prądu przemiennego i stałego, rezystancji, pojemności, częstotliwości, przewodów

pod napięciem, napięcia akumulatora, bezdotykowego wykrywania napięcia prądu zmiennego NCV, ciągłość diod i obwodów.

Wszelkie inne sposoby użytkowania nie są zamierzone i mogą prowadzić do uszkodzenia mienia lub nawet obrażeń ciała. Urządzenie

należy używać wyłącznie zgodnie z niniejszą instrukcją obsługi. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia spo-

wodowane użytkowaniem niezgodnym z przeznaczeniem. Urządzenie nie jest przyrządem pomiarowym w rozumieniu ustawy "Prawo

o pomiarach".

OGÓLNE WARUNKI BEZPIECZEŃSTWA

W zakresie właściciela i użytkownika jest przeczytanie, zrozumienie i przestrzeganie poniższych zasad:

WAŻNE: Proszę przeczytać tą instrukcję uważnie. proszę zwrócić szczególną uwagę na wymogi bezpiecznego użytkowania,

ostrzeżenia i uwagi. używać produkt prawidłowo i z uwagą do celów, do których został przeznaczony. nieprzestrzeganie tego

może spowodować uszkodzenie i/lub uszczerbek zdrowia i spowoduje utratę gwarancji. proszę przechowywać instrukcję w

bezpiecznym miejscu w celu dalszego używania. przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla celu, jaki został przewidziany dla urządzenia.

• Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać

w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi.

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączyć.

• Należy regularnie sprawdzać, czy urządzenie nie jest uszkodzone. W razie wykrycia uszkodzenia należy przestać korzystać z urządzenia.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian, itp.).

OSTRZEŻENIE

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

To urządzenie nie jest przeznaczone do użytku przez osoby z ograniczonymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi

lub brakiem doświadczenia i / lub umiejętności, chyba że takim osobom towarzyszą i są nadzorowane przez osoby odpowiedzialne

za ich bezpieczeństwo lub otrzymały precyzyjne instrukcje użytkowania tego urządzenia i zrozumiały wynikające z tego ryzyko. Dzieci

mogą korzystać z tego urządzenia tylko w wieku powyżej 8 i pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub jeśli

otrzymały instrukcje użytkowania tego urządzenia i zrozumiały wynikające z tego ryzyko. Dzieci nie mogą bawić się tym urządzeniem.

Adres producenta/ Adresse des Herstellers/ Manufacturer's Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
