CARATTERISTICHE GENERALI

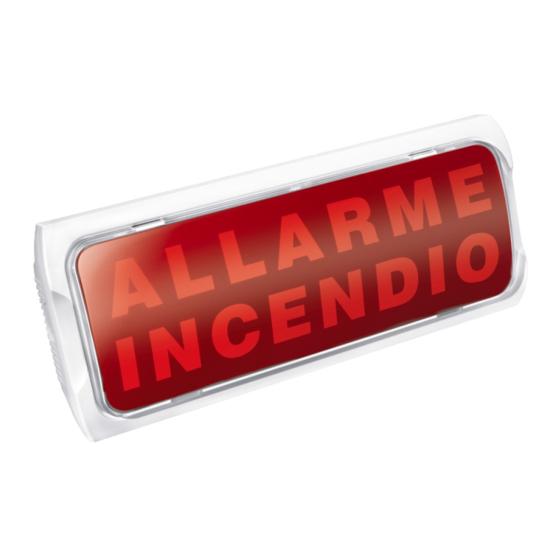

Il dispositivo TM24-A è un segnalatore sonoro di allarme incendio ed è stato progettato e costruito in
conformità alle caratteristiche richieste dalla norma EN54-3.
CARATTERISTICHE TECNICHE
Tensione nominale alimentazione ...... 24Vcc (21,5 27Vcc)
Fusibile ............................................... Rapido – 300mA
Frequenza acustica ............................ 2,9KHz 0,5 KHz
Assorbimento max .............................. 2,4W (100mA a 24Vcc)
Frequenza di lampeggio ..................... 1Hz
Temperatura di funzionamento ........... -10°C ÷ +55°C
Grado di protezione ............................ IP21C
Materiale involucro ............................. ABS autoestinguente V0
Colore involucro ................................. RAL 9003
Frontale trasparente ........................... Policarbonato
Dimensioni ......................................... 360x150x70mm
I pittogrammi applicabili sul segnalatore sono i seguenti:
ALLARME INCENDIO
FIRE ALARM
TM24-A
DISPOSITIVO SONORO DI ALLARME INCENDIO
FIRE ALARM DEVICE - SOUNDER
ITALIANO
+
89,3dB
90,1dB
a 21,5Vcc e 27Vcc (sottolineato)
1/8
DS80FH36-001A
LBT80804
88,5dB
88,2dB
0°
15°
45°
135°
165°
80,2dB
81,2dB
165°
135°
45°
84,4dB
77,2dB
105°
75°
84,6dB
75,8dB
81,5dB
81,7dB
80,6dB
81,8dB
Pressione acustica
verticale e orizzontale ad 1 m
80,5dB
80,8dB
81,0dB
81,3dB
75°
105°
78,9dB
78,4dB
83,6dB
85,3dB
0°
15°
89,3dB
88,7dB
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Elkron TM24-A
Summary of Contents for Elkron TM24-A
- Page 1 DISPOSITIVO SONORO DI ALLARME INCENDIO LBT80804 FIRE ALARM DEVICE - SOUNDER ITALIANO CARATTERISTICHE GENERALI Il dispositivo TM24-A è un segnalatore sonoro di allarme incendio ed è stato progettato e costruito in conformità alle caratteristiche richieste dalla norma EN54-3. 88,5dB CARATTERISTICHE TECNICHE 88,2dB 0°...
- Page 2 Procedere all’installazione a muro utilizzando gli appositi fori di fissaggio a rompere presenti sul fondo del contenitore (come indicato in figura). Collegare il dispositivo TM24-A secondo gli schemi rappresentati in figura. Importante: collegare il resistore di fine linea per la supervisione del collegamento fra centrale e dispositivi di segnalazione allarme di tipo “C”, sull’ultimo dispositivo presente sulla linea sirena ai...
- Page 3 CONNESSIONI ELETTRICHE Nome Chiuso Aperto Luce fissa Luce lampeggiante (*) (*) = Impostazione di fabbrica DC IN (- +) Ingresso alimentazione 24Vcc DC OUT (- +) Uscita alimentazione per eventuali altri dispositivi Schema di collegamento con una centrale rivelazione incendio generica...
- Page 4 0051 ELKRON è un marchio commerciale di URMET S.p.A. Via Bologna, 188/C - 10154 Torino (TO) – Italy DoP 0051-CPR-0445 EN54-3 Dispositivo sonoro di allarme incendio Tipo A per uso interno TM24-A Destinato all’uso di sistemi di rivelazione e segnalazione d’incendio installati internamente e attorno agli edifici Durata di funzionamento: Δ(L...
- Page 5 ENGLISH GENERAL CHARACTERISTICS The TM24-A device is a fire alarm sounder and has been designed and built in compliance with the characteristics required by the EN54-3 standard. 88.5dB 88.2dB TECHNICAL CHARACTERISTICS 0° 15° 80.5dB 80.8dB Nominal supply voltage ...... 24Vdc (21.5 27Vdc) 45°...
- Page 6 Install on a wall by using the relevant fixing holes placed on the bottom of the enclosure (as illustrated in the picture). Connect the device TM24-A according to the schematic illustrated in the picture. Important: connect the end of line resistor, used for supervising the connection between the control panel and type “C”...
- Page 7 ELECTRICAL CONNECTIONS Name Closed Open Flashing light (*) Steady light (*) = Factory setting DC IN (- +) 24Vdc supply input DC OUT (- +) Supply output for any other devices Drawing of connection to generic fire control panel...
- Page 8 For more information about where you can drop off your waste equipment for recycling, please contact your local city office, your household waste disposal service or the shop where you purchased the product. ELKRON è un marchio commerciale di URMET S.p.A. ELKRON ELKRON is a trademark of URMET S.p.A.
