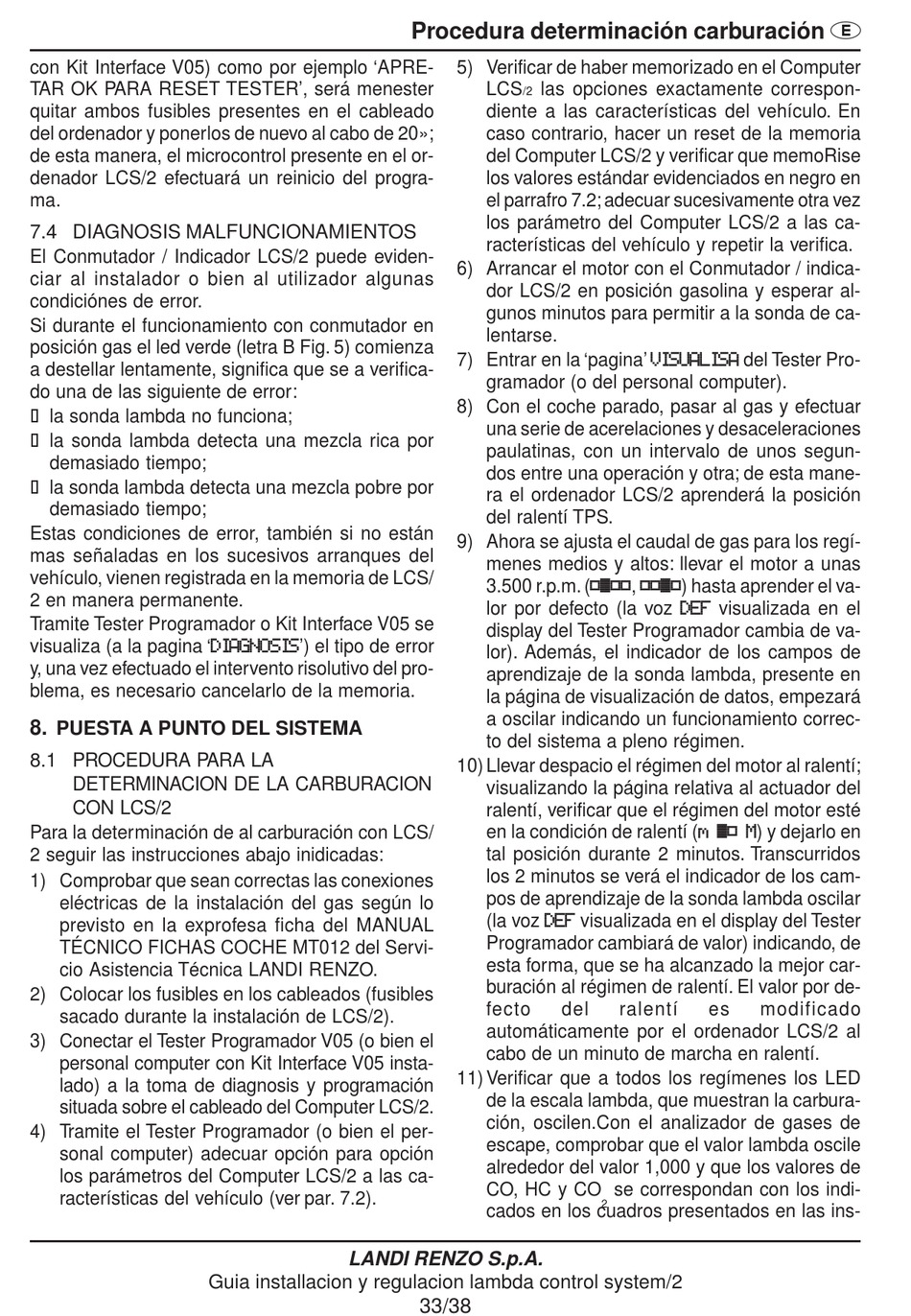

Landi Renzo LAMBDA CONTROL SYSTEM/2 Installation And Adjustment Manual page 33

con Kit Interface V05) como por ejemplo 'APRE-
TAR OK PARA RESET TESTER', será menester
quitar ambos fusibles presentes en el cableado
del ordenador y ponerlos de nuevo al cabo de 20»;
de esta manera, el microcontrol presente en el or-
denador LCS/2 efectuará un reinicio del progra-
ma.
7.4 DIAGNOSIS MALFUNCIONAMIENTOS
El Conmutador / Indicador LCS/2 puede eviden-
ciar al instalador o bien al utilizador algunas
condiciónes de error.
Si durante el funcionamiento con conmutador en
posición gas el led verde (letra B Fig. 5) comienza
a destellar lentamente, significa que se a verifica-
do una de las siguiente de error:
la sonda lambda no funciona;
la sonda lambda detecta una mezcla rica por
demasiado tiempo;
la sonda lambda detecta una mezcla pobre por
demasiado tiempo;
Estas condiciones de error, también si no están
mas señaladas en los sucesivos arranques del
vehículo, vienen registrada en la memoria de LCS/
2 en manera permanente.
Tramite Tester Programador o Kit Interface V05 se
visualiza (a la pagina '
y, una vez efectuado el intervento risolutivo del pro-
blema, es necesario cancelarlo de la memoria.
8.
PUESTA A PUNTO DEL SISTEMA
8.1 PROCEDURA PARA LA
DETERMINACION DE LA CARBURACION
CON LCS/2
Para la determinación de al carburación con LCS/
2 seguir las instrucciones abajo inidicadas:
1) Comprobar que sean correctas las conexiones
eléctricas de la instalación del gas según lo
previsto en la exprofesa ficha del MANUAL
TÉCNICO FICHAS COCHE MT012 del Servi-
cio Asistencia Técnica LANDI RENZO.
2) Colocar los fusibles en los cableados (fusibles
sacado durante la instalación de LCS/2).
3) Conectar el Tester Programador V05 (o bien el
personal computer con Kit Interface V05 insta-
lado) a la toma de diagnosis y programación
situada sobre el cableado del Computer LCS/2.
4) Tramite el Tester Programador (o bien el per-
sonal computer) adecuar opción para opción
los parámetros del Computer LCS/2 a las ca-
racterísticas del vehículo (ver par. 7.2).
DIAGNOSIS ') el tipo de error
LANDI RENZO S.p.A.
Guia installacion y regulacion lambda control system/2
Procedura determinación carburación
5) Verificar de haber memorizado en el Computer
LCS las opciones exactamente correspon-
/2
diente a las características del vehículo. En
caso contrario, hacer un reset de la memoria
del Computer LCS/2 y verificar que memoRise
los valores estándar evidenciados en negro en
el parrafro 7.2; adecuar sucesivamente otra vez
los parámetro del Computer LCS/2 a las ca-
racterísticas del vehículo y repetir la verifica.
6) Arrancar el motor con el Conmutador / indica-
dor LCS/2 en posición gasolina y esperar al-
gunos minutos para permitir a la sonda de ca-
lentarse.
7) Entrar en la 'pagina'
gramador (o del personal computer).
8) Con el coche parado, pasar al gas y efectuar
una serie de acerelaciones y desaceleraciones
paulatinas, con un intervalo de unos segun-
dos entre una operación y otra; de esta mane-
ra el ordenador LCS/2 aprenderá la posición
del ralentí TPS.
9) Ahora se ajusta el caudal de gas para los regí-
menes medios y altos: llevar el motor a unas
3.500 r.p.m. (
lor por defecto (la voz
display del Tester Programador cambia de va-
lor). Además, el indicador de los campos de
aprendizaje de la sonda lambda, presente en
la página de visualización de datos, empezará
a oscilar indicando un funcionamiento correc-
to del sistema a pleno régimen.
10) Llevar despacio el régimen del motor al ralentí;
visualizando la página relativa al actuador del
ralentí, verificar que el régimen del motor esté
en la condición de ralentí (
tal posición durante 2 minutos. Transcurridos
los 2 minutos se verá el indicador de los cam-
pos de aprendizaje de la sonda lambda oscilar
DEF
(la voz visualizada en el display del Tester
Programador cambiará de valor) indicando, de
esta forma, que se ha alcanzado la mejor car-
buración al régimen de ralentí. El valor por de-
fecto del
automáticamente por el ordenador LCS/2 al
cabo de un minuto de marcha en ralentí.
11) Verificar que a todos los regímenes los LED
de la escala lambda, que muestran la carbura-
ción, oscilen.Con el analizador de gases de
escape, comprobar que el valor lambda oscile
alrededor del valor 1,000 y que los valores de
CO, HC y CO
cados en los cuadros presentados en las ins-
33/38
VISUALISA del Tester Pro-
][]] , ]][] ) hasta aprender el va-
DEF visualizada en el
m [] M
) y dejarlo en
ralentí es modificado
se correspondan con los indi-
2
