Anbauanleitung: Seilwindenanbausatz IVECO Daily ab2019
AL:
Best.Nr.:
Montagezeit:

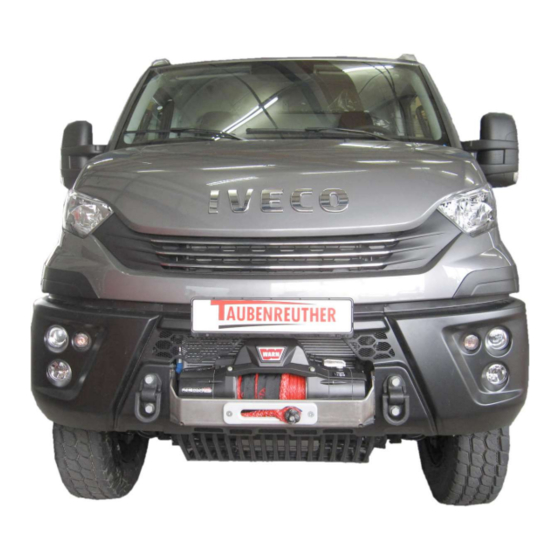

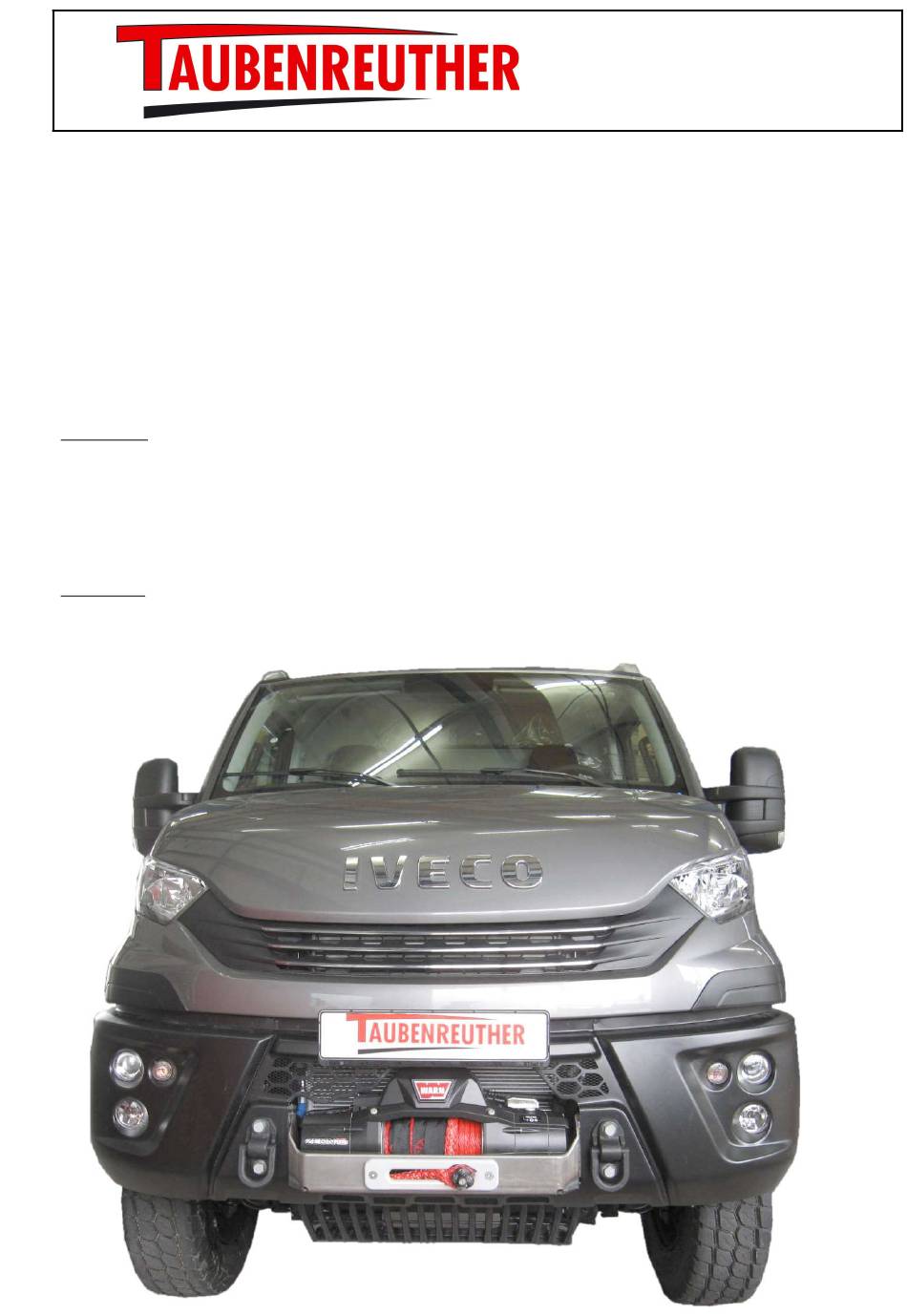

Hier sehen sie den fertig montierten Seilwindenanbausatz.
Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das
Benutzerhandbuch der Seilwinde gut durch.
Achtung:
Bei Fahrten im öffentlichen Straßenverkehr muß das Rollenseilfenster mit der
Kunststoffabdeckung Best.Nr.: 15-905 abgedeckt werden.
Before you start fitting, please read and understand this instruction manual and the owners
manual of the winch.
Attention:
The roller failead must be covered (with the cover Nr. 15-905) when driving on public roads!
2212-02
16-9520
ca. 480 min.
Am Schwimmbad 8
95326 Kulmbach
Tel. 09221 / 95620
Fax 09221 / 956222
e-mail:
verkauf@taubenreuther.de
