Download Print this page

Advertisement

Quick Links

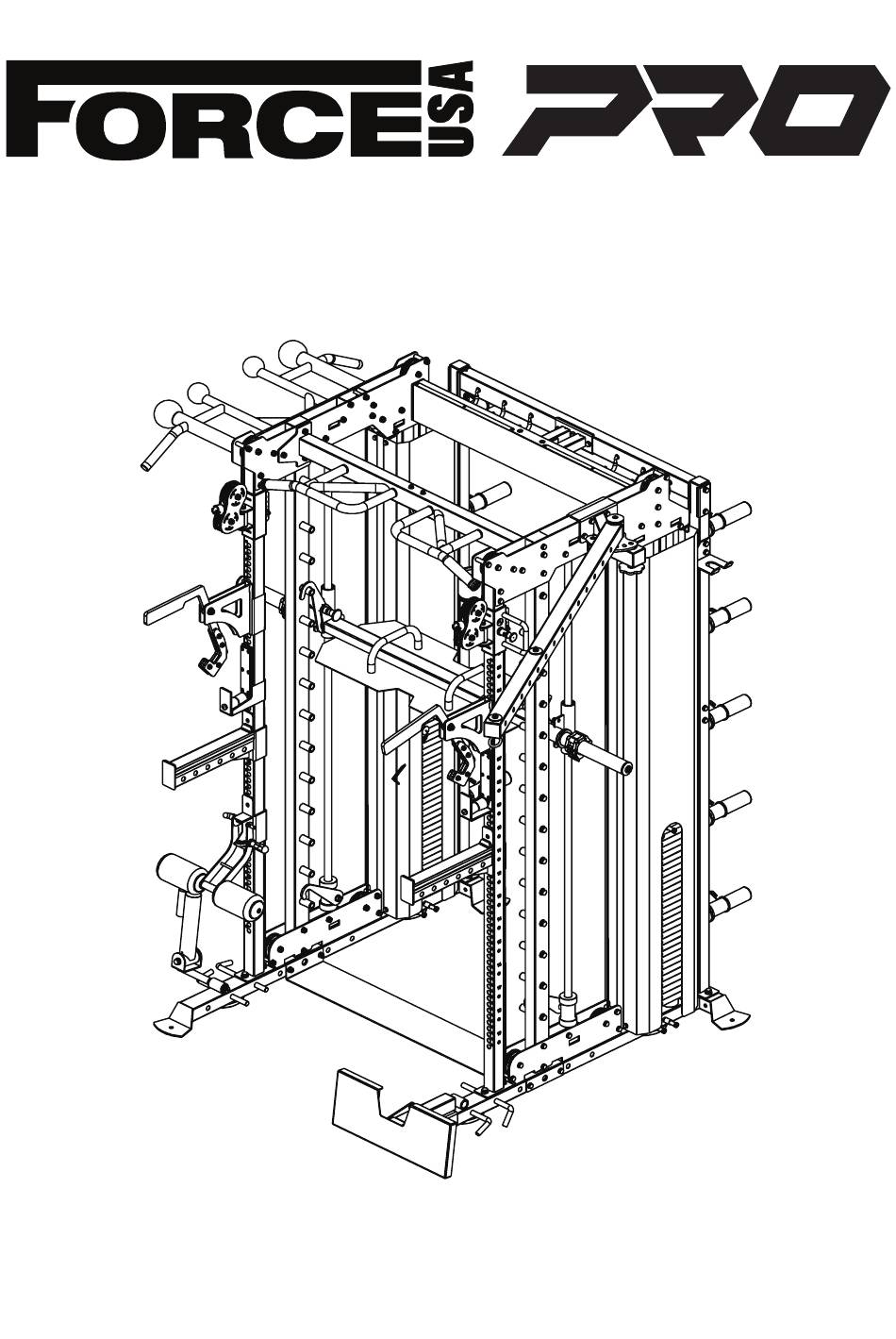

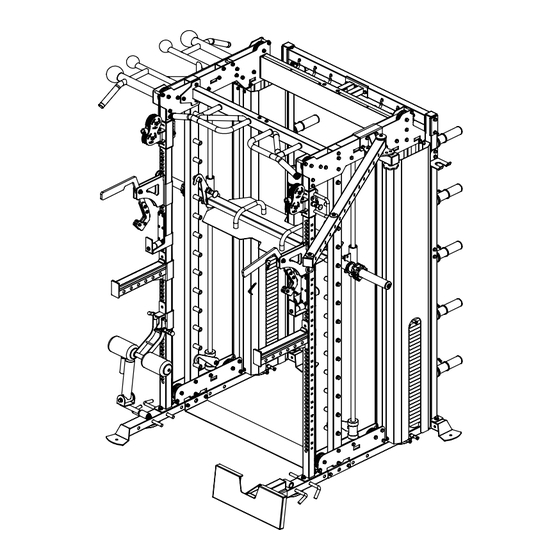

G20 ALL-IN-ONE-TRAINER
OWNERS MANUAL | F-G20-V2

Advertisement

loading
Need help?

Need help?

Do you have a question about the PRO G20 ALL-IN-ONE-TRAINER and is the answer not in the manual?

Questions and answers

Robert Miller
February 28, 2025

Can I order parts for this?

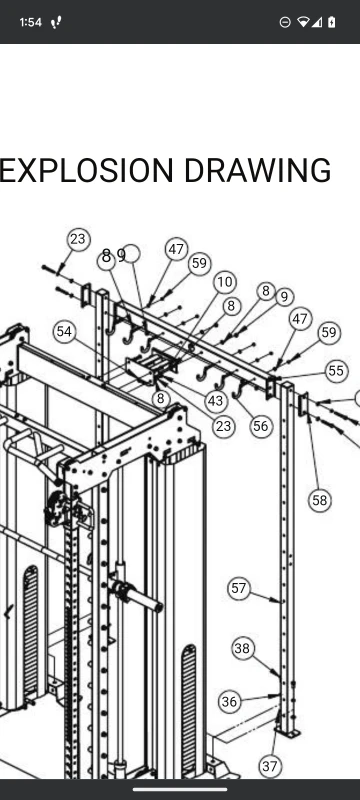

User image 67c16c605e9e6

Subscribe to Our Youtube Channel

Summary of Contents for Force USA PRO G20 ALL-IN-ONE-TRAINER

  • Page 1 G20 ALL-IN-ONE-TRAINER OWNERS MANUAL | F-G20-V2...
  • Page 2 TABLE OF CONTENTS Parts List 2-21 Assembly Step 1 22-25 Assembly Step 2 26-30 Assembly Step 3 31-33 Assembly Step 4 34-36 Assembly Step 5 37-42 Assembly Step 6 43-44 Assembly Step 7 45-47 Assembly Step 8 48-49 Assembly Step 9 50-53 Assembly Step 10 54-57...
  • Page 3: Parts List

    PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Ground Tube Front Guide Rod φ25*2050 Left Stand Tube Connect Support Tube T3 Right Stand Tube Crush Pad φ60*φ27*42 Hexagon Bolt M10*95 Flat Washer(Gb) φ10 Lock Nut M10 Hexagon Bolt M10*70 Hang Shape φ17.8*17-M12 Hexagon Bolt M10*16 Silding Sleeve Welding Barbell Rod...
  • Page 4 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Connecting Piece - Two Holes T3.0*50*120 Up Decoate Plate T5 Back Chin Up Bar Hexagon Bolt M10*80 Hexagon Bolt M10*75 Stainless Steel Guide Rod Left The Birds Sliding Sleeve Right Stainless Steel Guide Rod Right The Birds Sliding Sleeve Left Across Connected Plate Spring Washer φ12...
  • Page 5 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Band Pegs Olympic Lock Collar Hexagon Socket Flat Round Head Screws M12*40 Back Up Connection Tube Pull Up The Beam Welder Hook Rear Column Concave Plate T3*120*58 Lock Nut M8 Weight Plate Sleeve Barbell Holder Small Handle Fix Tube Globe Chin Up Bar...
  • Page 6 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY T Shape Pin-Black φ10*100 Square Tube Plug 25*50*1.5 Oval Ring 131*80 Countersunk Hexagon Rivet Nuts M10 Hexagon Bolt M10*90 Hang Shaft 50*70*1.5 Square Tube Plug 50*70*1.5 50 Square Tube Plug 50*50*2 Rubber Cover φ21*35 Lining Bearing φ40*φ25*58 Bearing 6005 Spring Catch Collar φ40...
  • Page 7 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Mushroom Head Break Mandrel Blind Rivets 4*8 Bush Bearing 50-60 4 Aluminum Spring Pin M20*1.5-φ10 Pulley Rotation Cover Powder Set φ33*φ29*φ20*18 Inner Shaft φ20*67 Hanging Ring Weldment Circle Tube Plug φ32*1.5 Handle Cover φ38*φ32*130 Outer Catch Collar φ8*32*25 Hexagon Socket Set Screw M10*25 Double Shrapnel Nut φ29.3-M10...
  • Page 8 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Back Connection Tube Hook Hook Handle Cover Φ8*100 129 Back Stand Tube Kettle Frame Φ100*90 Ix Plate T4 M6*10hexagon Socket Set Screw M6*10 Small Handle Rubber Ring Φ59*Φ39*19 Φ8*45hook Handle Cover Φ8*45 Barbell Bar Tube Decorative Aluminum Cover Φ1*Φ18*Φ42*Φ50 Barbell Bar Tube-Aluminum Cover...
  • Page 9 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Umbrella Head Pull Pin φ12*M20*40 Short Safety Catch -Left Roller Shaft φ40*88 Bearing 6000 Safety Catch Rubber φ190*45*7 Countersunk Head Socket Head Screw M6*12 Hexagon Socket Button Head Screws M10*110 Short Safety Catch -Right Move Hook Hook Connect Shaft φ15.8*59-M10 Powder Set φ26*φ22*16*11...
  • Page 10 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Sliding Sleeve Counterweight Block Pulley Frame Chin Tube Hexagon Socket Screws Without Head M4*3 Stainless Tube -Right Stainless Tube -Left Hexagon Socket Set Screw M8*20 Sliding Sleeve-Right Sliding Sleeve-Left Chin Up Bar Long Straight Bar Short Straight Bar Calf Block...
  • Page 11 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY Swing Arm Fixing Seat Thread Positioning Pin φ25*102.5 Low Row Plate Assembly Square Tube Inner Plug 60*60*2 Hexagon Socket Button Head Screws M12*25 Hexagon Socket Button Head Screws M8*16 Inner Shaft φ25*67-M10 Low Row Foot Plate Bearing 6005 Thrust Ball Bearing 53205...
  • Page 12 PARTS LIST KEY NUMBER DESCRIPTION OF PART QUANTITY T Shape Pin Φ9.4*Φ6.3 T Shape Lining Sleeve Φ13*Φ9.45 U Shape Fastener Catch 5 Foot Pad Welds Ev Stickers 205*55*2 Puller Handle Big Pull Elbow Φ25*2 Hand Handle Outer Baffle Ring Φ31.5*Φ25.5 Pull The Hanging Piece T6 Pull The Baffle Ring Φ39*Φ26*12 Hand Handle Inner Baffle Ring Φ33*Φ26*10.5...
  • Page 13: Parts Drawing

    PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Ground Tube Front Guide Rod Left Stand Tube Connect Support Tube Right Stand Tube Crush Pad Hang Shaft Silding Sleeve Welding...
  • Page 14 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Barbell Rod Safety Hook Right Rubber Pad Safety Hook Left Weight Stack Magnetic Pull Pin Counterweight Block Pulley Frame Chin Bar...
  • Page 15 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Connecting Piece - Two Holes Up Decoate Plate Back Chin Up Bar Stainless Steel Guide Rod Left The Birds Sliding Sleeve Left Stainless Steel Guide Rod Right The Birds Sliding Sleeve Right Across Connected Plate...
  • Page 16 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Decorative Plate Support Tube Decorative Plate Of Bottom Beam Powder Set Pulley Wire Rope-Nose Nose Back Shield Shield Of Edge Barbell Rod Sleeve...
  • Page 17 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Core Trainer with Rotation Holder Band Pegs Olympic Lock Collar Back Up Connection Tube Pull Up The Beam Welder Hook Rear Column Concave Plate...
  • Page 18 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Weight Plate Sleeve Barbell Holder Small Handle Fix Tube Globe Chin Up Bar Spring Collar Right Front Safety Left Front Safety Leg Press Plate...
  • Page 19 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Swing Arm Fixed Reinforcement Plate Left Mono Lift Right Mono Lift Left Roller J-Hook Right Roller J-Hook Knee Anchor J-Hook Lat Pulldown Knee Anchor Swing Arm Fixing Seat...
  • Page 20 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Swing Arm Decorative Aluminum Cover Oval Carabiner Long Straight Bar Short Straight Bar Calf Block A Bar Row Handle Lat Pulldown Bar...
  • Page 21 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Close Grip Triangle Tricep V Bar Metal Handle Carabiner Multi Grip Lat Pulldown Bar Nylon Handle Right Barbell Rod Mounting Plate Left Barbell Rod Mounting Plate...
  • Page 22 PARTS LIST NUMBER DESCRIPTION OF PART PARTS DRAWING Chain Tricep Rope Low Row Plate Assembly Inner Shaft Low Row Foot Plate...
  • Page 23 ASSEMBLY STEP 1 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Ground Tube Front Guide Rod φ25*2050 Left Stand Tube Connect Support Tube T3 Right Stand Tube Crush Pad φ60*27*42 Hexagon Bolt M10*95 Flat Washer(Gb) φ10 Lock Nut M10 Hexagon Bolt M10*70 Hang Shaft φ17.8*17-M12 Hexagon Bolt M10*16...
  • Page 24 ASSEMBLY DRAWING GROUND TUBE QTY: 2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Ground Pipe Welds Square Tube Plug 25*50*1.5 Oval Ring 131*80 LEFT STAND TUBE QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Hang Shaft φ25*M12*98 50*70*1.5 Square Tube Plug 50*70*1.5 50 Square Tube Plug 50*50*2 Countersunk Hexagon Rivet Nuts M10 Hexagon Bolt M12*25...
  • Page 25 ASSEMBLY DRAWING RIGHT STAND TUBE QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Hang Shaft φ25*M12*98 50*70*1.5 Square Tube Plug 50*70*1.5 50 Square Tube Plug 50*50*2 Countersunk Hexagon Rivet Nuts M10 Hexagon Bolt M12*25 Spring Washer φ12 Flat Washer φ12 Right Stand Tube...
  • Page 26 ASSEMBLY STEP 1 INSTRUCTION DRAWING 1250 857.27 1250 Use M10*16 hexagon bolt (12) and flat washer(GB) (8) to assemble front guide rod (2) in ground tube(1),Mount the crush pad(6) on the front guide rod (2). Assemble the hang shaft(11) on the ground tube (1). Use M10*70 hexagon bolt(10) and flat washer(GB) to assemble left stand tube (3) and right stand tube(5) respectively on the ground tube (1).
  • Page 27 ASSEMBLY STEP 2 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Silding Sleeve Welding Barbell Rod Safety Hook Right Rubber Pad φ60*φ26*25 Safety Hook Left Front Guide Rod φ25*2050 Weight Stack Hang Shaft φ17.8*17-M12 Magnetic Pull Pin φ10*100 Hexagon Bolt M10*20 Flat Washer(Gb) φ10 Spring Gasket φ10 Counterweight Block Pulley Frame...
  • Page 28 ASSEMBLY DRAWING SILDING SLEEVE WELDING QTY: 2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY φ Rubber Cover 21*35 φ φ Lining Bearing 25*58 Bearing 6005 φ Spring Catch Collar Sliding Sleeve BARBELL ROD QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY φ...
  • Page 29 ASSEMBLY DRAWING SAFETY HOOK RIGHT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY φ φ Barbell Aluminum Rod 25.1*1056 Hexagon Socket Cap Screws M6*16 Hook Right φ Barbell Inner Rod 25*1857 φ Spring Washer Hook Left SAFETY HOOK LEFT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY...
  • Page 30 ASSEMBLY DRAWING COUNTERWEIGHT BLOCK PULLEY FRAME QTY: 2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Pulley φ92 Hexagon Bolt M10*45 Lock Nut M10 Flat Washer(Gb) φ10 Hexagon Nut M12...
  • Page 31 ASSEMBLY STEP 2 INSTRUCTION DRAWING Assemble rubber pad (16), safety hook right (15) and silding sleeve welding (13) before front guide rod (2). Assemble rubber pad (16), safety hook left(17) and silding sleeve welding (13) before front guide rod (2). Assemble the barbell rod(14) on the silding sleeve welding(13).
  • Page 32 ASSEMBLY STEP 3 EXPLOSION DRAWING 8 26 KEY NUMBER DESCRIPTION OF PART QUANTITY Chin Bar Connecting Piece - Two Holes T3.0*50*120 Hexagon Bolt M10*20 Spring Gasket φ10 Flat Washer(Gb) φ10 Hexagon Bolt M10*95 Lock Nut M10...
  • Page 33 ASSEMBLY DRAWING CHIN BAR QTY: 2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Chin Tube Square Tube Inner Plug 25*50*2...
  • Page 34 ASSEMBLY STEP 3 INSTRUCTION DRAWING As shown in the figure, Use M10*20 hexagon bolt (22), flat washer(GB) (8), spring gasket(23), mount chin bar (25) to front guide rod (2). Use M10*95 hexagon bolt (7), flat washer(GB) (8), M10 lock nut (9) to connecting piece - two holes and chin bar(25) assembly to left stand tube(3).
  • Page 35 ASSEMBLY STEP 4 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Up Decoate Plate T5 Back Chin Up Bar Hexagon Bolt M10*80 Flat Washer(Gb) φ10 Lock Nut M10 Hexagon Bolt M10*75...
  • Page 36 ASSEMBLY DRAWING BACK CHIN UP BAR QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Decorate Plate T1 Countersunk Hexagon Rivet Nuts M10 Mushroom Head Break Mandrel Blind Rivets 4*8 Hexagon Socket Screws Without Head...
  • Page 37 ASSEMBLY STEP 4 INSTRUCTION DRAWING Use M10*75 hexagon bolt (30), φ10 flat washers (8), M10 lock nuts (9) to decorate the Up decoate plate (27) is assembled on both sides of the chin up bar (28). Use M10*80 hexagon bolt(29), φ10 flat washer (8), M10 lock nut (9) to mount the chin up bar (28) mount on the Up decoate plate (27).
  • Page 38 ASSEMBLY STEP 5 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Stainless Steel Guide Rod Left The Birds Sliding Sleeve Right Stainless Steel Guide Rod Right The Birds Sliding Sleeve Left Across Connected Plate Hexagon Bolt M10*80 φ Flat Washer(Gb) Lock Nut M10 Hexagon Bolt M10*75 φ...
  • Page 39 ASSEMBLY DRAWING STAINLESS STEEL GUIDE ROD RIGHT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Stainless Tube -Right Square Tube Plug 50*50*2 STAINLESS STEEL GUIDE ROD LEFT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY φ φ Lining Bearing 25*58 φ...
  • Page 40 ASSEMBLY DRAWING THE BIRDS SLIDING SLEEVE RIGHT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Sliding Sleeve-Right Bush Bearing 50-60 φ Aluminium Spring Pin M20*1.5- φ Flat Washer(Gb) Hexagon Bolt M10*45 Lock Nut M10 φ Pulley φ Inner Shaft 20*67 Pulley Rotation Cover φ...
  • Page 41 ASSEMBLY DRAWING THE BIRDS SLIDING SLEEVE LEFT QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Sliding Sleeve-Left Bush Bearing 50-60 φ Aluminum Spring Pin M20*1.5- φ Flat Washer(Gb) Hexagon Bolt M10*45 Lock Nut M10 Pulley Rotation Cover φ Pulley φ φ...
  • Page 42 ASSEMBLY DRAWING ACROSS CONNECTED PLATE QTY: 1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Hanging Ring Weldment φ Flat Washer Lock Nut M8 φ Circle Tube Plug 32*1.5 φ φ Handle Cover 32*130 φ Outer Catch Collar 38*32*25 Hexagon Socket Set Screw M10*25 φ...
  • Page 43 ASSEMBLY STEP 5 INSTRUCTION DRAWING Assemble the birds sliding sleeve right(32) into the stainless steel guide rod right(33). Assemble the birds sliding sleeve left(34) into the stainless steel guide rod left(31). Use M12*25 hexagon bolts (38), φ12 flat washer (37), φ12 spring gasket (36) as shown in the picture stainless steel guide rod right(33) is mounted on the main body.
  • Page 44 ASSEMBLY STEP 6 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Decorative Plate Support Tube φ14*1.5*49 Hexagon Bolt M10*75 Flat Washer(Gb) φ10 Lock Nut M10 Decorative Plate Of Bottom Beam T5...
  • Page 45 ASSEMBLY STEP 6 INSTRUCTION DRAWING Assemble the decorative plate of 3070B bottom beam to the main body with M10×75 hexagon bolt (30), φ10 flat washers (8), M10 lock nut (9) to fix it to the main body. The left and right assembly mode is the same. As shown in the figure, install with M10*75 hexagon bolt (30), φ10 flat washer (8) and M10 lock nut (9) decorative plate support tube (39) is assembled to the main body.
  • Page 46 ASSEMBLY STEP 7 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Hexagon Bolt M10*75 Lock Nut M10 Powder Set φ20*φ16*φ10.5*20.5 Pulley φ92 Hexagon Bolt M10*25 Flat Washer(Gb) φ10 Wire Rope-Nose Nose φ5*8330...
  • Page 47 ASSEMBLY DRAWING INSTALLATION AND DISASSEMBLY DIAGRAM OF WIRE ROPE BALL HEAD...
  • Page 48 ASSEMBLY STEP 7 INSTRUCTION DRAWING Disassemble the ball ends of the safety hook left (44) of the wire rope according to the requirements in the picture, and pass through and combine in ABCDEFGH order according to the picture lnstall 92 pulley (42) with powder sleeve (41), M10×75 hexagon bolt(30), M10 lock nut (9) fixed 92 pulley (42).
  • Page 49 ASSEMBLY STEP 8 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Back Shield T1 Shield Of Edge 32*1975 Flat Washer φ8 Hexagon Bolt M8*16...
  • Page 50 ASSEMBLY STEP 8 INSTRUCTION DRAWING Assemble back shield (45) and shield of edge (46) on the main body, and fix them on the main body with M8×16 hexagon bolt (48) and φ8 flat washer (47) as shown in the picture. The left and right installation modes are the same.
  • Page 51 ASSEMBLY STEP 9 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Barbell Rod Sleeve Rotation Tube L Shape Pin φ17*250*77l Barbell Clamp φ85*φ50xh49 Hexagon Socket Flat Round Head Screws M12*40 Flat Washer φ12 Spring Washer φ12...
  • Page 52 ASSEMBLY DRAWING BARBELL ROD SLEEVE QTY:2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY φ Aluminum Inner Catch Collar 60*27 φ Stainless Outer Tube 49.5*0.6 φ Barbell Bar Plug 50*37 φ Inside Tube Of Barbell Rod 48*2.5 φ φ φ Rubber Ring...
  • Page 53 ASSEMBLY DRAWING ROTATION TUBE QTY:1PCS/SETT KEY NUMBER DESCRIPTION OF PART QUANTITY New Rotation Rod φ φ φ Powder Set 25*15 Hexagon Bolt M12*25 φ Circle Tube Inner Plug 25*2 φ Flat Washer Double Barbell Rotation Inner Shaft φ25*77*M12 Barbell Bar Plug φ25*86 Barbell Bar Limit Shaft φ22*39.5 Limit Ring φ25*φ20*5 Spring Washer φ12...
  • Page 54 ASSEMBLY STEP 9 INSTRUCTION DRAWING Assemble the rotation tube (50) on the main body. Assemble the L shape pin (51) on the main body. Use M12*40 hexagon socket flat round head screws (53), φ12 flat washer (25), φ12 spring gasket (36) to assemble the barbell rod sleeve(49) on the main barbell rod. Assemble the barbell clamp (52) on the main body.
  • Page 55 ASSEMBLY STEP 10 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Back Up Connection Tube Pull Up The Beam Welder Hook Rear Column Concave Plate T3*120*58 Hexagon Bolt M10*75 φ Flat Washer(Gb) φ Spring Gasket Hexagon Bolt M10*25 Lock Nut M8 φ...
  • Page 56 ASSEMBLY DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Back Connection Tube Pulley φ92 Hexagon Bolt M10*45 Flat Washer(Gb) φ10 Lock Nut M10 HOOK QTY:6PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Hook Hook Handle Cover φ8*100...
  • Page 57 ASSEMBLY DRAWING REAR COLUMN QTY:2PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Back Stand Tube Square Tube Plug 50*50*2...
  • Page 58 ASSEMBLY STEP 10 INSTRUCTION DRAWING Use M10*25 hexagon bolt (43), φ10 flat washer (8), φ10 spring washer (23) to assemble back up connection tube (54) to the main frame. Use φ8 flat washer (47) and M8 lock nut (59) to assemble hook (56) to pull up the beam welder (55).
  • Page 59 ASSEMBLY STEP 11 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Barbell Chip Hanging Rod Kettle Fix Frame Small Handle Fix Tube Hexagon Bolt M10*70 Flat Washer(Gb) φ10 Lock Nut M10 Hexagon Bolt M10*16 Right Barbell Rod Mounting Plate T5 Left Barbell Rod Mounting Plate T5...
  • Page 60 ASSEMBLY DRAWING KETTLE X FRAME QTY:1PCS/SETT KEY NUMBER DESCRIPTION OF PART QUANTITY Kettle Frame φ100*90 Fix Plate T4 M6*10hexagon Socket Set Screw M6*10 SMALL HANDLE X TUBE QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Small Handle Rubber Ring φ59*φ39*19 φ8*45hook Handle Cover φ8*45...
  • Page 61 ASSEMBLY DRAWING BARBELL CHIP HANGING ROD QTY:10PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Barbell Bar Tube Decorative Aluminum Cover φ11*φ18*φ42*φ50 Barbell Bar Tube-Aluminum Cover Rubber Ring φ70*φ50*φ\10 Stainless Outer Tube-200 φ49.5*0.6*200 Hexagon Socket Button Head Screws M10*25 Double Shrapnel Nut φ23-M10 Double Four Shrapnel Nut φ23-M11 Four...
  • Page 62 ASSEMBLY STEP 11 INSTRUCTION DRAWING Use M10*16 hexagon bolt (12) and φ10 flat washers (8) to assemble the barbell chip hanging rod (60) on the main rack. Use M10*70 hexagon bolt(10), φ10 flat washer (8), M10 lock nut (9) to assemble 3070 kettle mounting bracket (61) on the main rack.
  • Page 63 ASSEMBLY STEP 12 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Ball Shape Chin Up Bar Hexagon Bolt M10*25 Flat Washer φ10 Spring Gasket φ10 Hexagon Bolt M10*80 Lock Nut M10 Butterfly Clip φ50 Hexagon Bolt M10*75...
  • Page 64 ASSEMBLY DRAWING BALL SHAPE CHIN UP BAR QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Ball Shape Chin Up Bar Circle Tube Plug φ32*1.5...
  • Page 65 ASSEMBLY STEP 12 INSTRUCTION DRAWING Use M10*80 hexagon bolt (29), M10*25 hexagon bolt (43), φ10 flat washers (8), φ10 spring gasket(23) and M10 lock nuts (9) assemble the ball shape chin up bar (63) onto the main frame. Assemble the φ50 butterfly clip (64) on the main rack. As shown in the figure, φ10×75 hexagon bolt (30), M10*25 hexagon bolt (43) and φ10 flat washer(8) are used on the other side ring, φ10 spring gasket (23) and M10 lock nut (9) are tightened and fixed.
  • Page 66 ASSEMBLY STEP 13 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Hexagon Bolt M10*90 Flat Washer(Gb) φ10 Lock Nut M10 Swing Arm Fixing Seat Swing Arm Decorative Aluminum Cover φ11*φ18*φ28*φ60 Hexagon Socket Button Head Screws M12*25 Swing Arm Fixed Reinforcement Plate T6...
  • Page 67 ASSEMBLY DRAWING Swing ARM FIXING SEAT KEY NUMBER DESCRIPTION OF PART QUANTITY Swing Arm Fixing Seat Thread Positioning Pin φ25*102.5 Locating Pin Knob Plate T8 Square Tube Inner Plug 60*60*2 Big Flat Washer φ8 Hexagon Bolt M8*16 Spring Washer φ8...
  • Page 68 ASSEMBLY DRAWING Swing ARM KEY NUMBER DESCRIPTION OF PART QUANTITY Swing Arm Bearing 6005 Thrust Ball Bearing 53205 Flying Rings Square Tube Inner Plug 60*60*2 Washer And Nut...
  • Page 69 ASSEMBLY STEP 13 INSTRUCTION DRAWING Use M10×90 hexagon bolt (80), φ10 flat washer (GB) (8), M10 lock nut (9) to Swing arm fixing seat(147), Swing arm fixed reinforcement plate (68) assembled on the main body and fixed. Assemble Swing arm (148) on Swing arm fixing seat (147) and use decorative aluminum cover (149).M12×25 hexagon socket button head screws (205) to fix it, pay attention to check the bearing installation during assembly.
  • Page 70 ASSEMBLY STEP 14 EXPLOSION DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Footplate Short Safety Catch -Left Move Hook-Right Move Hook-Left Short Safety Catch -Right Left Safety Catch Right Safety Catch Leg Curl Tube Leg Press Safety Catch Pedal Fixed Assembly Pedal Rotary Welds Hexagon Bolt M10*20 φ...
  • Page 71 ASSEMBLY DRAWING RIGHT SAFETY CATCH QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Long Safety Catch-Right Safety Catch-Outer Rubber 387 KEY NUMBER DESCRIPTION OF PART QUANTITY Long Safety Catch-Left Safety Catch-Outer Rubber 387...
  • Page 72 ASSEMBLY DRAWING PEDAL FIXED ASSEMBLY KEY NUMBER DESCRIPTION OF PART QUANTITY Pedal Fixed Welds Square Tube Inner Plug 50*50*2 φ Umbrella Head Pull Pin 12*M20*75 φ φ φ Powder Set 25*15 FOOTPLATE QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Footplate φ...
  • Page 73 ASSEMBLY DRAWING SHORT SAFETY CATCH -LEFT QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Short Safety Catch -Left Roller Shaft Φ40*88 Bearing 6000 Safety Catch Rubber Φ190*45*7 Countersunk Head Socket Head Screw M6*12 Hexagon Socket Button Head Screws M10*110 Flat Washer(Gb) Φ10 Spring Gasket Φ10...
  • Page 74 ASSEMBLY DRAWING SHORT SAFETY CATCH -RIGHT QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Short Safety Catch -Right Roller Shaft φ40*88 Bearing 6000 Safety Catch Rubber φ190*45*7 Hexagon Socket Button Head Screws M10*110 Flat Washer(Gb) φ10 Spring Gasket φ10 Countersunk Head Socket Head Screw M6*12...
  • Page 75 ASSEMBLY DRAWING MOVE HOOK-LEFT QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Move Hook Hook Connect Shaft φ15.8*59-M10 Powder Set φ26*φ22*16*11 Flat Washer(Gb) φ10 Lock Nut M10 Move Hook Plate T12 Hook Cushion T8 Lock Nut M8 Hexagon Socket Button Head Screws M8*40 Flat Washer φ8...
  • Page 76 ASSEMBLY DRAWING MOVE HOOK-RIGHT QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Move Hook-Right Hook Connect Shaft φ15.8*59-M10 Powder Set φ26*φ22*16*11 Flat Washer(Gb) φ10 Lock Nut M10 Move Hook Plate T12 Hook Cushion T8 Lock Nut M8 Hexagon Socket Button Head Screws M8*40 Flat Washer φ8...
  • Page 77 ASSEMBLY DRAWING LEG CURL TUBE QTY:1PCS/SET KEY NUMBER DESCRIPTION OF PART QUANTITY Leg Press Adjust Frame Pull Pin M18*12* φ10 Sponge φ25* φ100*175 Sponge Inner Cap φ65* φ25*12 Sponge Outer Cap φ65* φ9*12 Hexagon Socket Button Head Screws M8*25 Double Shrapnel Nut φ23-M8double T Shape Pin φ10*100...
  • Page 78 ASSEMBLY STEP 14 INSTRUCTION DRAWING Inner shaft (207), M10×20 hexagon bolt (22), φ10 spring gasket (23),φ10 flat washer (GB) assembles pedal rotary welds (208) and pedal fixed assembly together. Assemble the leg curl tube (75) to the leg press safety catch (74), and assemble together to the main engine.
  • Page 79 CABLE ATTACHMENTS 186 Long Straight Bar 187 Short Straight Bar 190 Last Pulldown Bar 1 PCS/SET 1 PCS/SET 1 PCS/SET 188 Calf Block 189 A Bar Row Handle 95 Multi-Grip Lat Pulldown Bar 1 PCS/SET 1 PCS/SET 1 PCS/SET 191 Close Grip Triangle 192 Tricep V Bar 193 Metal Handle 1 PCS/SET...
  • Page 80: Spare Parts Drawing

    SPARE PARTS DRAWING ALUMINUM ALLOY TIE ROD 1000 KEY NUMBER DESCRIPTION OF PART QUANTITY Ship Rod Spring Collar 28 Inner Lining Tube Inner Shaft φ17*38 Washer φ33*φ12.5*T3 Bearing 6001-2rs Bearing Sleeve φ33*φ22 T Shape Pin φ9.4*φ6.3 T Shape Lining Sleeve φ13*φ9.45 U Shape Fastener Catch 5 Hexagon Socket Button Head Screws M8*16...
  • Page 81 SPARE PARTS DRAWING FOOT PAD ASSEMBLY KEY NUMBER DESCRIPTION OF PART QUANTITY Foot Pad Welds Ev Stickers 205*55*2...
  • Page 82 SPARE PARTS DRAWING PULLER KEY NUMBER DESCRIPTION OF PART QUANTITY Puller Handle Circle Tube Plug φ32*1.5...
  • Page 83 SPARE PARTS DRAWING KEY NUMBER DESCRIPTION OF PART QUANTITY Big Pull Elbow φ25*2 Hand Handle Outer Baffle Ring φ31.5*φ25.5 Double Shrapnel Nut φ23-M8double Pull The Hanging Piece T6 Pull The Baffle Ring φ39*φ26*12 Hand Handle Inner Baffle Ring φ33*φ26*10.5 Handle Cover φ25*480 Hexagon Socket Set Screws With Concave End M6*6 Hexagon Socket Set Screw M8*20 Hexagon Socket Screws Without Head M4*3...

This manual is also suitable for:

F-g20-v2
