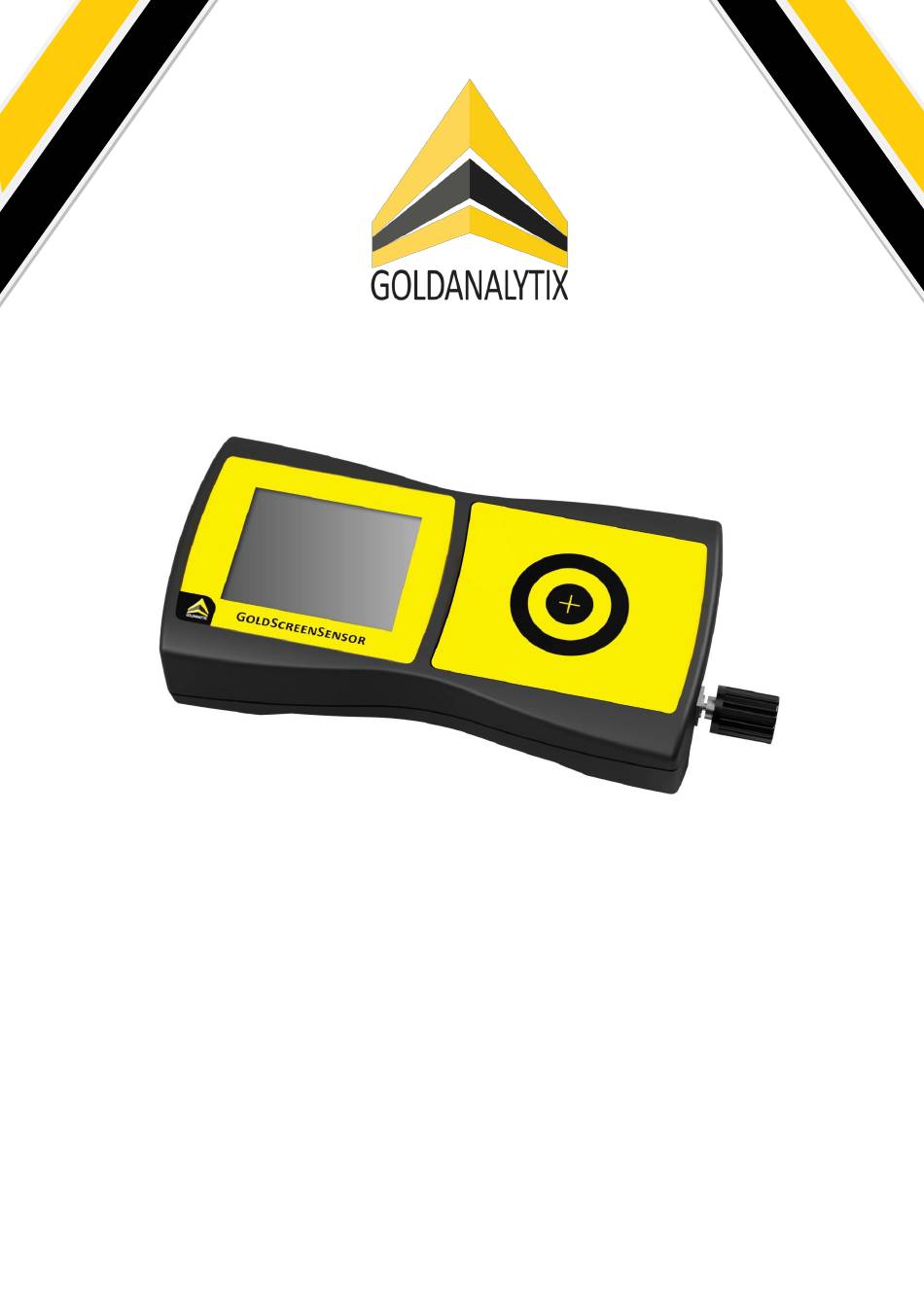

  • Page 1 CREEN ENSOR Bedienungsanleitung Instruction Manual...
  • Page 2 Juli 2022, Rev. 1, 07/22 © 2022 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen. July 2022, Rev 1, 07/22 © 2022 MARAWE GmbH & Co. KG, All rights reserved. Printed in the EU. All product names in this manual are trademarks of the respective holders.

  • Page 3: Table Of Contents

    Starten des Geräts und Durchführung der Messung ..............6 Ergebnisauswertung und Interpretation ................. 10 Wichtige Hinweise zum Messen mit dem GoldScreenSensor ..........12 10 A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen ......15 11 A2. Leitwertübersicht weiterer Edelmetalle und Fremdmetall(-legierungen) ......16 12 Weitere Geräte von Goldanalytix ....................

  • Page 4: A Deutsch/German

    A Deutsch/German...

  • Page 5: Über Goldanalytix / Kontakt

    Über Goldanalytix / Kontakt Goldanalytix, gegründet im Jahr 2012, ist der führende Anbieter für Edelmetallprüfmethoden in Deutschland. In unserem Team arbeiten wir für Sie an der Entwicklung von sicheren und zuverlässigen Prüfmethoden für Edelmetalle aller Art. Die Produktentwicklung sowie die Fertigung des GoldScreenSensors erfolgen dabei vollständig in Regensburg/Deutschland.

  • Page 6: Lieferumfang

    250 µm für Feinsilber (höchster Leitwert), 350 µm für Feingold (mittlerer Leitwertbereich) und bis zu 650 µm bei Goldlegierungen (z.B. Krügerrand, unterer Leitwertbereich). Die gesamte Sensorik- und Elektronikeinheit befindet sich im kompakten Gehäuse des akkubetriebenen Gerätes, wodurch sich der GoldScreenSensor hervorragend für den mobilen Einsatz eignet.

  • Page 7: Sicherheitshinweise Zur Optimalen Messumgebung

    Sicherheitshinweise zur optimalen Messumgebung Beachten Sie bei der Durchführung Ihrer Messungen bitte folgende Hinweise:  Verwenden Sie nur das mitgelieferte Ladegerät (Ladezeit circa 4 Stunden bei leerem Akku, es wird kein Ladesymbol während des Ladevorgangs angezeigt). Minderwertige Produkte können zu Fehlmessungen, Schädigung des Akkus oder der internen Elektronik des GoldScreenSensors führen.

  • Page 8: Starten Des Geräts Und Durchführung Der Messung

    Das ist insbesondere bei kleineren Objekten wichtig, die die Messspule (2 cm Durchmesser) nicht vollständig bedecken (siehe „Ergebnis- Auswertung“). Nun wird der ermittelte Leitwert als Zahl im oberen Abschnitt des Displays in der Einheit Megasiemens pro Meter (MS/m) ausgegeben. Der GoldScreenSensor ermittelt, welchem...
  • Page 9 Bei einer Fälschung (z.B. aus einer Wolfram- Legierung) könnte das Ergebnis wie in der linksstehenden Abbildung aussehen. Zusätzlich erkennt GoldScreenSensor ferromagnetische Objekte, welche Sie durch die Ausgabe „FERROMAGNETISCH“ (Abbildung links) erkennen können. Bitte beachten Sie: In den ersten fünf Minuten...
  • Page 10 (Legierung 916(A), siehe Seite 15), Platin oder Palladium. Bei der Messung der 50 Cent Münze kann der GoldScreenSensor deshalb das als Messergebnis ausgeben, auch wenn es sich nicht um die besagten Legierungen handelt. Wenn man Abmessungen und Gewicht vergleicht, wird natürlich klar, dass es sich hier um keinen Krügerrand handelt.
  • Page 11 Sobald Sie die Kupferronde aufgelegt haben, müssen Sie diesen Vorgang durch Drücken des Drehknopfs bestätigen. Erst dann startet der Kalibrierprozess, wobei die Kupferronde bitte nicht mehr berührt werden sollte. Bei erfolgreicher Kalibrierung gibt Ihnen das Gerät (siehe links) eine Rückmeldung. Sollte die Kalibrierung fehlgeschlagen sein, erhalten Sie ebenso eine Rückmeldung (siehe links unten).

  • Page 12: Ergebnisauswertung Und Interpretation

    Im Folgenden finden Sie Hinweise zur Interpretation des ermittelten Leitwertes. Bedenken Sie, dass das Gerät lediglich den Leitwert des aufliegenden Objektes anzeigt und daraus ableitet, um welches Material es sich unter anderem handeln könnte. Der GoldScreenSensor misst nur die elektrische Leitfähigkeit. Deshalb empfehlen wir im Zweifelsfall die Zuhilfenahme einer Leitwert- Referenztabelle (siehe im Anhang dieser Anleitung).
  • Page 13 Absolute Gewissheit, v.a. zur exakten Zusammensetzung, liefert nur eine zerstörende, chemische Analyse. Lassen Sie sich von diesen Hinweisen aber nun bitte nicht abschrecken – der GoldScreenSensor erkennt zuverlässig sehr viele der aktuell bekannten Fälschungen von Anlage-Edelmetallen, wenn Sie die Leitwerte vergleichen. Beispielsweise werden die aktuell häufigen und sehr gut gefälschten ¼, ½...

  • Page 14: Wichtige Hinweise Zum Messen Mit Dem Goldscreensensor

    Messergebnisse verfälscht sein könnten. Eindringtiefe des GoldScreenSensors: Je nach Leitfähigkeit des Materials dringt der GoldScreenSensor unterschiedlich weit in die jeweiligen Metalle bzw. Legierungen ein. Bei hoch- leitenden Materialien wie Silber (Leitwert = 61 MS/m) dringt das Gerät weniger weit ein als bei Legierungen aus dem mittleren Bereich (Gold 999 [45 MS/m] oder 986 [ca.
  • Page 15 Röntgenfluoreszenzanalyse feststellbar. Das heißt, beim Vreneli des Jahrgangs 1922 kann man sicher sagen, dass hier bei manchen Münzen unsauber geprägt wurde bzw. die Zusatzstoffe zum Gold nicht nur reines Kupfer waren. Da der GoldScreenSensor ein sehr präzises Wirbelstrommessgerät ist, werden derartige Verunreinigungen natürlich auch erkannt und führen dann zu niedrigeren Leitwerten (Eisen senkt den Leitwert in derartigen Legierungen...
  • Page 16 625). Diese Münzen zeigen einen Leitwert von etwa 2,4 MS/m (Sollwert Silber 625 ca. 47,0 MS/m). Der GoldScreenSensor ist ein gutes Hilfsmittel zur Ermittlung des Leitwertes von Metallen & der Auswahl echter Edelmetalle - allerdings sind Sie für Ihre Transaktionen final selbst verantwortlich.

  • Page 17: A1. Leitwertübersicht Der Üblichen Legierungen Bei Anlage-Edelmetallen

    A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen Soll- Toleranz- Feingehalt Dichte Bezeichnung Leitfähigkeit Bereich [‰] [g/cm [MS/m] Leitfähigkeit Gold 999 44,7 43,5-48,4 999/999,9 19,3 Gold 995 35,2 34-36,5 19,2 Gold 986 25,5 25-29 19,0 Gold 916 (A) 9,5-10 17,5 Gold 916 (B) 11,1 10,8-11,4 17,8...

  • Page 18: A2. Leitwertübersicht Weiterer Edelmetalle Und Fremdmetall(-Legierungen)

    A2. Leitwertübersicht weiterer Edelmetalle und Fremdmetall(-legierungen) elektr. Dichte Edelmetalle Leitfähigkeit [g/cm³] [MS/m] Platin 999 21,45 Palladium 999 11,99 Osmium 10,9 22,59 Ruthenium ca. 14,1 12,37 Rhodium gesintert 18,5 12,38 Iridium ca. 19,7 22,56 elektr. Dichte Fremdmetalle und - Leitfähigkeit legierungen [g/cm³] [MS/m] Kupfer (rein)

  • Page 19: Weitere Geräte Von Goldanalytix

    Einschlüsse von Fremdmetallen mit anderen Schallgeschwindigkeiten auf. www.gold-analytix.de/ultraschallanalysegeraet Dichtewaage - DensityScreenScale Die Goldanalytix Dichtewaage ist die hervorragende Lösung, um Edelmetallgegenstände verschiedener Größen auf deren Echtheit zu prüfen. So unterscheidet sich z.B. ein vergoldeter Messingbarren in der Dichte von reinem Gold.

  • Page 20: B English/Englisch

    B English/Englisch...

  • Page 21: About Goldanalytix / Contact

    Germany. In our team we are working on the development of safe and reliable testing methods for each kind of precious metal. The GoldScreenSensor has been developed and is manufactured completely in Regensburg/Germany. Thanks to the close synergy of analytics know-how and device development, we are always up to date.

  • Page 22: Scope Of Supply

    The penetration depth of the GoldScreenSensor go beyond the thickness of the metal layers that normally have been applied by chemical means or by electroplating and range from approximately 250 µm (pure silver, highest conductance), 350 µm for pure gold (middle...

  • Page 23: Safety Instructions For Optimal Measurement Conditions

    Inferior products can cause incorrect measurements or damage the battery or internal electronic components of the GoldScreenSensor.  Do not use the testing device in the presence of explosive gases, vapours or dust, or in wet environment.

  • Page 24: Starting The Device And Performing A Measurement

    (2 cm diameter; see „Evaluation of the results“). Now, the established conductivity value is shown as a number in the display’s upper part, using the unit Megasiemens per meter (MS/m). The GoldScreenSensor establishes which metal or alloy corresponds to this...
  • Page 25 In case of a falsification (e.g. made of a tungsten alloy), the result could be shown as in the image on the left. Additionnally, the GoldScreenSensor detects ferromagnetic objects, which is visualized by the display of “Ferromagnetic” (image on the left).
  • Page 26 A 50 Euro-Cent coin, for instance, has a similar conductivity to those of golden Krugerrand (alloy 916(A), see on page 31), platinum or palladium. This is why the GoldScreenSensor might show those as a result when testing a 50 Euro-Cent coin, even though these alloys are not present.
  • Page 27 If the calibration is successful, the device will give you a feedback (picture on the left). If the calibration fails, you will also have a feedback (see picture on the bottom left). If you do not confirm the calibration by pushing the knob, the device will automatically return to the main menu after some seconds.

  • Page 28: Evaluation And Interpretation Of The Results

    Please keep in mind that this device only shows the conductivity of the object and deduces from that, which material it could be. The GoldScreenSensor only measures the electric conductivity. This is why we additionally recommend in case of doubt the use of a conductivity value reference table (see annex of the manual).
  • Page 29 Absolute certainty, especially about the exact composition, can only be achieved with a destructive, total chemical analysis. Please don't be deterred by this information - the GoldScreenSensor detects most of the current counterfeits of bullion metals if you compare the conductivities. For example, the current frequently and very well faked ¼, ½...

  • Page 30: Important Hints For Measuring With The Goldscreensensor

    Then the GoldScreenSensor will not give you a reliable answer. "Smaller" objects are normally penetrated completely by the magnetic induction field - in case of bigger ones (from 50 to 100 g, according to their geometry), forgers would have to use very little amounts of fake material in order to not get caught.
  • Page 31 XRF-analysis. This means that Vreneli coins from 1922 sometimes were minted inaccurately and that not all components were controlled properly. Through its highly accurate measuring system the GoldScreenSensor recognizes those impurities, which leads to lower conductivity values for the measured coins (iron lowers the conductance of these kinds of alloys).
  • Page 32 GoldScreenSensor. It rather shows you that the conductivity is plausible for silver (>30 MS/m) and the dimensions and the weight have to be examined very thoroughly.

  • Page 33: A1. Overview Of The Conductance For Typical Alloys In Investment Objects

    A1. Overview of the conductance for typical alloys in investment objects Tolerance Conductance Fineness Density Designation Type range [MS/m] [‰] [g/cm conductivity Gold 999 45.0 43.5-48.4 999.9 19.3 Gold 995 35.2 34-36.5 19.2 Gold 986 25.5 25-29 19.0 Gold 916 (A) 9.5-10 17.5 Gold 916 (B)

  • Page 34: A2. Overview Of Conductance Of More Precious Metal Alloys And Metals

    A2. Overview of Conductance of more Precious Metal Alloys and Metals Electrical Density Precious metals conductivity [g/cm³] [MS/m] Platinum 999 21.45 Palladium 999 11.99 Osmium 10.9 22.59 Ruthenium about 14.1 12.37 Rhodium (sintered) 18.5 12.38 Iridium about 19.7 22.56 Electrical Density Foreign metals and conductivity...

  • Page 35: Further Testing Devices By Goldanalytix

    DensityScreenScale The Goldanalytix Density Balance is a great device for testing precious metals of different sizes for their authenticity. Most fake coins, barss or jewellery can be detected by using the Density Balance because of different densities of the objects.
