Summary of Contents for CLAS OM 3493

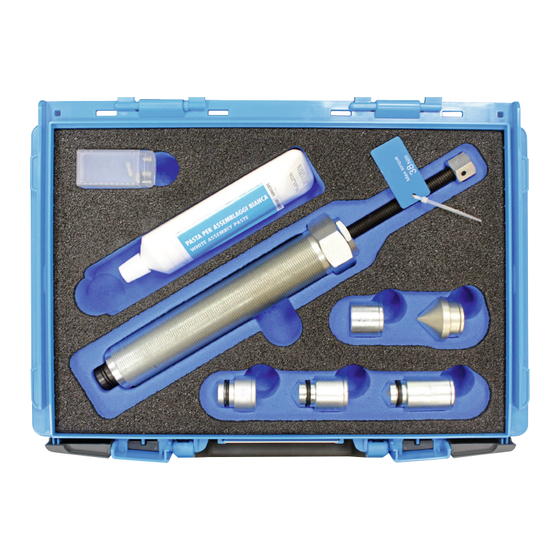

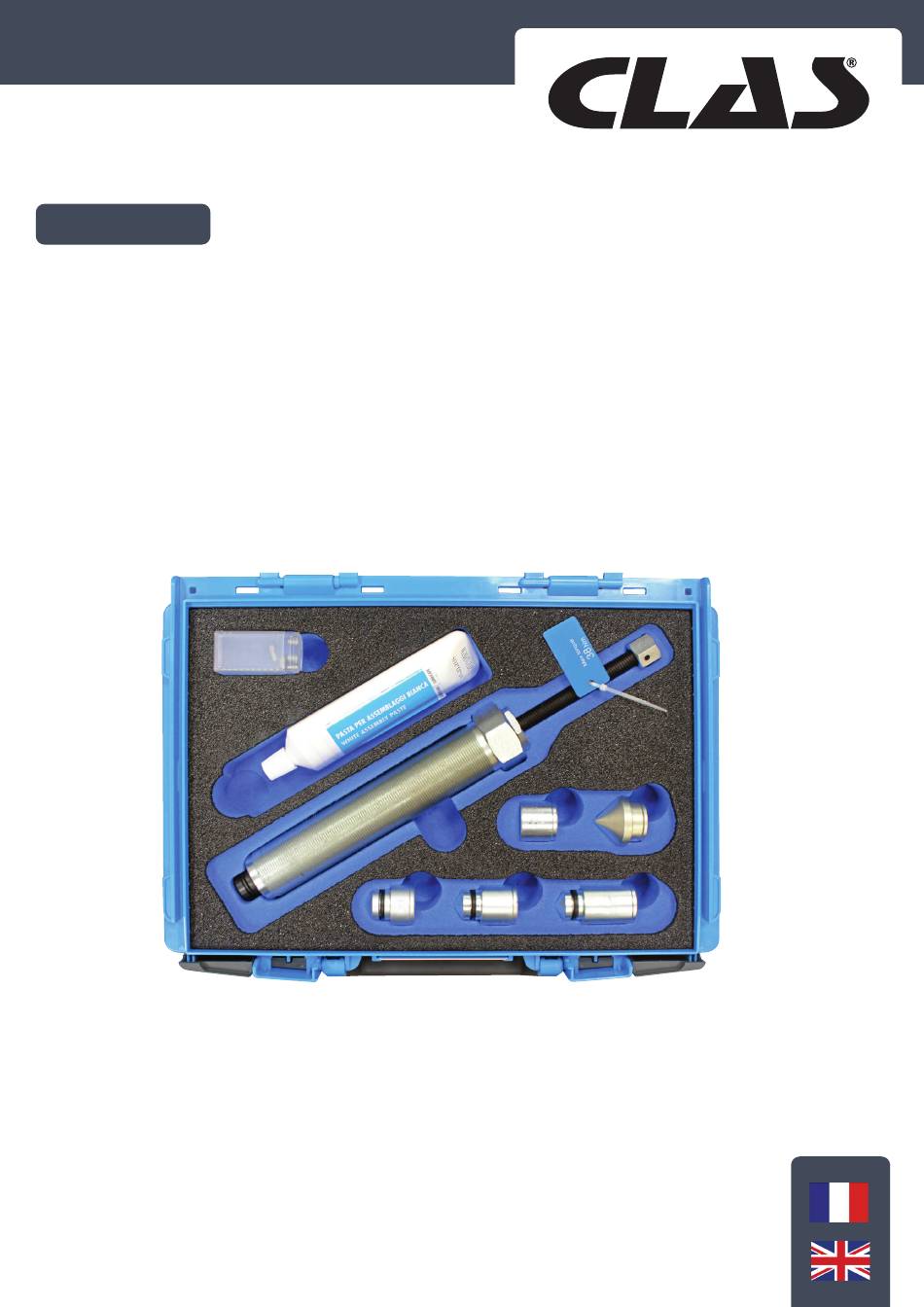

- Page 1 OM 3493 COFFRET ADAPTATEUR + VERIN MECANO-HYDRAULIQUE 16T ADAPTER SET + MECHANICAL-HYDRAULIC CYLINDER 16T clas.com...
- Page 2 Contact : You can reach us by mail sav@clas.com or by phone +33(0)4 79 72 69 18 or go directly to our website clas.com If you have changed your mind regarding your purchase, please return this product before you...
- Page 3 COFFRET ADAPTATEUR + OM 3493 VERIN MECANO-HYDRAULIQUE 16T 270026013 270026025 270026020 270026003 270026012 270026011 270026021 270026002 270026014 Composants 270026020 + VIS HYDROMÉCANIQUE 16T, CORPS EXTERNE 1-1/2” CH41, VIS DE 270026002 + MANŒUVRE 270026003 CH 19 mm 270026011 RALLONGE D.28 L=16 AVEC POINTE 270026012 RALLONGE D.28 L=24 AVEC POINTE...
- Page 4 COFFRET ADAPTATEUR + OM 3493 VERIN MECANO-HYDRAULIQUE 16T INTRODUCTION Il est obligatoire de lire ce manuel d’instructions avant de commencer toute action. Le bon fonctionnement et la pleine conformité des performances de ce produit ne sont garantis que si toutes les instructions fournies dans ce manuel sont scrupuleusement respectées.
-
Page 5: Domaines D'application
à une contrainte; • Remplacer immédiatement les pièces usées ou endommagées par des pièces Clas authentiques. DANGER - est utilisée lorsqu’une action ou un acte de négligence risque de causer des blessures graves, voire mortelles : •... -
Page 6: Entretien
COFFRET ADAPTATEUR + OM 3493 VERIN MECANO-HYDRAULIQUE 16T FONCTIONNEMENT • Placer la vis hydromécanique sur une surface stable et solide, perpendiculaire au sens de poussée du piston et, si elle est vissée sur un équipement, vérifier si le filetage est intègre et s’il a une longueur minimum de 40 mm. - Page 7 COFFRET ADAPTATEUR + OM 3493 VERIN MECANO-HYDRAULIQUE 16T ESSAI POUSSEE VIS HYDROMECANIQUE 16 TONNES Couple de serrage (Nm) Tonnes 10,7 11,3 12,6 13,8 15,1 15,4 15,7 16,06 LIMITE DE SÉCURITÉ RAPPORT COUPLE/POUSSEE VIS HYDROMECANIQUE 16 TONNES LIMITE DE SÉCURITÉ LA MARCHE POUSSÉE...
- Page 8 ADAPTER SET + OM 3493 MECHANICAL-HYDRAULIC CYLINDER 16T 270026013 270026025 270026020 270026003 270026012 270026011 270026021 270026002 270026014 Components 270026020 + MECHADRAULIC SCREW 16T, OUTER BODY 1-1/2” CH41, OPERATING SCREW 270026002 + CH 19 mm 270026003 270026011 EXTENSION D.28 L=16 WITH TIP 270026012 EXTENSION D.28 L=24 WITH TIP...
- Page 9 ADAPTER SET + OM 3493 MECHANICAL-HYDRAULIC CYLINDER 16T INTRODUCTION It is compulsory to read this instruction manual before starting any kind of action. The proper operation and full compliance of this product's performance is guaranteed only if all the instructions provided in this manual are closely adhered to.
-
Page 10: Application Field
• Always wear the personal protective devices indicated. APPLICATION FIELD The mechanical characteristics, shape and dimensioning of Clas mechadraulic screws make their use limited to car industry, such as: • Disassembly of hubs; • Assembly of bearings;... -
Page 11: Operation
ADAPTER SET + OM 3493 MECHANICAL-HYDRAULIC CYLINDER 16T OPERATION • The mechadraulic screw should be placed so as to have a stable and firm base, perpendicular to the direction of the piston thrust and if it is screwed into a tool, make sure threading is intact and has a minimum length of 40 mm. - Page 12 ADAPTER SET + OM 3493 MECHANICAL-HYDRAULIC CYLINDER 16T 16 TON MECHADRAULIC SCREW THRUST TEST Driving torque (Nm) 10,7 11,3 12,6 13,8 15,1 15,4 15,7 16,06 SAFETY LIMIT 16 TON MECHADRAULIC SCREW TORQUE/THRUST RELATIONSHIP SAFETY LIMIT TREND THRUST (TON)
- Page 16 FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OM 3493 COFFRET ADAPTATEUR + VERIN MECANO-HYDRAULIQUE 16T ADAPTER SET + MECHANICAL-HYDRAULIC CYLINDER 16T Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
