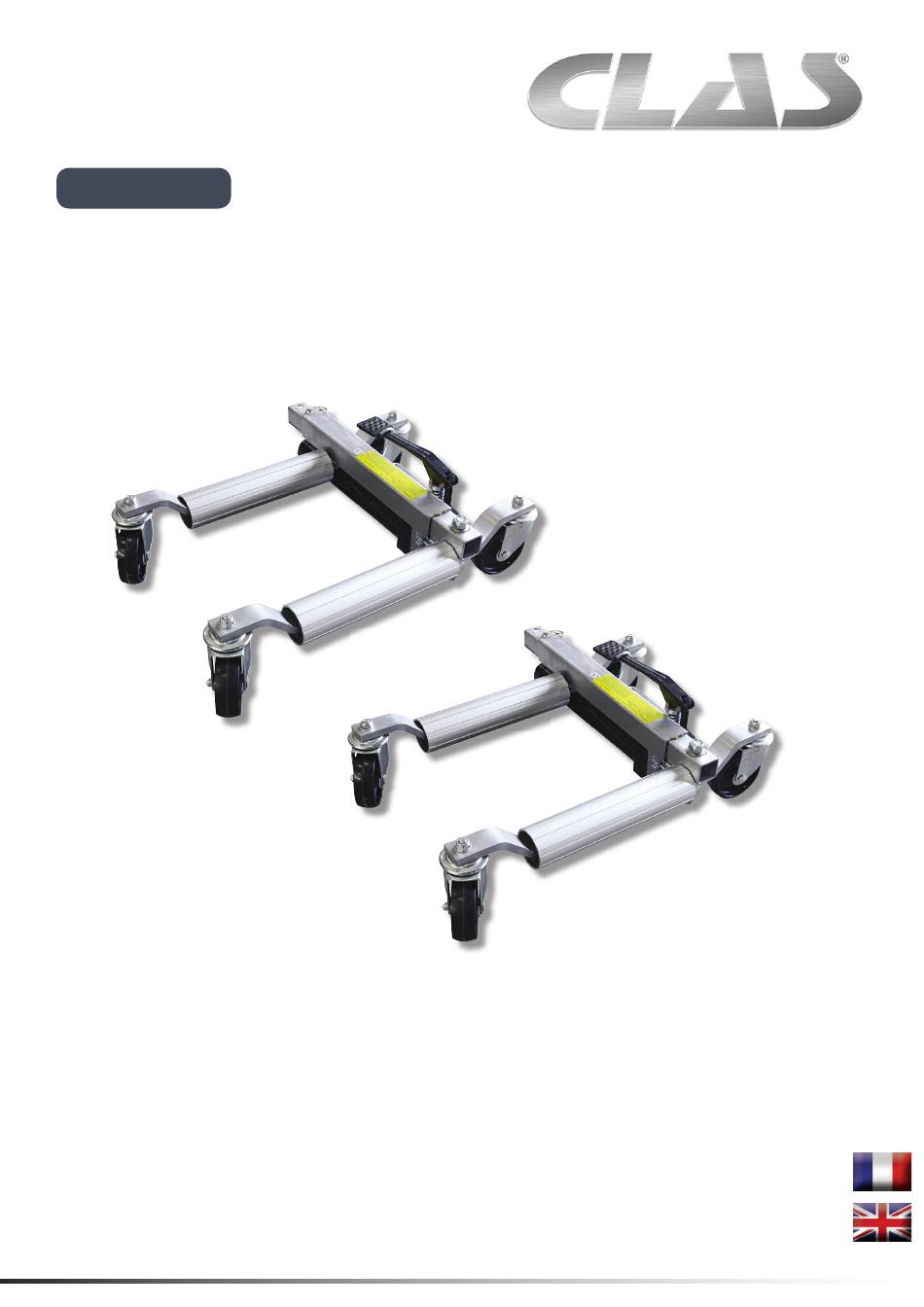

- Page 1 OM 2024 PAIRE DE CHARIOTS 1360kg VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) clas.com...
- Page 2 OM 2024 PAIRE DE CHARIOTS 1360kg SECURITE 1. Ne pas utiliser le cric sur des surfaces inclinées. Le cric doit être utilisé uniquement sur des surfaces planes. Un mouvement inattendu peut se produire dès que le cric soulève le pneu de la surface.
- Page 3 OM 2024 PAIRE DE CHARIOTS 1360kg COMPOSITION N° Description Qté N° Description Qté Ensemble-vérin Cadre gauche Vis M16x115 Goupille de verrouillage avec chaîne Rondelle plate Ø16 Vis M6x20 Écrou M16 Rondelle de blocage Ø6 Chemin de roulement du cylindre Rondelle plate Ø6...
- Page 4 OM 2024 PAIRE DE CHARIOTS 1360kg N° Description Qté N° Description Qté Pédale Joint torique Axe de pédale Ø8x28 Joint de secours Bielle Vis M10x1,25 Bielle Petit ressort Couvercle à ressort Bille en acier Ø6 Rondelle plate Rondelle en cuivre du cylindre Ressort Base du vérin...
- Page 5 OM 2024 PAIRE DE CHARIOTS 1360kg N° Description Qté N° Description Qté Bille en acier Ø5 Piston du joint torique Joint d'étanchéité rectangle Joint d'étanchéité du bol Soupape de décharge Écrou de réservoir Rondelle de réservoir Bille en acier Ø6 Vérin...
- Page 6 OM 2024 VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) WARNING 1. Do not operate jack on inclined surfaces. Jack must be used on level surfaces only. Unanticipated motion can occur as soon as jack lifts tire from surface. 2. Do not overload jack beyond the load rating (680 Kgs. per unit).
-
Page 7: Parts List
OM 2024 VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) PARTS LIST N° Description N° Description Ram Assembly Left Frame Bolt M16*115 Lock Pin with Chain Flat Washer Ø16 Screw M6*20 Nut M16 Lock Washer Roller Raceway Flat Washer Ø6 Roller Right Frame... - Page 8 OM 2024 VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) N° Description Qté N° Description Qté Foot Pedal O-Ring Pedal Pin Ø8*28 Back-up Ring Connecting Rod Screw M10×1.25 Connecting Bolt Small Spring Spring Cover Steel Ball Ø6 Flat Washer Cylinder Copper Washer...
- Page 9 OM 2024 VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) N° Description N° Description Steel Ball Ø5 Piston O-Ring Rectangle Seal Ring Bowl Seal Ring Release Valve Tank Nut Tank Washer Steel Ball Ø6 Steel Ball Seat Cylinder Safety Valve Spring Oil-plug...
- Page 12 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OM 2024 PAIRE DE CHARIOTS 1360kg VEHICLE DOLLY CASTER SYSTEM 1360kg (PAIR) Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
