Summary of Contents for CLAS OM 4029
- Page 1 OM 4029 OUTIL POSE ET DEPOSE COURROIES ELASTIQUES STRETCH BELT INSTALLATION AND REMOVAL TOOL clas-equipements.com...

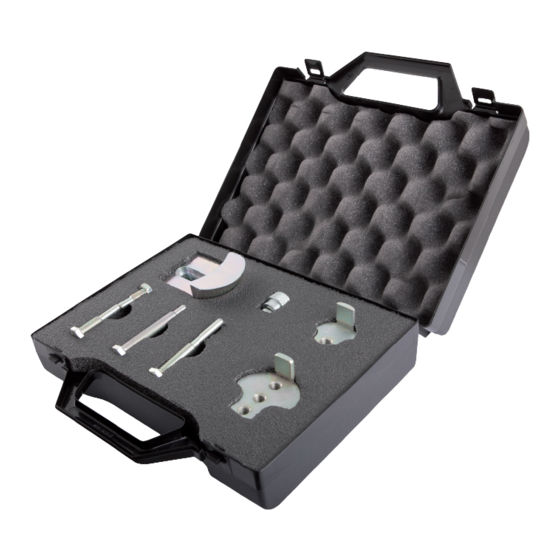

- Page 2 OM 4029 OUTIL POSE ET DEPOSE COURROIES ELASTIQUES COMPOSANTS 1. Pièce Ø 50mm 2. Pièce Ø 32mm 3. Outils pour l’enlèvement 4. Vis M8x25 Ø 5,9mm 5. Vis M8x40 Ø 5,7mm 6. Vis M8x65 Ø 5,6mm L 32,5 7. Vis M8x65 Ø 5,9mm L 11,5 8.
- Page 3 OM 4029 OUTIL POSE ET DEPOSE COURROIES ELASTIQUES Assemblage de la courroie • Choisir la pièce adaptée (n°1,2) conformément au diamètre de la poulie. • Appuyer la dent de la pièce sur la partie extérieure de la poulie. • Introduire dans la pièce une des vis fournies (n°4,5,6,7) : pour la pièce de Ø 50mm (n°1), suivre le même procédé...
- Page 4 OM 4029 STRETCH BELT INSTALLATION AND REMOVAL TOOL COMPONENTS 1. Tightener Ø 50mm 2. Tightener Ø 32mm 3. Elastic belt remover 4. Screw M8x25 Ø 5,9mm 5. Screw M8x40 Ø 5,7mm 6. Screw M8x65 Ø 5,6mm L 32,5 7. Screw M8x65 Ø 5,9mm L 11,5 8.
- Page 5 OM 4029 STRETCH BELT INSTALLATION AND REMOVAL TOOL Belt assembly • Choose the right tightener (n°1,2) according to the diameter of the pulley on which you have to work. • Put the tooth of the tightener on the external part of the pulley •...
- Page 6 NOTES...
- Page 7 NOTES...
- Page 8 FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OM 4029 OUTIL POSE ET DEPOSE COURROIES ELASTIQUES STRETCH BELT INSTALLATION AND REMOVAL TOOL Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
