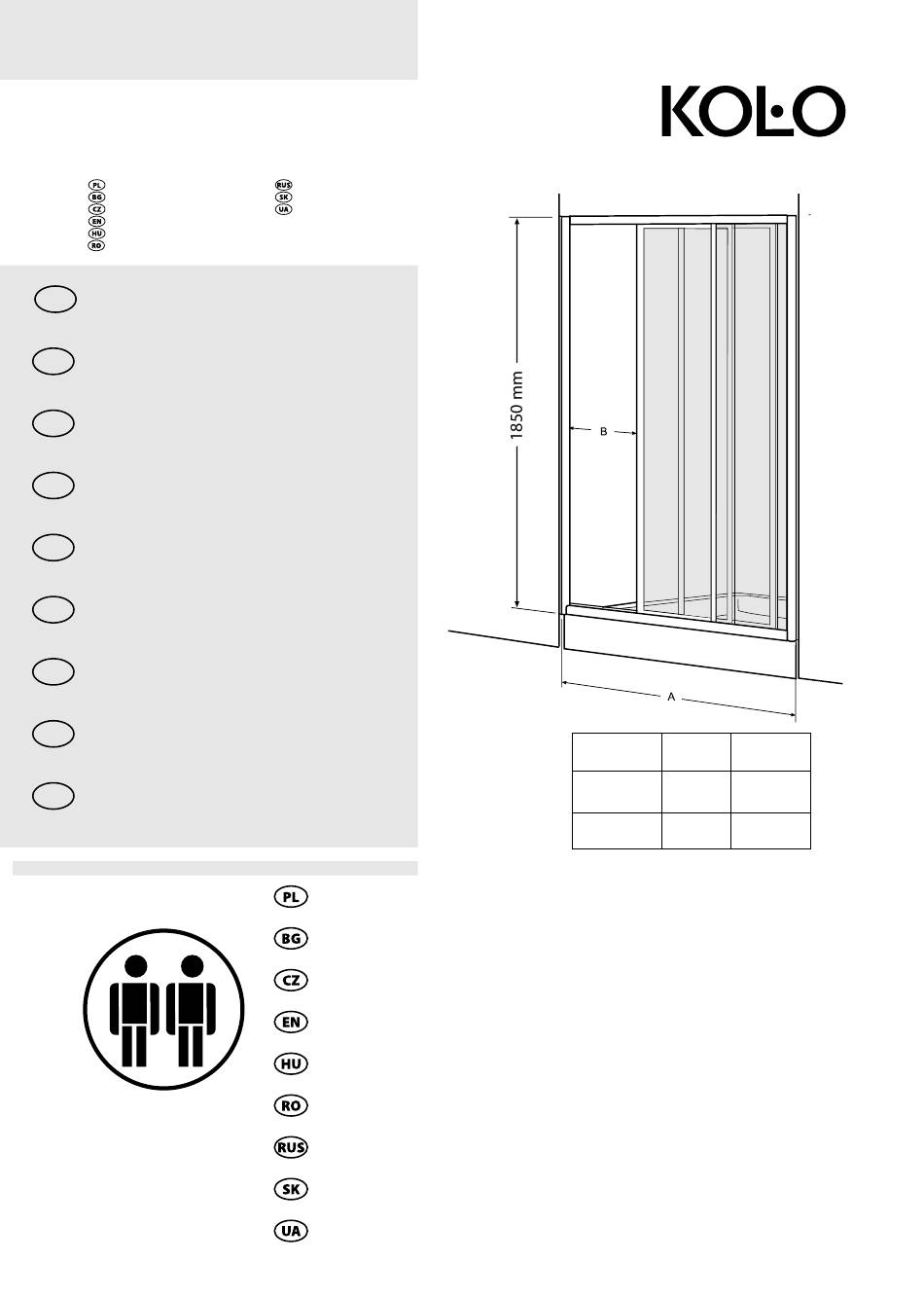

ATOL PLUS (EDRS)
80x80, 90x90
oraz wymiary niestandardowe
и нестандартни размери
a nestandardní rozměry
and non-standard dimensions
és nem szabványos méretek
şi cu dimensiuni non-standard
Drzwi rozsuwane
PL
Instrukcja montażu
Плъзгащи врати
BG
Наръчник за монтаж
Posuvné dveře
CZ
Návod na montáž
Sliding doors
EN
Installation manual
Süllyesztett tolóajtó
HU
Összeszerelési útmutató
Uşi glisante
RO
Manual de instalare
Двери раздвижные
RUS
Инструкция по монтажу
Posuvné dvere
SK
Návod na montáž
Двері розсувні
UA
Інструкція з монтажу
(80 -180)
а также нестандартные размеры
(80 -180)
a aj neštandardné rozmery
(80 -180)
а також нестандартні розміри
(80 -180)
(80 -180)
(80 -180)
Montaż drzwi najlepiej wykonać w dwie osoby
Препоръчва се монтажът на вратата трябва да се извърши от двама души
Doporučujeme, aby montáž dveří prováděly dvě osoby
Door installation should be carried out by two persons
A tolóajtó összeszereléséhez két személy szükséges
Instalarea uşii trebuie efectuată de două persoane
Рекомендуем производить монтаж кабины двоим инсталяторам
Odporúčame, aby montáž sprchovacieho kúta vykonávali dve osoby
Монтаж дверей найкраще виконувати удвох
(80 -180)
(80 -180)
(80 -180)
EDRS 80
EDRS 90
A [mm]
B [mm]
795-830
395
895-930
462
Advertisement
Table of Contents
Related Manuals for KOLO ATOL PLUS
Summary of Contents for KOLO ATOL PLUS
- Page 1 ATOL PLUS (EDRS) 80x80, 90x90 (80 -180) (80 -180) oraz wymiary niestandardowe а также нестандартные размеры (80 -180) (80 -180) a aj neštandardné rozmery и нестандартни размери (80 -180) (80 -180) a nestandardní rozměry а також нестандартні розміри (80 -180)
- Page 2 XBK0780, XBK0380, XBK0780, számú KOLO zuhanytálcákat ajánljuk: 90 cm door with KOLO trays: XBK0190, XBK0290, Uşă de 90 de cm cu cădiţe KOLO: XBK0190, XBK0180, XBK0280, XBK0380, XBK0780, XBK0390, XBK0790. XBK0290, XBK0390, XBK0790. a 90 cm-es tolóajtóhoz pedig a következőket: XBK0190, XBK0290, XBK0390, XBK0790.
- Page 3 4 szt. 2 szt. 2 szt. Силикон 3 szt. Silikon Silicone Szilikon Silicon силикон Silikón силікон 6 szt. части ks pcs. db bucăţi шт. 3 szt. 4,2 x 45 mm 3 szt. 4,2 x 45 mm Spis części wchodzących w skład drzwi. 2 szt.
- Page 4 Przyłóż profi l ścienny A do ściany i zaznacz miejsca pod wiercenie otworów montażowych. Zalecamy wiercenie otworów montażowych profi lu w odległości 17 mm od krawędzi brodzika. Na profi le ścienne A nasuń uszczelki B, po dwie na każdy profi l. Wywierć...
- Page 5 W profi l dolny od spodu drzwi włóż uszczelkę K. Nasuń drzwi na przymocowany do ściany profi l, wysuń je we wnęke i zaznacz miejsca pod otwory montażowe na drugiej ścianie. Wsuń drzwi z wnęki, wywierć w ścianie otwory montażowe ø 6 mm i wsuń w nie plastikowe kołki rozporowe.
- Page 6 Állítsa pontosan vízszintes helyzetbe az ajtót, majd Выставьте двери, заблокируйте их угольниками H сверху по rögzítse a felső sarkoknál a „H” jelű sarokelemekkel. углам. Наложите заглушки Z и прикрепите их при помощи Helyezze fel a „Z” fedőlapokat, és rögzítse azokat шурупов...
- Page 7 W celu montażu drzwi z wejściem z drugiej strony, zdemontuj elementy przesuwne. Całą konstrukcję przekręć o 180°, w elementach przesuwnych zamień miejscami kółka z haczykami dolnymi. Zamontuj drzwi we wnęce zgodnie z pkt. 1-4 a następnie zamontuj elementy przesuwne. Wypoziomuj drzwi regulując ustawienie kółek tak jak jest to pokazane na rysunku numer 4.
- Page 8 www.kolo.eu...
