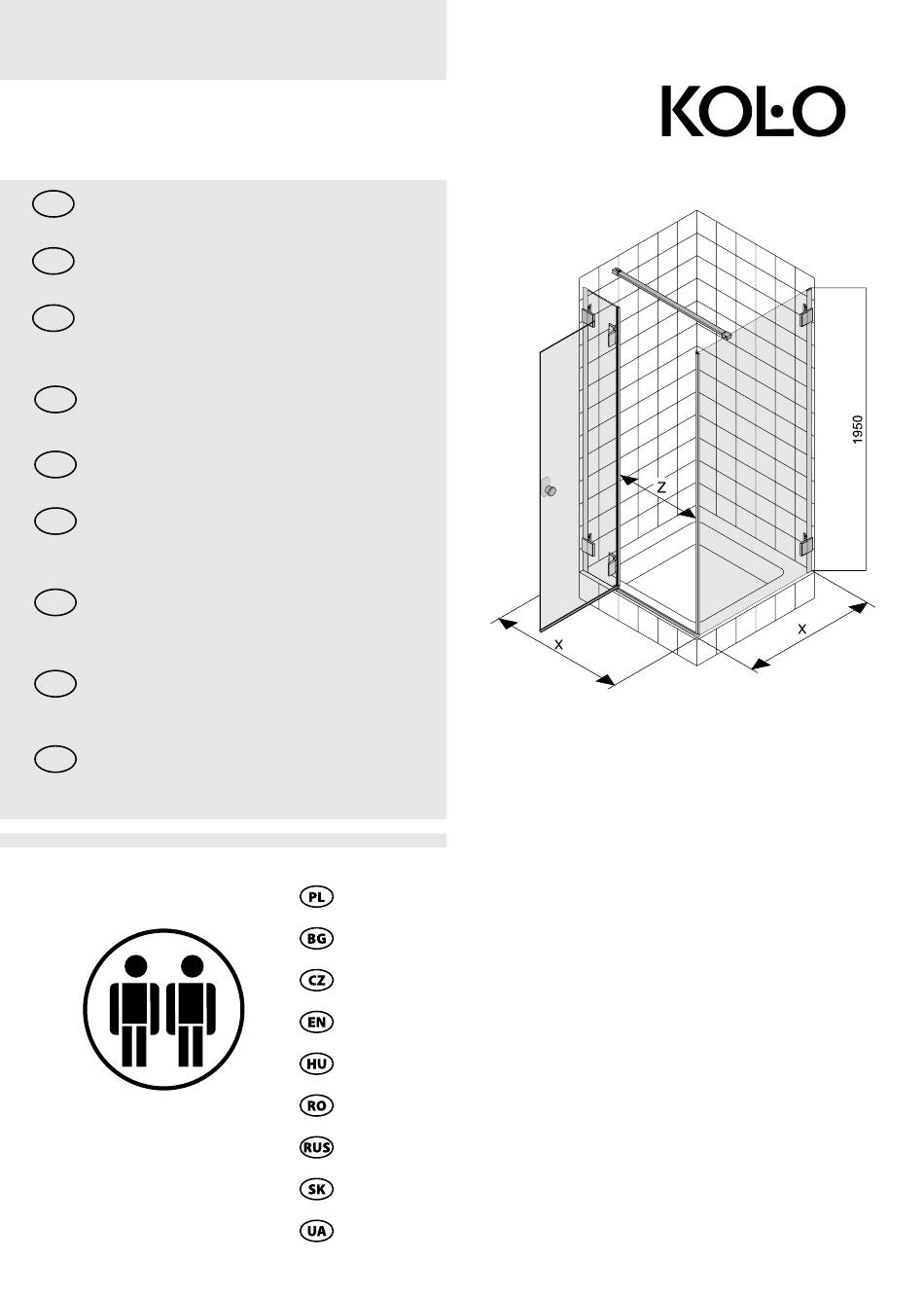

NIVEN
(FDRF, FDSF, FSKX)
Drzwi wnękowe, drzwi do łączenia
PL
ze ścianką stałą
Врата на ниша, врата за свързване
BG
с фиксирана стена
Křídlové dveře do niky, dveře pro
CZ
kombinaci s pevnou boční stěnou
Návod na montáž
Alcove door, door for connecting
EN
with fi xed wall
Szárnyas ajtó, oldalfal
HU
Összeszerelési útmutató
Uşă pentru nişă, uşă pentru
RO
conectarea cu peretele fi x
Manual de instalare
Дверь в пазах, дверь для
RUS
соединения с неподвижной стенкой
Инструкция по монтажу
Krídlové dvere do niky, dvere pre
SK
spojenie s pevnou bočnou stenou
Návod na montáž
Двері в пазах, двері для з'єднання
UA
з нерухомою стінкою
Інструкція з монтажу
Instrukcja montażu
Наръчник за монтаж
Installation manual
Montaż drzwi najlepiej wykonać w dwie osoby
Препоръчваме монтажът на кабината да се извърши от двама души
Doporučujeme, aby montáž sprchového koutu prováděly dvě osoby
Door installation should be carried out by two persons
Z zuhanykabin összeszereléséhez két személy szükséges
Instalarea cabinei trebuie efectuată de două persoane
Рекомендуем производить монтаж кабины двоим инсталяторам
Odporúčame, aby montáž sprchovacieho kúta vykonávali dve osoby
Монтаж кабіни найкраще виконувати вдвох
Advertisement
Related Manuals for KOLO NIVEN FDRF
Summary of Contents for KOLO NIVEN FDRF
- Page 1 NIVEN (FDRF, FDSF, FSKX) Drzwi wnękowe, drzwi do łączenia ze ścianką stałą Instrukcja montażu Врата на ниша, врата за свързване с фиксирана стена Наръчник за монтаж Křídlové dveře do niky, dveře pro kombinaci s pevnou boční stěnou Návod na montáž Alcove door, door for connecting with fi xed wall Installation manual...
- Page 2 Prosimy o dokładne Прочетете наръчника за Prosíme, přečtěte si zapoznanie się z instrukcją монтаж внимателно pozorně Návod na montáž montażu Doporučení týkající se používání. Препоръки относно употребата. Nepoužívejte abrazivní čistící prostředky, Не използвайте абразивни почистващи Zalecenia eksploatacyjne. které obsahují pevné částice. Pro čištění stěn препарати.
- Page 3 FSKX+FDSF prawa дясна pravá right jobbos dreapta правая pravá права FSKX+FDSF lewa лява levá left balos stinga левая ľavá ліва...
- Page 4 FDSF FSKX Przystaw element stały drzwi do ściany tak, aby krawędź szyby znajdowała się w odleglości 28 mm (18 mm przy montażu brodzika pod płytki) od rantu brodzika, wypoziomuj go i zaznacz pośrodku owalnych otworów miejsca pod wiercenie otworów montażowych. Następnie przystaw ściankę...
- Page 5 Pevný diel dverí priložte k stene tak, aby okraj skla bol 28 mm od Прикладіть нерухомі елементи дверей до стіни таким чином, okraja sprchovacej vaničky (18 mm, ak bude sprchovacia vanička щоб край скла знаходився на відстані 28 мм (18 мм при монтажі obložená).
- Page 6 Nałóż uszczelkę magnetyczną. W celu łatwiejszego montażu najpierw posmaruj krawędź wodą z mydłem. Nałóż uszczelkę dolną na drzwi tak, aby jej koniec był równo z uszczelką magnetyczną. Przykręć uchwyt drzwiowy. Монтирайте магнитното уплътнение. Навлажнете ръба с воден разтвор на сапун, за да улесните монтажа на уплътнението. Поставете...
- Page 7 Glisaţi elementul inferior de acoperire a balamalei şi lubrifi aţi Nasaďte spodné krytky závesov a premastite vnútorné časti părţile interne ale balamalelor prinse de elementul fi x al uşii şi závesov, ktoré sú pripojené k pevnému dielu dverí. Potom apoi instalaţi uşile fi xând elementele balamalelor unul de celălalt. nasaďte dvere na závesy pevného dielu dverí.
- Page 8 Выставляя болты крепления неподвижного элемента, Рухаючи гвинтами кріплення нерухомого елементу, отрегулируйте положение элементов кабины так, чтобы відрегулюйте положення елементів кабіни так, щоб вертикальные края двери были параллельными между собой вертикальні краї дверей були паралельними між собою и чтобы нижний край двери был параллельным к поддону. Таким і...
- Page 9 Uvoľnite aretačné skrutky na závesoch. Uistite sa, že pravá a ľavá Відпустіть стопорні гвинти на завісах. Переконайтеся, що strana závesov spoľahlivo do seba zapadá. Vyrovnajte dvere tak, права і ліва частини завіси прилягають добре одна до одної. aby bol spodný okraj vyrovnaný s okrajom sprchovacej vaničky Встановіть...
- Page 10 Zdemontuj wspornik oddzielając profi l od elementów mocujących. Przykręć element mocujący wspornik do ściany kabiny. Następnie przyłóż przyścienny element mocujący wspornik do ściany i zaznacz miejsce pod nawiercenie element otworu montażowego. Wywierć w ścianie otwór o średnicy 6 mm, umieść w nim kołek rozporowy, a następnie przykręć przyścienny element mocujący wspornik za pomocą...
- Page 11 Zamontuj profi l wspornika w elementach mocujących i za pomocą wkrętu D zablokuj profi l w przyściennym elemencie mocującym. Przez otwory w elementach mocujących wspornik wywierć otwory w profi lu wspornika, a następnie wkręć w nie wkręty blokujące C. Монтирайте винтовата подпора в прикрепващия елемент с...
- Page 12 Fixaţi elementele de acoperire a şuruburilor de instalare Nasaďte krytky, zakrývajúce montážne skrutky montážnych a consolelor de susţinere a uşii fi xe şi peretelui pe suprafaţa konzol dverí a pevnej bočnej steny na vonkajšej strane interioară şi cea exterioară a cabinei de duş. Apoi, fi xaţi elementele sprchovacieho kúta.
- Page 16 Наложите нижнюю заглушку петли и смажьте внутренние Накладіть нижню заглушку завісу і змастіть внутрішні частини части завес, прикрепленных к неподвижному элементу двери, завіс, прикріплених до нерухомого елементу дверей, а потім а потом прикрепите дверь, связывая между собой элементы прикріпіть двері, зв’язуючи між собою елементи завіси. завес.
- Page 17 Двигая болтами крепления неподвижного элемента, Рухаючи гвинтами кріплення нерухомого елементу, отрегулируйте положение элементов кабины так, чтобы відрегулюйте положення елементів кабіни так, щоб вертикальные края двери были параллельными между собой вертикальні краї дверей були паралельними між собою и чтобы нижний край двери был параллельным к поддону. Таким і...
- Page 18 Uvoľnite aretačné skrutky na závesoch. Uistite sa, že pravá Відпустіть стопорні гвинти на завісах. Переконайтеся, що a ľavá strana závesov spoľahlivo do seba zapadá. Vyrovnajte права і ліва частини завіси прилягають добре одна до одної. dvere tak, aby bol spodný okraj vyrovnaný s okrajom Встановіть...
- Page 19 Od wewnętrzej strony kabiny, uszczelnij silikonem sanitarnym połączenie dolnych krawędzi, scianki drzwi i profi lu dolnego z brodzikiem. Od zewnętrznej strony drzwi uszczelnij połączenie bocznej i dolnych krawędzi elementu stałego ze ścianką i brodzikiem, połącznie profi lu. Dodatkowo uszczelnij połącznie profi lu dolnego z brodzikiem oraz połączeniu uszczelki przyściennej ze ścianą.
- Page 20 şi caldă cât şi cu sisteme de evacuare. Produsele sunt realizate din secţiuni de aluminiu, sticlă călită sau panouri din polistiren, PVC, PA, POM, elemente ABS şi elemente realizate din aliaj ZnAl, oţel carbon, cupru şi oţel inoxidabil. Poate fi curăţat: Da Rezistent la impact/lovire: Da Stabilitate a proprietăţilor: Da www.kolo.eu...
