Hauptanleitung
secuENTRY Set
ENTRY Home 5001 PIN
BURG-WÄCHTER KG
Altenhofer Weg 15
58300 Wetter
Germany
www.burg.biz
Inhaltsverzeichnis
Deutsch
Weitere Sprachen auf:
www.burg.biz
Further languages at:
www.burg.biz
Vorwort
Sehr geehrte Kundin,
Sehr geehrter Kunde,

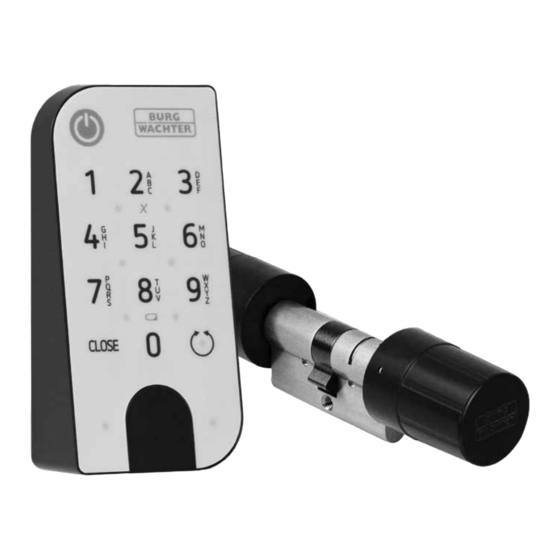

vielen Dank, dass Sie sich für den secuENTRY Set
ENTRY Home 5001 PIN, bestehend aus dem Zylinder ENTRY
5000 CYL und der Tastatur ENTRY 7711 Keypad PIN, entschieden
haben.
Das System wurde nach den neusten technischen Möglich-
keiten in Deutschland entwickelt und erfüllt die aktuellen
hohen Sicherheitsanforderungen.
Der elektronische Zylinder ENTRY 5000 CYL lässt sich
problemlos ohne jegliches Bohren und Verlegen von Kabeln
in jede Tür mit PZ gelochtem Schloss bis zu einer Türstärke
von 118 mm (59/59 mm, gemessen Mitte Stulpschraube)
einsetzen und ist hervorragend für die Neuinstallation, wie
auch die Nachrüstung, geeignet. Der ENTRY 5000 CYL kann an
Haus- und Innentüren angebracht werden.
Mithilfe der Tastatur ENTRY 7711 Keypad PIN ist es Ihnen
möglich, mit einem 6-stelligen Benutzercode die Tür auf-
und abzuschließen. Das ENTRY 7711 Keypad PIN kann je nach
Belieben und Gegebenheiten bis zu ca. vier Meter um die
Schließeinheit herum installiert werden.
Die Einrichtung und Bedienung des ENTRY Home 5001 PIN
erfolgt über die kostenfreie Smartphone App secuENTRY
KeyApp
*
. Die Übertragung erfolgt kabellos, Zylinder und Tasta-
tur nutzen den modernen Bluetooth 5.2 Standard.
*
Alternativ kann der Zylinder auch über den Funkschlüssel ENTRY sE-Key 7713
bedient werden (separat erhältlich). Für die Einrichtung hingegen wird immer
die secuENTRY KeyApp benötigt.
!
Wichtig:
Bitte lesen Sie die gesamte Bedienungsanleitung,
bevor Sie mit der Installation beginnen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen
Schließsystem!
