Montageanleitung
en
Mounting instructions
fr
Instructions de montage
sv
Monteringsinstruktion
nl
Montage-aanwijzing
it
Istruzioni di montaggio
fi
Asennusohje
Instrucciones de montaje
es
zh
安装指导
ko
설치 지침서
ja
取扱説 明書
Lieferumfang
A
Deliverables
Contenu
Leverans
Hinweise / Warnungen
B
Notes / Warnings
Indications / Mise en garde
Hänvisningar / Varningar
AB Regin

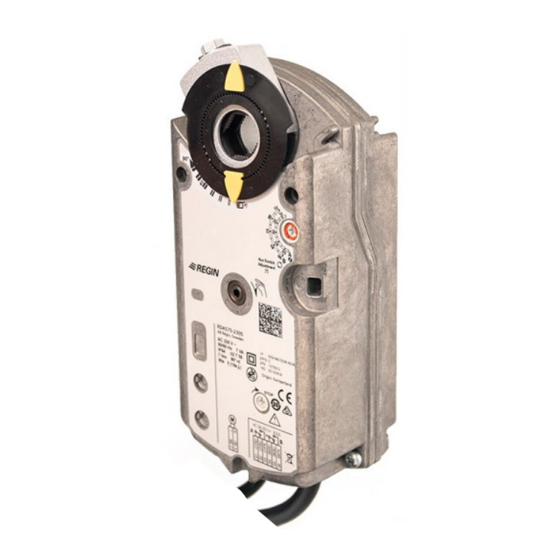

Drehantrieb mit Federrücklauf
Rotary-type spring return actuator
Servo-moteur à action angulaire avec ressort de rappel
Spjällställdon med vridande rörelse och fjäderåtergång
Luchtklepservomotor voor veertuggang
Servocomando rotativo con emergenza in chiusura
Kääntoliikkeinen toimimoottori jousipalautuksella
Actuador de acción rotativa con muelle de retorno
旋转型帶弹簧复位的风阀驱动器
로터리 타입의 스프링 리턴식 조작기
ロータリー式ダンパーアクチュエータ（スプリングリターン）
Leveringsomvang
Contenuto
Toimituslaajuus
Contenido
b
a
c
Aanwijzingen / Waarschuwingen
Messa in servizio / Indicazioni
Huomauksia / Varoituksia
Indicaciones / Consejos
2019-07-03
RDAS7S-24S / RDAS7S-230S
j
d
4.8 x 13
DIN 7981
g
e
IP54
ASK75.3
RDAS7S...
Leverancens omfang
设备构件
제품의 공급 (구성품)
製品及び付属品
h
f
Bemærkninger / Advarsler
提示 / 警告
주의 사항
保護等級／注意
Page 1 of 11
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Regin RDAS7S Series
Summary of Contents for Regin RDAS7S Series

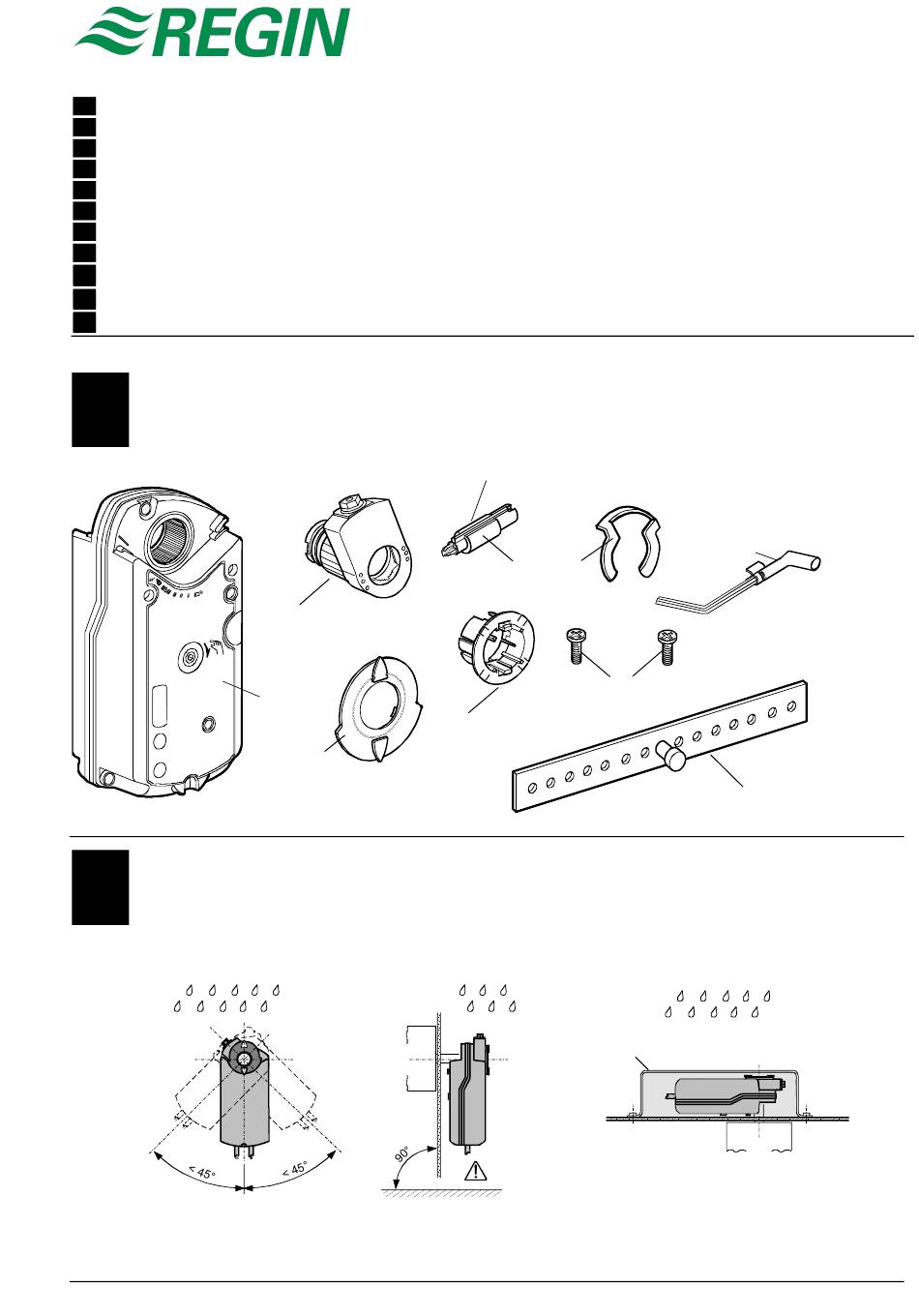

- Page 1 Aanwijzingen / Waarschuwingen Notes / Warnings Messa in servizio / Indicazioni 提示 / 警告 Indications / Mise en garde Huomauksia / Varoituksia 주의 사항 Hänvisningar / Varningar Indicaciones / Consejos 保護等級／注意 IP54 ASK75.3 AB Regin 2019-07-03 Page 1 of 11...
- Page 2 Precompressione della molla Fjederforspænding Précontrainte réglée à l’usine: 5°. Precompressione tarata in fabbrica: 5°. Fabriksindstillet forspænding: 5°. Remise à zéro Emergenza in chiusura Tilbagestilling Electrique ou mécanique. Elettrica o meccanica. Elektrisk eller mekanisk. Page 2 of 11 2019-07-03 AB Regin...
- Page 3 전기적 리셋 또는 기계적 리셋 セクションＣ１、Ｃ２参照。 Adapter-Montage Apadper-montage Montering af adapter Adapter mounting Montaggio dell’adattatore 适配器的安装 Montage de l’adapteur Sovittimen asennus 샤프트 어뎁터의 조립 Montering av adapter Montaje del adaptador ダンパーシャフトアダプタの取付 90° 90° AB Regin 2019-07-03 Page 3 of 11...
- Page 4 Limitatore dell’angolo di rotazione 旋转角度的限位设置 Limitage de l’angle de rotation Kääntökulman rajoitus 회전 범위의 기계적 제한 Begränsning av vridningsvinkel Límites del ángulo de rotación 回転角度を制限する場合 X = 3 X = steps X • 5° 90° 0° Page 4 of 11 2019-07-03 AB Regin...
- Page 5 Shaft mounting Montaggio all’asse della serranda 轴的安装 Montage sur l’axe des volets Asennus pellin akseliin 조작기의 설치 Montering på spjällaxel Montaje sobre el eje de las comp. ダンパーシャフトへの取付 7...10 Nm 7...10 Nm 10 mm AB Regin 2019-07-03 Page 5 of 11...
- Page 6 Factory setting Alla consegna A = 5° Préreglé à l'usine Tehdasasetus Ajuste de fábrica B = 85° Fabriksinställning S2 S3 S2 S3 S5 S6 S5 S6 Fabrieksmatig ingestelde Fabriksindstillet 공장 조정 原厂设定 工場設定 Page 6 of 11 2019-07-03 AB Regin...
- Page 7 Masse in mm Mått i mm Mitat mm 单位 mm Dimensions in mm Afmetingen in mm Dimensiones en mm 외형 치수 (mm) 単位 Dimensions en mm Dimensioni in mm Mål i mm ｍｍ AB Regin 2019-07-03 Page 7 of 11...
- Page 8 Modulerende besturing 0...10 VDC Comando analogico 0...10 V c.c. Moduloiva ohjaus 0…10 V DC Control continuo 0...10 V CC Kontinuerlig styring DC 0...10 V DC 0…10 V 连续量控制 DC 0…10 V 비례제어 DC 0...10 V 比例タイプ Page 8 of 11 2019-07-03 AB Regin...
- Page 9 Switch B input black/blue BKBU Switch B normally-closed contact black/pink BKPK Switch B normally-open contact Feedback white/red WHRD Potentiometer 0...100 % (P1-P2) potentiometer white/blue WHBU Potentiometer pick-off white/pink WHPK Potentiometer 100...0 % (P3-P2) AB Regin 2019-07-03 Page 9 of 11...
- Page 10 辅助开关 A 常开端子 BKRD 辅助开关 B 输入公共端子 黑/红 BKBU 黑/蓝 辅助开关 B 常闭端子 BKPK 辅助开关 B 常开端子 黑/粉 位置反馈电位计 a WHRD 白/红 电位计算器 0...100 % (P1-P2) WHBU 白/蓝 电位计滑块 WHPK 电位计算器 100...0 % (P3-P2) 白/粉 Page 10 of 11 2019-07-03 AB Regin...
- Page 11 スイッチA “常時閉”信号 GYPK 灰/ピンク スイッチA “常時開”信号 BKRD 黒/赤 スイッチB コモン BKBU 黒/青 スイッチB “常時閉”信号 BKPK 黒/ピンク スイッチB “常時開”信号 WHRD ポテンショメータ 0...100% (P1-P2) フィードバック 白/赤 WHBU ポテンショメータ 白/青 ポテンショメータ コモン WHPK ポテンショメータ 100...0% (P3-P2) 白/ピンク AB Regin 2019-07-03 Page 11 of 11...
