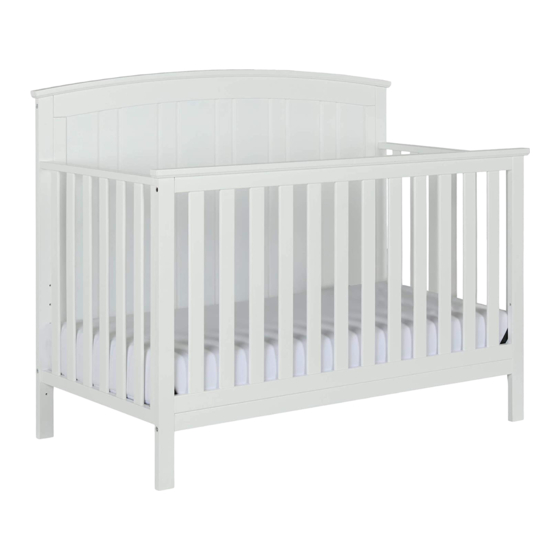

INSTRUCTION MANUAL
Model No:
DA8275B5 (GREY)
DA8275B5-W (WHITE)
5-IN-1 CONVERTIBLE
CRIB
UPC CODE:
0-65857-19707-5 (GREY)
0-65857-19708-2 (WHITE)
NOTE:
THIS INSTRUCTION BOOKLET
CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND
KEEP FOR FUTURE REFERENCE.
Lot number:
(TAKEN FROM CARTON)
_____________________________________
Date of purchase:
_______ / _______ / _______
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
Tel #: 1-800-295-1980
E-Mail: das@dorel.com
Advertisement
Related Manuals for Baby Relax DA8275B5
Summary of Contents for Baby Relax DA8275B5
- Page 1 INSTRUCTION MANUAL Model No: DA8275B5 (GREY) DA8275B5-W (WHITE) 5-IN-1 CONVERTIBLE CRIB UPC CODE: 0-65857-19707-5 (GREY) 0-65857-19708-2 (WHITE) NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Lot number: (TAKEN FROM CARTON) _____________________________________ Date of purchase: _______ / _______ / _______ DO NOT RETURN PRODUCT TO THE STORE.
- Page 2 CUSTOMER SERVICE You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed description of your enquiry. Dorel Living - Customer Service Department 12345 Albert-Hudon Boulevard, Suite 100 Montreal, Quebec Canada, H1G 3L1 WARNING Failure to follow these warnings and assembly instructions could result in serious injury or death.
- Page 3 NOTES AND INSTALLATION Ensure all parts and components are present before beginning assembly. Assemble on a soft, smooth surface to prevent damage to product finish. Phillips head screw driver is not included. DO NOT use power tools. CAUTIONS: Adult assembly required. Assembly will require two people.
- Page 4 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W HARDWARE LIST Ø1/4" * 13mm * 82 mm Ø1/4" * 13mm * 10 mm BOLT BARREL NUT 8 PCS 8 PCS Ø1/4" * 13mm * 38 mm Ø10 * 40 mm BOLT WOOD DOWEL...
-
Page 5: Parts Lista
5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W PARTS LIST BACK PANEL BACK RAIL LEFT BACK POST 1 PC 1 PC 1 PC RIGHT BACK POST LEFT SIDE PANEL RIGHT SIDE PANEL 1 PC 1 PC 1 PC LEFT FRONT POST RIGHT FRONT POST... - Page 6 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 1: Attach the back rail (B) to back panel (A) with bolts (5). Use the Allen key (10) to tighten the bolts. 2 PCS...
- Page 7 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 2: Insert the wood dowels (4) into back rail (B) as shown. Insert the barrel nuts (2) into back panel (A) and back rail (B) as shown. Attach left and right back post (C & D) to back panel (A) and back rail (B) with bolts (1).
- Page 8 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 3: Attach left and right side panel (E & F) to the left and right back posts (C & D) with bolts (3). Use the Allen key (10) to tighten the bolts. Attach left and right front posts (G & H) to the left and right side panel (E & F) with bolts (7).
- Page 9 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 4: Attach the mattress support (K) to the left and right back post (C & D) & the left and right front post (G & H) with mattress support bolts (6). Use the Allen key (10) to tighten the bolts.
- Page 10 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 5: Attach front rail (J) to the front panel (I) with bolts (9). Use Allen key (10) to tighten the bolts. 4 PCS...
- Page 11 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W STEP 6: Insert wood dowels (4) into front panel (I) and front rail (J) as shown. Insert barrel nuts (2) into front panel (I) and front rail (J) as shown. Attach front panel (I) and front rail (J) to the left and right front post (G & H) with bolts (1).
- Page 12 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W WARNINGS: * Any mattress used in this crib must be at least 27-1/4 inches by 51-5/8 inches (69cm by 131cm) with a thickness not exceeding 6 inches (15cm). * The day bed is not intended for children under 15 months of age or over 50 pounds (22.7 kgs).
- Page 13 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W FULL SIZE BED ASSEMBLY INSTRUCTION (HEADBOARD ONLY) FULL SIZE CONVERSION RAILS AND LEGS ARE NOT INCLUDED. DIAGRAMS ARE FOR REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION. STEP 1: Attach the full size conversion rails (not included) to the left and right back posts (C &...
- Page 14 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W FULL SIZE BED ASSEMBLY INSTRUCTION (HEADBOARD AND FOOTBOARD ONLY) NOTE: FULL SIZE CONVERSION RAILS AND SLATS ARE NOT INCLUDED. DIAGRAMS ARE FOR REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION. STEP 1: Attach the full size conversion...
- Page 15 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W Convert your 5-in-1 Convertible Crib into a toddler bed with the Toddler Bed Conversion Rail ( model number DA8275-5 ) sold separately.
- Page 16 5-IN-1 CONVERTIBLE CRIB DA8275B5 / DA8275B5-W CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury.
- Page 17 MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES Modelo No: Modelo No: Modelo No: Modelo No: DA8275B5 (GRIS) DA8275B5-W (BLANCO) CODIGO UPC: CODIGO UPC: CODIGO UPC: CODIGO UPC: CUNA 5 EN 1 CONVERTIBLE CUNA 5 EN 1 CONVERTIBLE...
- Page 18 SERVICIO AL CLIENTE También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya el número de modelo del producto, el color y una descripción detallada de su pregunta. Dorel Living - Customer Service Department 12345 Albert-Hudon Boulevard, Suite 100 Montreal, Quebec Canada, H1G 3L1 ADVERTENCIA...
- Page 19 NOTAS E INSTALACIÓN Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla. Ármela sobre superficies blandas y suaves para evitar dañar el pulido del producto. El destornillador de cabeza Phillips no está incluido. No use herramientas eléctricas. Precaución: Un adulto debe armarla.
- Page 20 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W LISTA DE ACCESORIOS Ø1/4" * 13mm * 82 mm Ø1/4" * 13mm * 10 mm PERNO TUERCA CILÍNDRICA 8 PZAS 8 PZAS Ø1/4" * 13mm * 38 mm Ø10 * 40 mm...
- Page 21 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W LISTA DE PIEZAS POSTE POSTERIOR PANEL POSTERIOR RIEL POSTERIOR IZQUIERDO 1 PZA 1 PZA 1 PZA POSTE POSTERIOR PANEL LATERAL PANEL LATERAL DERECHO IZQUIERDO DERECHO 1 PZA 1 PZA 1 PZA POSTE DELANTERO...
- Page 22 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 1: Fije el riel posterior (B) al panel posterior (A) con los pernos (5). Use la llave Allen (10) para apretar los pernos. 2 PCS...
- Page 23 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 2: Inserte las clavijas de madera (4) en el riel posterior (B) como se muestra a continuación. Inserte las tuercas cilíndricas (2) en el panel posterior (A) y el riel posterior (B) como se muestra a continuación.
- Page 24 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 3: Fije los paneles laterales izquierdo y derecho (E y F) a los postes posteriores izquierdo y derecho (C y D) con los pernos (3). Utilice la llave Allen (10) para apretar los pernos.
- Page 25 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 4: Fije el soporte del colchón (K) al poste trasero izquierdo y derecho (C y D) y al poste delantero izquierdo y derecho (G y H) con los pernos de soporte del colchón (6). Use la llave Allen (10) para apretar los pernos.
- Page 26 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 5: Fije el riel frontal (J) al panel frontal (I) con los pernos (9). Use la llave Allen (10) para apretar los pernos. 4 PCS...
- Page 27 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ETAPA 6: Inserte las clavijas de madera (4) en el panel frontal (I) y el riel frontal (J) tal como se muestra. Inserte las tuercas cilíndricas (2) en el panel frontal (I) y en el riel frontal (J) como se muestra.
- Page 28 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W ADVERTENCIAS: TODO COLCHÓN UTIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27-1/4 PULGADAS POR 51-5/8 PULGADAS (69cm POR 131cm) CON UN ESPESOR NO MAS DE 6 PULGADAS (15cm). La cama de día no está prevista para niños de menos de 15 meses o más de 50 libras de peso (22.7 KGS).
- Page 29 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W INSTRUCCIONES PARA ENSAMBLAJE DE LA CAMA DOBLE (CABECERA SOLAMENTE) NOTA: LAS BARANDILLAS DE CONVERSIÓN NO ESTÁN INCLUIDAS. LOS DIAGRAMAS SON RESENTADOS SOLO COMO REFERENCIA. LAS BARANDILLAS PUEDEN SER DIFERENTES A LAS ILUSTRADAS ETAPA 1: Coloque los rieles de conversión para cama...
- Page 30 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W INSTRUCCIONES PARA ENSAMBLAJE DE LA CAMA DOBLE (CABECERA Y PIE DE CAMA SOLAMENTE) NOTA: LAS BARANDILLAS DE CONVERSIÓN NO ESTÁN INCLUIDAS. LOS DIAGRAMAS SON PRESENTADOS SOLO COMO REFERENCIA. LAS BARANDILLAS PUEDEN SER DIFERENTES A LAS ILUSTRADAS.
- Page 31 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W Convierta su cuna convertible 5 en 1 en una cama para niños pequeñ os con el riel de conversión (número de modelo DA8275-5) que se vende por separado...
- Page 32 CUNA 5 EN 1 CONVERTIBLE DA8275B5 / DA8275B5-W PRECAUCIÓN: Esta unidad está diseñada para ser utilizada ú nicamente con los productos y/o pesos máximos indicados. Su uso con otros productos y/o productos más pesados que los pesos máximos indicados puede provocar inestabilidad o causar lesiones.
-
Page 33: Manuel D'instructions
