Baby Relax DA7790B4-HSY Instruction Booklet

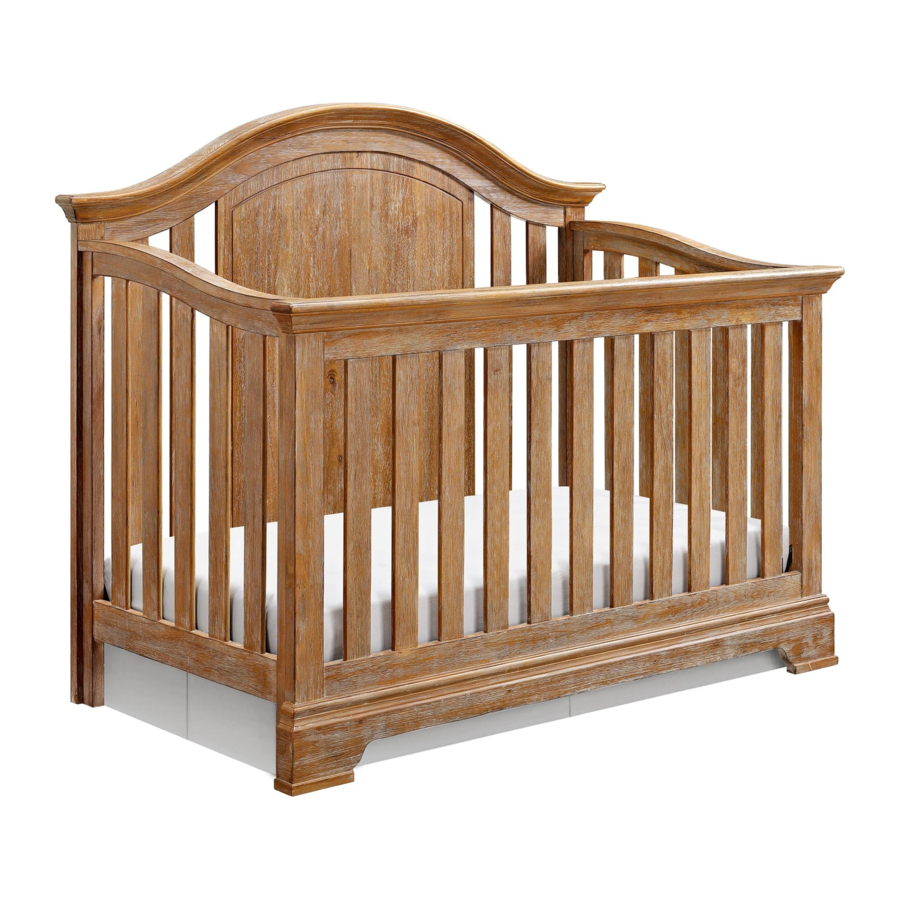

4-in-1 convertible crib
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DOREL ASIA
4-IN-1 CONVERTIBLE
CRIB
DA7790B4+ - HSY (NATURAL RUSTIC)
CONTAINS IMPORTANT SAFETY
_____________________________________
_______ / _______ / _______
DO NOT RETURN PRODUCT TO THE RETAILER.
If a part is missing or damaged, contact our
customer service department. We will replace the
UPC CODE:
0-65857-17448-9
THIS INSTRUCTION BOOKLET
INFORMATION. PLEASE READ
AND KEEP FOR FUTURE
Lot number:
(TAKEN FROM CARTON)
Date of purchase:
part FREE of charge.
Tel #: 1-800-295-1980
NEED HELP!
E-Mail: das@dorel.com
CALL US FOR ASSISTAN
1-800-295-1980
DO NOT RETURN PRODU
E-MAIL:DAS@DOREL.CO
Model No:
NOTE:
REFERENCE.

Advertisement

Table of Contents
loading

Related Manuals for Baby Relax DA7790B4-HSY

Summary of Contents for Baby Relax DA7790B4-HSY

  • Page 1 DOREL ASIA Model No: DA7790B4+ - HSY (NATURAL RUSTIC) 4-IN-1 CONVERTIBLE UPC CODE: CRIB 0-65857-17448-9 NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Lot number: (TAKEN FROM CARTON) _____________________________________ Date of purchase: _______ / _______ / _______ DO NOT RETURN PRODUCT TO THE RETAILER.

  • Page 2: Customer Service

    CUSTOMER SERVICE If you are missing parts or have any questions about this product, contact our customer service representative first! CALL 1-800-295-1980 You can also order parts by writing to the address listed below. Please include the product model number, color and a detailed description of the part.

  • Page 3: Care And Cleaning

    NOTES Ensure all parts and components are present before beginning assembly. Assemble on a soft, smooth surface to prevent damage to product finish. DO NOT use power tools. CAUTION: Adult assembly required. Assembly will require two people. Estimated assembly time: 45 minutes. CARE AND CLEANING Dust regularly with a soft, lint-free cloth to prevent soil build-up.

  • Page 4: Hardware List

    4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY HARDWARE LIST 4mm x 60 Ø15-M6*45 ALLEN KEY BOLT 1 PC 6 PCS Ø15-M6*35 Ø15-M6*15 BOLT MATTRESS SUPPORT BOLT 10 PCS 16 PCS Ø1/4"*1mm Ø5/16"*1mm SPRING WASHER SPRING WASHER 16 PCS 12 PCS...

  • Page 5: Parts Lista

    4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY PARTS LIST HEADBOARD LEFT SIDE PANEL RIGHT SIDE PANEL 1 PC 1 PC 1 PC MATTRESS SUPPORT FRONT PANEL BOTTOM RAIL 1 PC 1 PC 1 PC...
  • Page 6 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY STEP 1: Attach the side panels (B & C) to the headboard (A) with bolts (3), spring washers (6) and Allen key (1) as shown below. INSIDE NOTE: The headboard (A) and side panels (B & C) are labeled "INSIDE."...
  • Page 7 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY STEP 2: Attach the mattress support (D) to the left and the right side panels (B & C) with mattress support bolts (4) and spring washers (5). Use Allen key (1) to tighten the bolts. 16PCS...
  • Page 8 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY STEP 3: Attach front panel (E) to the left and the right side panels (B & C) with bolts (2) and spring washers (6) as shown. Use Allen key (1) to tighten the bolts (2). NOTE: When the child is able to stand on his/her own, place the mattress support at its lowest position.
  • Page 9 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY WARNINGS: * Any mattress used in this crib must be at least 27-1/4 inches by 51-5/8 inches (69cm by 131cm) with a thickness not exceeding 6 inches (15cm). * The day bed is not intended for children under 15 months of age or over 50 pounds (22.7 kgs).
  • Page 10 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY FULL SIZE BED ASSEMBLY INSTRUCTION (HEADBOARD ONLY) FULL SIZE CONVERSION RAILS AND LEGS ARE NOT INCLUDED. DIAGRAMS ARE FOR REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION. STEP 1: Attach the full size conversion rails (not included) to the left and right back posts (A &...
  • Page 11 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY Convert your 4-in-1 Crib into a toddler bed with the Toddler Guardrail (model number DA7790-5) sold separately.
  • Page 12 4-IN-1 CONVERTIBLE CRIB DA7790B4-HSY CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury. ANY MATTRESS USED IN THIS...
  • Page 13 DOREL ASIA Modelo No: DA7790B4-HSY (Rústico Natural) CODIGO UPC: CUNA 4 EN 1 CONVERTIBLE 0-65857-17448-9 NOTA: ESTE MANUEL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR LÉALO Y CONSÉRVELO PARA REFERENCIA FUTURA. Numero de lote: (TOMADO DEL CARTON) _____________________________________...

  • Page 14: Servicio Al Cliente

    SERVICIO AL CLIENTE Si faltan piezas o si tiene alguna pregunta sobre este producto, ¡comuníquese con nuestro representante de servicio! LLAME AL 1-800-295-1980 También puede pedir piezas escribiendo a la siguiente dirección. Por favor incluya el número de modelo, color y una descripzaión detallada de la pieza.

  • Page 15: Cuidado Y Limpieza

    NOTAS Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla. Ármela sobre superficies blandas y suaves para evitar dañar el pulido del producto. No use herramientas eléctricas. Precaución: Un adulto debe armarla. Se necesitan dos personas para armarla. Tiempo estimado para armarla: 45 minutos.
  • Page 16 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY LISTA DE TORNILLOS Y ACCESORIOS 4mm x 60 Ø15-M6*45 LLAVA ALLEN PERNO 1 PZA 6 PZAS Ø15-M6*35 Ø15-M6*15 PERNOS PERNOS DE SOPORTE DEL COLCHON 10 PZAS 16 PZAS Ø1/4"*1mm Ø5/16"*1mm ARANDELA CON RESORTE ARANDELA CON RESORTE...
  • Page 17 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY LISTA DE PIEZAS PANELPOSTERIOR PANEL LATERAL PANEL LATERAL 1 PZA IZQUEIRDO - 1 PZA DERECHO - 1 PZA SOPORTE DEL COLCHÓN PANEL ANTERIOR SOPORTE INFERIOR 1 PZA 1 PZA 1 PZA...
  • Page 18 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPA 1 Fije de panel lateral izquierdo y panel lateral derecho (By C) a panel posterior (A) con pernos (3), arandela con resorte (6) y llave Allen (1). INSIDE NOTE: Panel posterior (A) y panels laterales (B y C) tienen una etiqueta "INSIDE."...
  • Page 19 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPA 2: Fije de soporte del colchón (D) a las panels (B y C) con pernos de soporte del colchón (4) y arandela con resorte (5). Utilice la llave Allen (1) para ajustar los pernos. 16PCS...
  • Page 20 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPA 3: Fije de panel anterior (E) a los paneles laterales (B y C) con pernos (2), arandela con resorte (6) y llave Allen (2). NOTA: Cuando el niño sea capaz de pararse por sí mismo, coloque el soporte del colchón en su posición más baja.
  • Page 21 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY ADVERTENCIAS: * TODO COLCHÓN UTIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27-1/4 PULGADAS POR 51-5/8 PULGADAS (69cm POR 131cm) CON UN ESPESOR NO MAS DE 6 PULGADAS (15cm). * La cama de dia y cama para niños pequenos no está prevista para niños de menos de 15 meses o más de 50 libras de peso (22.7 KGS).
  • Page 22 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY INSTRUCCIONES PARA ENSAMBLAJE DE LA CAMA DOBLE (CABECERA SOLAMENTE) LOS RIELES DE CONVERSIÓN NO ESTÁN INCLUIDOS. LOS DIAGRAMAS SON REPRESENTADOS COMO REFERENCIA UNICAMENTE. LAS BARANDILLAS PUEDEN SER DIFERENTES A LAS ILUSTRADAS. ETAPA 1: Fije los rieles de conversión (no incluidos) a...
  • Page 23 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY Transforme la cuna 4-en-1 en cama para niños pequeños con la barandilla para cama de niños pequeños (número de modelo DA7790-5) vendida por separado.
  • Page 24 CUNA 4-EN-1 CONVERTIBLE DA7790B4-HSY PRECAUCIÓN: Esta unidad está diseñada para ser utilizada únicamente con los productos y/o pesos máximos indicados. Su uso con otros productos y/o productos más pesados que los pesos máximos indicados puede provocar inestabilidad o causar lesiones.
  • Page 25 DOREL ASIA Modèle No.: DA7790B4-HSY (Rustique Naturel) CODE CUP: 0-65857-17448-9 BERCEAU 4-EN-1 CONVERTIBLE NOTE: CE MANUEL D'INSTRUCTIONS CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. S.V.P. LIRE ET CONSERVER POUR RÉFÉRENCES ULTÉRIEURES. Numéro de Lot: (SITUÉ SUR LA BOÎTE) _____________________________________ Date d'achat: _______ / _______ / _______ NE PAS RETOURNER CE PRODUIT AU MAGASIN.
  • Page 26 SERVICE À LA CLIENTÈLE Si des pièces sont manquantes ou si vous avez des questions concernant ce produit, contactez un représentant de notre service à la clientèle d'abord! APPELEZ 1-800-295-1980 Vous pouvez aussi commander des pièces en écrivant à l'adresse indiquée ci-dessous. Veuillez indiquer le numéro de modèle du produit, la couleur et une description détaillée de la pièce.

  • Page 27: Soin Et Entretien

    NOTES S'assurer que toutes les pièces sont présentes avant de commencer l'assemblage. Assembler sur une surface douce et lisse pour empêcher d'endommager la finition du produit. NE PAS utiliser d'outils électriques. ATTENTION: Doit être assemblé par un adulte. Deux personnes sont nécessaires pour l'assemblage. Temps d'assemblage estimé: 45 minutes.
  • Page 28 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY LISTE DE QUINCAILLERIE 4mm x 60 Ø15-M6*45 CLÉ ALLEN BOULON 1 PCE 6 PCES Ø15-M6*35 Ø15-M6*15 BOULON BOULON DE SUPPORT DE MATELAS 10 PCES 16 PCES Ø1/4"*1mm Ø5/16"*1mm RONDELLE DE RESSORT RONDELLE DE RESSORT 16 PCES...
  • Page 29 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY LISTE DE PIÈCES TÊTE DE LIT PANNEAU LATÉRAL DROIT PANNEAU LATÉRAL GUACHE 1 PCE 1 PCE 1 PCE SUPPORT DE MATELAS PANNEAU AVANT SUPPORT INFÉRIEUR 1 PCE 1 PCE 1 PCE...
  • Page 30 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPE 1: Fixez le panneau latérales (B et C) au tete de lit (A) avec les boulons (2), rondelles (6) et clé Allen (1). INSIDE NOTE: Le tete a lit (A) et panneaux latéraux (B et C) portent une étiquette...
  • Page 31 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPE 2: Fixez le support de matelas (D) aux panneaux latéraux (B y C) avec les boulons de support de matelas (4) et rondelles (5). Utilisez la clé Allen (1) pour serrer tous les boulons. 16PCS...
  • Page 32 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY ETAPE 3: Fixez le panneau avant (E) au panneau latéral gauche et le panneau latéral droit (B et C) avec les boulons (2), rondelles (6) et clé Allen (1). REMARQUE: Lorsque l'enfant est capable de se tenir debout, placez le support du matelas à...
  • Page 33 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY MISE EN GARDE * TOUT MATELAS UTILISÉ DANS CE LIT DE BÉBÉ DOIT MESURER AU MOINS 69 CM PAR 131 CM (27-1/4 PO X 51-5/8 PO) AVEC UNE ÉPAISSEUR NE DÉPASSANT PAS 15 CM (6 PO.).
  • Page 34 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY INSTRUCTION D'ASSEMBLAGE DU LIT DOUBLE (TÊTE DE LIT SEULEMENT) LES BARRIÈRES DE CONVERSION DU LIT ET LES PATTES NE SONT PAS INCLUS. LES DIAGRAMMES SONT À TITRE INDICATIF SEULEMENT. LES BARRIÈRES DE LIT PEUVENT ÊTRE DIFFÉRENTES DE CELLES ILLUSTRÉES.
  • Page 35 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY Transformez le Berceau 4-En-1 en lit pour jeune enfant avec la barrière pour lit d'enfants (numéro de modèle DA7790-5) vendue séparément.
  • Page 36 BERCEAU 4-EN-1 CONVERTIBLE DA7790B4-HSY ATTENTION: Cette unité est destinée à être utilisé uniquement avec les produits et/ou les poids maximum indiqués. L'utilisation avec d'autres produits et/ou des produits plus lourds que les poids maximum indiqués peut entraîner une instabilité ou causer des blessures.
