STUFA RADIANTE
A PIANTANA PER ESTERNI
MODELLO: TZR30N
MANUALE D'ISTRUZIONI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TZR30N and is the answer not in the manual?

Questions and answers

Related Manuals for Termozeta TZR30N

Summary of Contents for Termozeta TZR30N

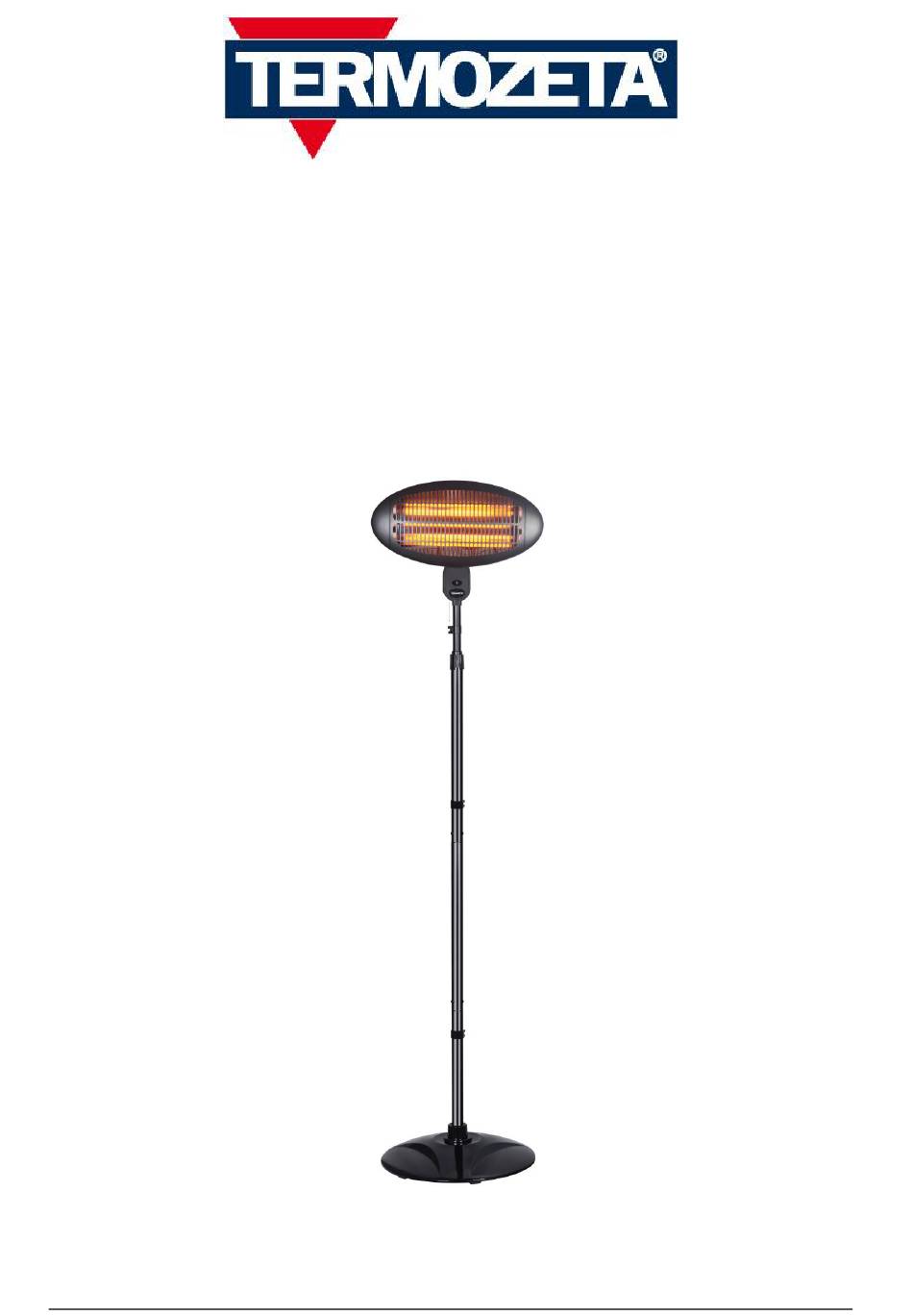

  • Page 1 STUFA RADIANTE A PIANTANA PER ESTERNI MODELLO: TZR30N MANUALE D’ISTRUZIONI...

  • Page 2: Avvertenze Generali

    Vi ringraziamo per la preferenza accordata avendo scelto un prodotto TERMOZETA.. Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo prodotto. Il presente libretto è parte integrante dell’apparecchio e deve essere letto attentamente prima dell’utilizzo perché...
  • Page 3 24. Non lasciare incustodito il materiale dell’imballaggio in un area in cui sia alla portata dei bambini. 25. Prima di collegare l’apparecchio alla rete elettrica accertarsi che la tensione sia corretta secondo quanto riportato sulla targa del prodotto e che l’impianto sia conforme alle norme vigenti. 26.

  • Page 4: Descrizione Delle Parti

    DESCRIZIONE DELLE PARTI Parte Parte Corpo lampada Assieme Tubo mediano Pomello Set di 3 viti M5x6 Corpo Assieme Tubo inferiore Pannello indicatore Morsetto Interruttore a tiante Cavo alimentazione Copertura tubo Copertura della base Assieme tubo superiore Set di 4 viti M6x30 Set di 3 viti M5x6 Assieme della base...
  • Page 5 ASSEMBLAGGIO Attenzione: l’apparecchio può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di base . L’apparecchio di riscaldamento non deve essere utilizzato se gli elementi riscaldanti sono danneggiati. Per fissare la lampada al terreno, svitare le 8 viti M6x30 , separare la base inferiore dall’assieme, posizionare 3 tasselli nel terreno ed utilizzare le 3 viti ST4x45 per fissare la base inferiore, avvitandole nei tasselli.
  • Page 6 Collegare il tubo (11) con il tubo mediano (9) utilizzando le 3 viti M5x6. FIG2 Collegare l’Assieme tubo superiore (7) al quello mediano (9 )utilizzando le 3 viti M5x6. FIG3 Collegare il corpo lampada (1) con l’assieme del tubo superiore (7) fissandoli saldamente, utilizzando il pomello (2) facendo passare il cavo di alimentazione (13) nel morsetto (12).

  • Page 7: Funzionamento

    Il corpo della lampada può essere ruotato ad differenti angolazioni (0º~45º). FIG.5 FUNZIONAMENTO L’accensione/spegnimento della stufa avviene attraverso il tirante (5) Una leggera vibrazione della durata di qualche secondo, avvertirà che la stufa è stata accesa Agendo nuovamente sulla corda del tirante (5) si selezionerà la potenza riscaldante desiderata. Sono possibili le seguenti posizioni, visualizzate sul pannello: -Posizione 0: Spento -Posizione 1: 650W (min.

  • Page 8: Pulizia E Manutenzione

    PULIZIA E MANUTENZIONE Attenzione: prima di pulire l’apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato. Proteggere la parte radiante dalla polvere per preservarne la capacità riflettente. Per la pulizia della base utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.
  • Page 9 STAND RADIANT HEATER FOR OUTDOOR MODEL: TZR30N INSTRUCTION MANUAL...
  • Page 10 Please READ and RETAIN for future reference. SAFETY WARNINNGS CAUTION: To prevent overheating do not cover the appliance. The appliance must not be placed below electric socket on the wall 1. Children of less than 3 years should be kept away unless continuously supervised. 2.
  • Page 11 25. It is important appliance is connected to electrical distribution network with ground. 26. If the power cable is damaged it must be replaced by a qualified technician. 27. The unit is not intended for professional use . Do not use it for other purposes . Do not cover the appliance while it’s turned on or plugged to distribution network.

  • Page 12: Part Description

    PART DESCRIPTION Part Name Part Name Heating ElementAssembly Middle Post Knob 3 pcs M5X6 Screws Body Lower Post Assembly Position Indicator Plate Clamp Pull Switch Power Cord Tube Cover Base Cover 4 pcs M6X30Screws Upper Post Assembly 3 pcs M5X6 Screws Base Assembly ASSEMBLY The appliance may only be used if complete with the support.
  • Page 13 .Insert the lower post assembly (11) the base assembly (16) and then fix it tightly by means of 4 pcs M6X30 screws, and insert the clamp (12) into the lower post (11). (fig.1) Join the Lower Post Assembly (12) and the Middle Post (9) together with 3 pcs M5X6 screws (fig.2)
  • Page 14 Join the upper post assembly (7) and the Middle Post (9) together with 3 pcs M5X6 screws (fig.3) Join the Heating Element Assembly and the Upper Post Assembly (7) together, then fix them tightly by rotating the Knob, and put the power cord into the clamp.(fig.4) The Heating Element Assembly can be adjusted to different angles at...

  • Page 15: Operation

    OPERATION The heater have a “pull switch” to select the heater's power with an indicator that shows the selection. The heater is switched on by the pull switch (5). The slight vibration noticeable when the appliance is switched on will stop after a few seconds. - Position 0: Stop - Position 1: 650W (low power) - Position 2: 1300W (medium power)
  • Page 17 800-200899...
